# 27｜自定义渲染器：如何实现Vue的跨端渲染 ？
|
|
|
|
|
|
你好，我是大圣。
|
|
|
|
|
|
上一讲我们讲完了组件库的核心知识点，这一讲我们来学习一个叫Vue 3的进阶知识点：自定义渲染器，这个功能可以自定义Vue渲染的逻辑。
|
|
|
|
|
|
在给你讲清楚原理之后，我还会带你一起实现一个Canvas的渲染器实际上手体验一下。
|
|
|
|
|
|
## 什么是渲染器
|
|
|
|
|
|
我们都知道，Vue内部的组件是以虚拟dom形式存在的。下面的代码就是一个很常见的虚拟Dom，用对象的方式去描述一个项目。相比dom标签相比，这种形式可以让整个Vue项目脱离浏览器的限制，更方便地实现Vuejs的跨端。
|
|
|
|
|
|
```javascript
|
|
|
{
|
|
|
tag: 'div',
|
|
|
props: {
|
|
|
id: 'app'
|
|
|
},
|
|
|
chidren: [
|
|
|
{
|
|
|
tag: Container,
|
|
|
props: {
|
|
|
className: 'el-container'
|
|
|
},
|
|
|
chidren: [
|
|
|
'哈喽小老弟!!!'
|
|
|
]
|
|
|
}
|
|
|
]
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
渲染器是围绕虚拟Dom存在的。在浏览器中，我们把虚拟Dom渲染成真实的Dom对象，Vue源码内部把一个框架里所有和平台相关的操作，抽离成了独立的方法。所以，我们只需要实现下面这些方法，就可以实现Vue 3在一个平台的渲染。
|
|
|
|
|
|
首先用createElement创建标签，还有用createText创建文本。创建之后就需要用insert新增元素，通过remote删除元素，通过setText更新文本和patchProps修改属性。然后再实现parentNode、nextSibling等方法实现节点的查找关系。完成这些工作，理论上就可以在一个平台内实现一个应用了。
|
|
|
|
|
|
在Vue 3中的runtime-core模块，就对外暴露了这些接口，runtime-core内部基于这些函数实现了整个Vue内部的所有操作，然后在runtime-dom中传入以上所有方法。
|
|
|
|
|
|
下面的代码就是Vue代码提供浏览器端操作的函数，这些DOM编程接口完成了浏览器端增加、添加和删除操作，这些API都是浏览器端独有的，如果一个框架强依赖于这些函数，那就只能在浏览器端运行。
|
|
|
|
|
|
```javascript
|
|
|
export const nodeOps: Omit<RendererOptions<Node, Element>, 'patchProp'> = {
|
|
|
//插入元素
|
|
|
insert: (child, parent, anchor) => {
|
|
|
parent.insertBefore(child, anchor || null)
|
|
|
},
|
|
|
// 删除元素
|
|
|
remove: child => {
|
|
|
const parent = child.parentNode
|
|
|
if (parent) {
|
|
|
parent.removeChild(child)
|
|
|
}
|
|
|
},
|
|
|
// 创建元素
|
|
|
createElement: (tag, isSVG, is, props): Element => {
|
|
|
const el = isSVG
|
|
|
? doc.createElementNS(svgNS, tag)
|
|
|
: doc.createElement(tag, is ? { is } : undefined)
|
|
|
|
|
|
if (tag === 'select' && props && props.multiple != null) {
|
|
|
;(el as HTMLSelectElement).setAttribute('multiple', props.multiple)
|
|
|
}
|
|
|
|
|
|
return el
|
|
|
}
|
|
|
//...其他操作函数
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
如果一个框架想要实现实现跨端的功能，那么渲染器本身不能依赖任何平台下特有的接口。
|
|
|
|
|
|
在后面的代码中，我们通过createRenderer函数区创建了一个渲染器。通过参数options获取增删改查所有的函数以后，在内部的render、mount、patch等函数中，需要去渲染一个元素的时候，就可以通过option.createElement和option.insert来实现。
|
|
|
|
|
|
这段代码给你展现的是核心逻辑，完整版本你可以看一下[Vue 3的源码](https://github.com/vuejs/vue-next/blob/master/packages/runtime-core/src/renderer.ts#L334)。
|
|
|
|
|
|
```javascript
|
|
|
export default function createRenderer(options) {
|
|
|
const {
|
|
|
insert: hostInsert,
|
|
|
remove: hostRemove,
|
|
|
patchProp: hostPatchProp,
|
|
|
createElement: hostCreateElement,
|
|
|
createText: hostCreateText,
|
|
|
createComment: hostCreateComment,
|
|
|
setText: hostSetText,
|
|
|
setElementText: hostSetElementText,
|
|
|
parentNode: hostParentNode,
|
|
|
nextSibling: hostNextSibling,
|
|
|
setScopeId: hostSetScopeId = NOOP,
|
|
|
cloneNode: hostCloneNode,
|
|
|
insertStaticContent: hostInsertStaticContent
|
|
|
} = options
|
|
|
|
|
|
function render(vnode, container) { }
|
|
|
|
|
|
function mount(vnode, container, isSVG, refNode) { }
|
|
|
|
|
|
function mountElement(vnode, container, isSVG, refNode) { }
|
|
|
|
|
|
function mountText(vnode, container) { }
|
|
|
|
|
|
function patch(prevVNode, nextVNode, container) { }
|
|
|
|
|
|
function replaceVNode(prevVNode, nextVNode, container) { }
|
|
|
function patchElement(prevVNode, nextVNode, container) { }
|
|
|
function patchChildren(
|
|
|
prevChildFlags,
|
|
|
nextChildFlags,
|
|
|
prevChildren,
|
|
|
nextChildren,
|
|
|
container
|
|
|
) { }
|
|
|
|
|
|
function patchText(prevVNode, nextVNode) { }
|
|
|
function patchComponent(prevVNode, nextVNode, container) { }
|
|
|
|
|
|
return { render }
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
在每个函数实现的内部，比如mountElemnt，我们之前的实现方式是调用浏览器的API创建。
|
|
|
|
|
|
```javascript
|
|
|
function mountElement(vnode, container, isSVG, refNode) {
|
|
|
const el = isSVG
|
|
|
? document.createElementNS(....)
|
|
|
: document.createElement(vnode.tag)
|
|
|
}
|
|
|
|
|
|
|
|
|
```
|
|
|
|
|
|
对比一下，经过渲染器抽离之后，内部的mountElmenet就会把所有document的操作全部换成options传递进来的hostCreate函数。
|
|
|
|
|
|
```javascript
|
|
|
function mountElement(vnode, container, isSVG, refNode) {
|
|
|
const el = hostCreateElement(vnode.tag, isSVG)
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
然后，我们使用后面的代码创建一个具体平台的渲染器，这也是Vue 3中的runtime-dom包主要做的事。了解了Vue中自定义渲染器的实现方式后，我们还可以基于Vue 3的runtime-core包封装其他平台的渲染器，让其他平台也能使用Vue内部的响应式和组件化等优秀的特性。
|
|
|
|
|
|
```javascript
|
|
|
const { render } = createRenderer({
|
|
|
nodeOps: {
|
|
|
createElement() { },
|
|
|
createText() { }
|
|
|
// more...
|
|
|
},
|
|
|
patchData
|
|
|
})
|
|
|
|
|
|
|
|
|
```
|
|
|
|
|
|
## 自定义渲染
|
|
|
|
|
|
说完了渲染器创建，我们再来看看自定义渲染。
|
|
|
|
|
|
自定义渲染器让Vue脱离了浏览器的限制，我们只需要实现平台内部的增删改查函数后，就可以直接对接Vue 3。比方说，我们可以把Vue渲染到小程序平台，实现Vue 3-minipp；也可以渲染到Canvas，实现vue 3-canvas，把虚拟dom渲染成Canvas；甚至还可以尝试把Vue 3渲染到threee.js中，在3D世界使用响应式开发。
|
|
|
|
|
|
接下来，我们一起尝试实现一个Canvas的渲染器。具体操作是这样的，我们在项目的src目录下新建renderer.js，通过这个文件实现一个简易的Canvas渲染逻辑。Canvas平台中操作的方式相对简单，没有太多节点的概念，我们可以把整个Canvas维护成一个对象，每次操作的时候直接把Canvas重绘一下就可以了。
|
|
|
|
|
|
```javascript
|
|
|
import { createRenderer } from '@vue/runtime-core'
|
|
|
const { createApp: originCa } = createRenderer({
|
|
|
insert: (child, parent, anchor) => {
|
|
|
},
|
|
|
createElement(type, isSVG, isCustom) {
|
|
|
},
|
|
|
setElementText(node, text) {
|
|
|
},
|
|
|
patchProp(el, key, prev, next) {
|
|
|
},
|
|
|
});
|
|
|
|
|
|
```
|
|
|
|
|
|
下面的代码中我们实现了draw函数，这里我们就是用Canvas的操作方法**递归**地把Canvas对象渲染到Canvas标签内部。
|
|
|
|
|
|
```javascript
|
|
|
let ctx
|
|
|
function draw(ele, isChild) {
|
|
|
if (!isChild) {
|
|
|
ctx.clearRect(0, 0, 500, 500)
|
|
|
}
|
|
|
|
|
|
ctx.fillStyle = ele.fill || 'white'
|
|
|
ctx.fillRect(...ele.pos)
|
|
|
if (ele.text) {
|
|
|
ctx.fillStyle = ele.color || 'white'
|
|
|
ele.fontSize = ele.type == "h1" ? 20 : 12
|
|
|
ctx.font = (ele.fontSize || 18) + 'px serif'
|
|
|
ctx.fillText(ele.text, ele.pos[0] + 10, ele.pos[1] + ele.fontSize)
|
|
|
}
|
|
|
ele.child && ele.child.forEach(c => {
|
|
|
console.log('child:::', c)
|
|
|
draw(c, true)
|
|
|
})
|
|
|
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
由于我们主体需要维护的逻辑就是对于对象的操作，所以创建和更新操作直接操作对象即可。新增insert需要维护parent和child元素。另外，插入的时候也需要调用draw函数，并且需要监听onclick事件。
|
|
|
|
|
|
```javascript
|
|
|
const { createApp: originCa } = createRenderer({
|
|
|
insert: (child, parent, anchor) => {
|
|
|
if (typeof child == 'string') {
|
|
|
parent.text = child
|
|
|
} else {
|
|
|
child.parent = parent
|
|
|
if (!parent.child) {
|
|
|
parent.child = [child]
|
|
|
} else {
|
|
|
parent.child.push(child)
|
|
|
}
|
|
|
}
|
|
|
if (parent.nodeName) {
|
|
|
draw(child)
|
|
|
if (child.onClick) {
|
|
|
ctx.canvas.addEventListener('click', () => {
|
|
|
child.onClick()
|
|
|
setTimeout(() => {
|
|
|
draw(child)
|
|
|
})
|
|
|
}, false)
|
|
|
}
|
|
|
}
|
|
|
},
|
|
|
createElement(type, isSVG, isCustom) {
|
|
|
return {
|
|
|
type
|
|
|
}
|
|
|
},
|
|
|
setElementText(node, text) {
|
|
|
node.text = text
|
|
|
},
|
|
|
patchProp(el, key, prev, next) {
|
|
|
el[key] = next
|
|
|
},
|
|
|
|
|
|
});
|
|
|
|
|
|
```
|
|
|
|
|
|
现在我们来到src/main.js中，这时候就不能直接从vue中引入createApp了，而是需要从runtime-core中导入createRenderer。
|
|
|
|
|
|
接下来，通过createRenderer用我们自已定义的renderer去创建createApp，并且重写mount函数。在Canvas的mount中，我们需要创建Canvas标签并且挂载到App上。
|
|
|
|
|
|
```javascript
|
|
|
import { createRenderer } from '@vue/runtime-core'
|
|
|
const { createApp: originCa } = createRenderer({
|
|
|
|
|
|
}）
|
|
|
function createApp(...args) {
|
|
|
const app = originCa(...args)
|
|
|
return {
|
|
|
mount(selector) {
|
|
|
const canvas = document.createElement('canvas')
|
|
|
canvas.width = window.innerWidth
|
|
|
canvas.height = window.innerHeight
|
|
|
document.querySelector(selector).appendChild(canvas)
|
|
|
ctx = canvas.getContext('2d')
|
|
|
app.mount(canvas)
|
|
|
}
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
下一步进入src/App.vue中，我们就可以在Vue组件中使用ref等响应式的写法了。我们实现了通过ref返回的响应式对象，渲染Canvas内部的文字和高度，并且点击的时候还可以修改文字。完成上面的操作，我们就实现了Canvas平台的基本渲染。
|
|
|
|
|
|
```xml
|
|
|
<template>
|
|
|
<div @click="setName('vue3真棒')" :pos="[10,10,300,300]" fill="#eee">
|
|
|
<h1 :pos="[20,20,200,100]" fill="red" color="#000">累加器{{count}}</h1>
|
|
|
<span :pos="pos" fill="black" >哈喽{{name}}</span>
|
|
|
</div>
|
|
|
|
|
|
|
|
|
|
|
|
</template>
|
|
|
|
|
|
<script setup>
|
|
|
|
|
|
import {ref} from 'vue'
|
|
|
const name = ref('vue3入门')
|
|
|
const pos = ref([20,120,200,100])
|
|
|
const count = ref(1)
|
|
|
const setName = (n)=>{
|
|
|
name.value = n
|
|
|
pos.value[1]+=20
|
|
|
count.value+=2
|
|
|
}
|
|
|
</script>
|
|
|
|
|
|
```
|
|
|
|
|
|

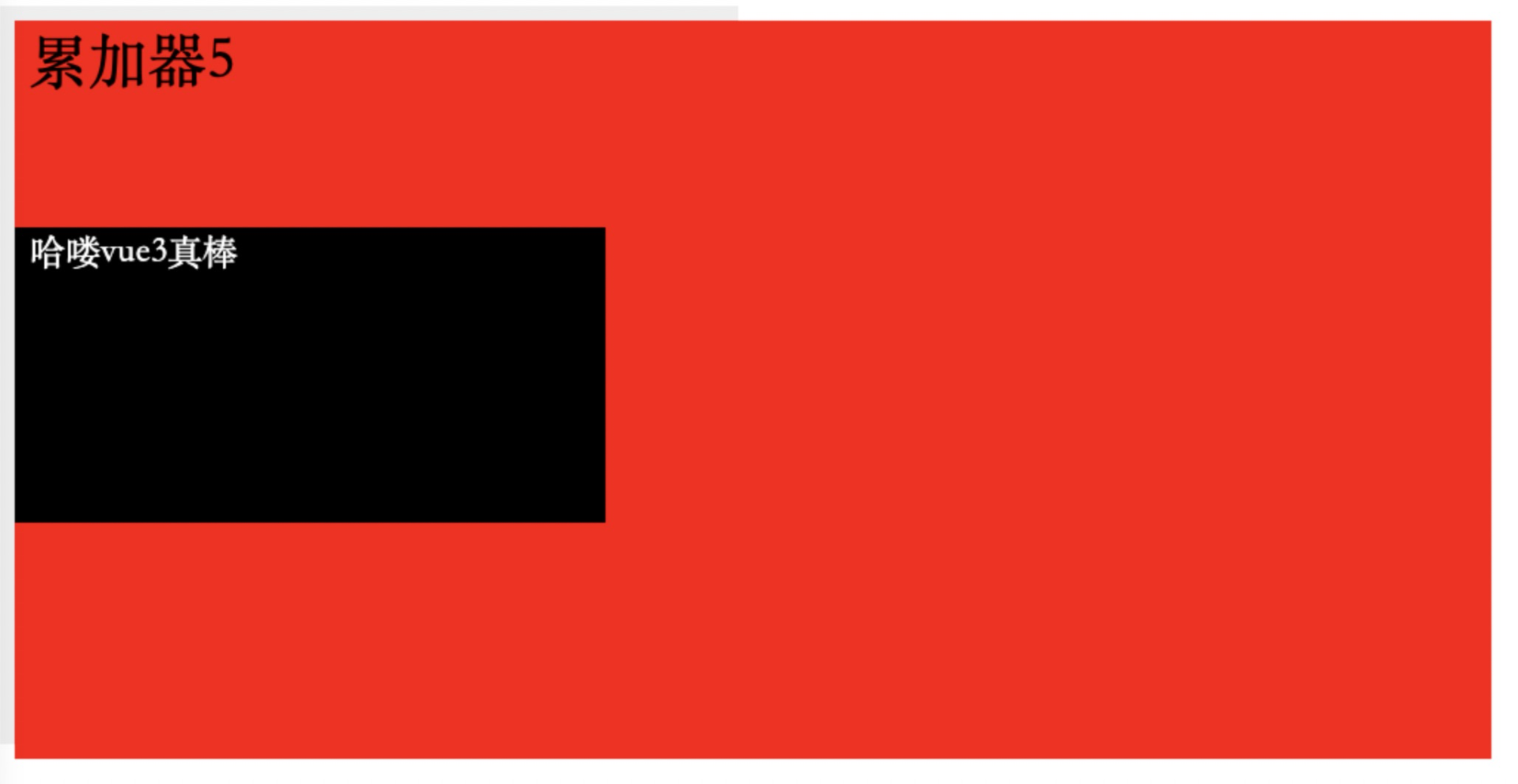

上面的代码在浏览器里就会有下图的显示效果。我们点击Canvas后，文案就会显示为“哈喽vue3真棒”，并且黑色方块和红色方块的距离也会变大。
|
|
|
|
|
|
|
|
|
基于这个原理，我们其实可以做很多有意思的尝试，社区也也有越来越多开源的Vue 3的自定义渲染器，比如小程序跨端框架uni-app，Vugel可以使用Vue渲染Webgl等，你也可以动手多多体验。
|
|
|
|
|
|
比如下面的代码中，我们对three.js进行一个渲染的尝试。它的实现逻辑和Canvas比较类似，通过对于对象的维护和draw函数实现最终的绘制。在draw函数内部，我们调用three.js的操作方法去创建camera，sence，geometry等概念，最后对外暴露three.js的createApp函数。
|
|
|
|
|
|
```xml
|
|
|
import { createRenderer } from '@vue/runtime-core'
|
|
|
import * as THREE from 'three'
|
|
|
import {nextTick} from '@vue/runtime-core'
|
|
|
|
|
|
let renderer
|
|
|
|
|
|
function draw(obj) {
|
|
|
const {camera,cameraPos, scene, geometry,geometryArg,material,mesh,meshY,meshX} = obj
|
|
|
if([camera,cameraPos, scene, geometry,geometryArg,material,mesh,meshY,meshX].filter(v=>v).length<9){
|
|
|
return
|
|
|
}
|
|
|
let cameraObj = new THREE[camera]( 40, window.innerWidth / window.innerHeight, 0.1, 10 )
|
|
|
Object.assign(cameraObj.position,cameraPos)
|
|
|
|
|
|
let sceneObj = new THREE[scene]()
|
|
|
|
|
|
let geometryObj = new THREE[geometry]( ...geometryArg)
|
|
|
let materialObj = new THREE[material]()
|
|
|
|
|
|
let meshObj = new THREE[mesh]( geometryObj, materialObj )
|
|
|
meshObj.rotation.x = meshX
|
|
|
meshObj.rotation.y = meshY
|
|
|
sceneObj.add( meshObj )
|
|
|
renderer.render( sceneObj, cameraObj );
|
|
|
|
|
|
}
|
|
|
|
|
|
const { createApp: originCa } = createRenderer({
|
|
|
insert: (child, parent, anchor) => {
|
|
|
if(parent.domElement){
|
|
|
draw(child)
|
|
|
}
|
|
|
},
|
|
|
createElement(type, isSVG, isCustom) {
|
|
|
return {
|
|
|
type
|
|
|
}
|
|
|
},
|
|
|
setElementText(node, text) {
|
|
|
},
|
|
|
patchProp(el, key, prev, next) {
|
|
|
el[key] = next
|
|
|
draw(el)
|
|
|
},
|
|
|
parentNode: node => node,
|
|
|
nextSibling: node => node,
|
|
|
createText: text => text,
|
|
|
remove:node=>node
|
|
|
|
|
|
});
|
|
|
function createApp(...args) {
|
|
|
const app = originCa(...args)
|
|
|
return {
|
|
|
mount(selector) {
|
|
|
renderer = new THREE.WebGLRenderer( { antialias: true } );
|
|
|
renderer.setSize( window.innerWidth, window.innerHeight );
|
|
|
document.body.appendChild( renderer.domElement );
|
|
|
app.mount(renderer)
|
|
|
}
|
|
|
}
|
|
|
}
|
|
|
export { createApp }
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
```
|
|
|
|
|
|
然后我们在App.vue中，使用下面的代码渲染出一个立方体，并且通过ref响应式对象控制立方体偏移的监督，再通过setInterval实现立方体的动画，实现下图的反转效果。
|
|
|
|
|
|
```xml
|
|
|
<template>
|
|
|
<div
|
|
|
camera="PerspectiveCamera"
|
|
|
:cameraPos={z:1}
|
|
|
scene="Scene"
|
|
|
geometry="BoxGeometry"
|
|
|
:geometryArg="[0.2,0.2,0.2]"
|
|
|
material="MeshNormalMaterial"
|
|
|
mesh="Mesh"
|
|
|
:meshY="y"
|
|
|
:meshX="x"
|
|
|
>
|
|
|
</div>
|
|
|
|
|
|
</template>
|
|
|
|
|
|
<script>
|
|
|
import {ref} from 'vue'
|
|
|
export default {
|
|
|
setup(){
|
|
|
const y = ref(0.3)
|
|
|
const x = ref(0.3)
|
|
|
setInterval(()=>{
|
|
|
y.value+=0.3
|
|
|
x.value+=0.5
|
|
|
},100)
|
|
|
return {y,x}
|
|
|
}
|
|
|
}
|
|
|
</script>
|
|
|
|
|
|
```
|
|
|
|
|
|

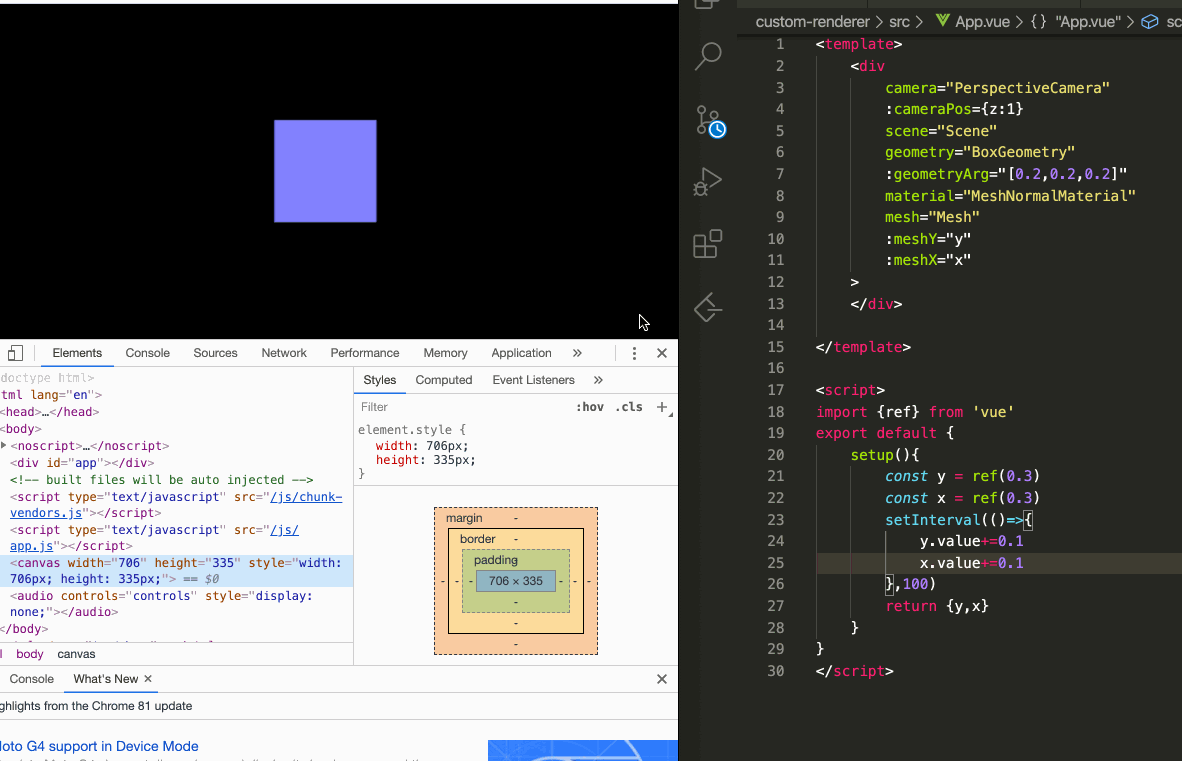

反转效果演示如下：
|
|
|
|
|
|
|
|
|
我们还可以在Canvas的封装上更进一步，并且实现对一些Canvas已有框架Pixi.js的封装，这样就可以通过Vue 3的响应式的开发方式，快速开发一个小游戏。
|
|
|
|
|
|
下面的代码中就是针对Pixi.js实现的封装函数，你可以看一下。
|
|
|
|
|
|
```xml
|
|
|
import {Graphics} from "PIXI.js";
|
|
|
|
|
|
export const getNodeOps = (app) => {
|
|
|
return {
|
|
|
insert: (child, parent, anchor) => {
|
|
|
parent.addChild(child);
|
|
|
},
|
|
|
|
|
|
remove: (child) => {
|
|
|
const parent = child.parentNode;
|
|
|
if (parent) {
|
|
|
parent.removeChild(child);
|
|
|
}
|
|
|
},
|
|
|
|
|
|
createElement: (tag, isSVG, is) => {
|
|
|
let element;
|
|
|
if (tag === "Rectangle") {
|
|
|
// 创建一个矩形
|
|
|
element = new window.PIXI.Graphics();
|
|
|
element.lineStyle(4, 0xff3300, 1);
|
|
|
element.beginFill(0x66ccff);
|
|
|
element.drawRect(0, 0, 64, 64);
|
|
|
element.endFill();
|
|
|
element.x = 0;
|
|
|
element.y = 0;
|
|
|
// Opt-in to interactivity
|
|
|
element.interactive = true;
|
|
|
|
|
|
// Shows hand cursor
|
|
|
element.buttonMode = true;
|
|
|
} else if (tag === "Sprite") {
|
|
|
element = new window.PIXI.Sprite();
|
|
|
element.x = 0;
|
|
|
element.y = 0;
|
|
|
} else if (tag === "Container") {
|
|
|
element = new window.PIXI.Container();
|
|
|
element.x = 0;
|
|
|
element.y = 0;
|
|
|
}
|
|
|
|
|
|
return element;
|
|
|
},
|
|
|
|
|
|
createText: (text) => doc.createTextNode(text),
|
|
|
|
|
|
createComment: (text) => {
|
|
|
// console.log(text);
|
|
|
},
|
|
|
|
|
|
setText: (node, text) => {
|
|
|
node.nodeValue = text;
|
|
|
},
|
|
|
|
|
|
setElementText: (el, text) => {
|
|
|
el.textContent = text;
|
|
|
},
|
|
|
|
|
|
parentNode: (node) => node.parentNode,
|
|
|
|
|
|
nextSibling: (node) => node.nextSibling,
|
|
|
|
|
|
querySelector: (selector) => doc.querySelector(selector),
|
|
|
|
|
|
setScopeId(el, id) {
|
|
|
el.setAttribute(id, "");
|
|
|
},
|
|
|
|
|
|
cloneNode(el) {
|
|
|
return el.cloneNode(true);
|
|
|
},
|
|
|
};
|
|
|
};
|
|
|
|
|
|
```
|
|
|
|
|
|
Pixi中的属性修改可以使用下面的代码，判断x、y、width和on属性不同的操作，就是用响应式包裹了Pixi的对象。关于Vue 3和Pixi实现的代码效果，你可以在[GitHub](https://github.dev/shengxinjing/vue3-vs-vue2/blob/0911af848941c2eeb2783c32c1907fd286134be1/vue3-runtime-canvas/index.js)看到全部的源码。
|
|
|
|
|
|
```xml
|
|
|
export const patchProp = (
|
|
|
el,
|
|
|
key,
|
|
|
prevValue,
|
|
|
nextValue,
|
|
|
isSVG = false,
|
|
|
) => {
|
|
|
switch (key) {
|
|
|
case "x":
|
|
|
case "y":
|
|
|
case "width":
|
|
|
case "height":
|
|
|
el[key] = nextValue;
|
|
|
break;
|
|
|
case "on":
|
|
|
Object.keys(nextValue).forEach((eventName) => {
|
|
|
const callback = nextValue[eventName];
|
|
|
el.on(eventName, callback);
|
|
|
});
|
|
|
break;
|
|
|
case "texture":
|
|
|
let texture = PIXI.Texture.from(nextValue);
|
|
|
el.texture = texture;
|
|
|
break;
|
|
|
}
|
|
|
};
|
|
|
|
|
|
|
|
|
```
|
|
|
|
|
|
## 总结
|
|
|
|
|
|
今天聊的内容到此就结束了，我们来总结一下今天学到的知识点。
|
|
|
|
|
|
首先我们了解了自定义渲染器的原理，就是**把所有的增删改查操作暴露出去，使用的时候不需要知道内部的实现细节，我们只需要针对每个平台使用不同的API即可**。
|
|
|
|
|
|
你可以这样理解，就像武侠小说中高手可以通过给你传输内力的方式控制你进行比武。我们打出去的每招每式都是来源于背后的高手，只不过自己做了简单的适配。在Vue渲染器的设计中就把document所有的操作都抽离成了nodeOps，并且通过调用Vue的createRenderer函数创建平台的渲染器。
|
|
|
|
|
|
这样一来，只要我们实现了Canvas平台的增删改查，就可以在Canvas的世界中使用Vue的响应式语法控制绘图和做游戏，Vue生态中对小程序和原生app的支持原理也是基于自定义渲染器实现的。
|
|
|
|
|
|
其实，自定义渲染器也代表着适配器设计模式的一个实践。除了自定义渲染器 API 的学习，我们也要反思一下自己现在负责的项目中，有哪些地方为了不同的接口或者平台写了太多的判断代码，是否也可以使用类似自定义渲染器的逻辑和模式，把多个组件、平台、接口之间不同的操作方式封装成一个核心模块，去进行单独函数的扩展。
|
|
|
|
|
|
## 思考题
|
|
|
|
|
|
最后留个思考题给你，Vue如何在node环境中渲染呢？欢迎在评论区分享你的答案，我们下一讲再见！
|
|
|
|
