# 41 | 软件部署实战(中):IAM 系统生产环境部署实战
|
|
|
|
|
|
你好,我是孔令飞。
|
|
|
|
|
|
上一讲,我介绍了IAM部署用到的两个核心组件,Nginx和Keepalived。那么这一讲,我们就来看下,如何使用Nginx和Keepalived来部署一个高可用的IAM应用。下一讲,我再介绍下IAM应用安全和弹性伸缩能力的构建方式。
|
|
|
|
|
|
这一讲,我们会通过下面四个步骤来部署IAM应用:
|
|
|
|
|
|
1. 在服务器上部署IAM应用中的服务。
|
|
|
2. 配置Nginx,实现反向代理功能。通过反向代理,我们可以通过Nginx来访问部署在内网的IAM服务。
|
|
|
3. 配置Nginx,实现负载均衡功能。通过负载均衡,我们可以实现服务的水平扩缩容,使IAM应用具备高可用能力。
|
|
|
4. 配置Keepalived,实现Nginx的高可用。通过Nginx + Keepalived的组合,可以实现整个应用架构的高可用。
|
|
|
|
|
|
## 部署IAM应用
|
|
|
|
|
|
部署一个高可用的IAM应用,需要至少两个节点。所以,我们按照先后顺序,分别在`10.0.4.20`和`10.0.4.21`服务器上部署IAM应用。
|
|
|
|
|
|
### 在`10.0.4.20`服务器上部署IAM应用
|
|
|
|
|
|
首先,我来介绍下如何在`10.0.4.20`服务器上部署IAM应用。
|
|
|
|
|
|
我们要在这个服务器上部署如下组件:
|
|
|
|
|
|
* iam-apiserver
|
|
|
* iam-authz-server
|
|
|
* iam-pump
|
|
|
* MariaDB
|
|
|
* Redis
|
|
|
* MongoDB
|
|
|
|
|
|
这些组件的部署方式,[03讲](https://time.geekbang.org/column/article/378082) 有介绍,这里就不再说明。
|
|
|
|
|
|
此外,我们还需要设置MariaDB,给来自于`10.0.4.21`服务器的数据库连接授权,授权命令如下:
|
|
|
|
|
|
```bash
|
|
|
$ mysql -hlocalhost -P3306 -uroot -proot # 先以root用户登陆数据库
|
|
|
MariaDB [(none)]> grant all on iam.* TO iam@10.0.4.21 identified by 'iam1234';
|
|
|
Query OK, 0 rows affected (0.000 sec)
|
|
|
|
|
|
MariaDB [(none)]> flush privileges;
|
|
|
Query OK, 0 rows affected (0.000 sec)
|
|
|
|
|
|
```
|
|
|
|
|
|
### 在`10.0.4.21`服务器上部署IAM应用
|
|
|
|
|
|
然后,在`10.0.4.21`服务器上安装好iam-apiserver、iam-authz-server 和 iam-pump。这些组件通过`10.0.4.20` IP地址,连接`10.0.4.20`服务器上的MariaDB、Redis和MongoDB。
|
|
|
|
|
|
## 配置Nginx作为反向代理
|
|
|
|
|
|
假定要访问的API Server和IAM Authorization Server的域名分别为`iam.api.marmotedu.com`和`iam.authz.marmotedu.com`,我们需要分别为iam-apiserver和iam-authz-server配置Nginx反向代理。整个配置过程可以分为5步(在`10.0.4.20`服务器上操作)。
|
|
|
|
|
|
**第一步,配置iam-apiserver。**
|
|
|
|
|
|
新建Nginx配置文件`/etc/nginx/conf.d/iam-apiserver.conf`,内容如下:
|
|
|
|
|
|
```plain
|
|
|
server {
|
|
|
listen 80;
|
|
|
server_name iam.api.marmotedu.com;
|
|
|
root /usr/share/nginx/html;
|
|
|
location / {
|
|
|
proxy_set_header X-Forwarded-Host $http_host;
|
|
|
proxy_set_header X-Real-IP $remote_addr;
|
|
|
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
|
|
|
proxy_pass http://127.0.0.1:8080/;
|
|
|
client_max_body_size 5m;
|
|
|
}
|
|
|
|
|
|
error_page 404 /404.html;
|
|
|
location = /40x.html {
|
|
|
}
|
|
|
|
|
|
error_page 500 502 503 504 /50x.html;
|
|
|
location = /50x.html {
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
有几点你在配置时需要注意,这里说明下。
|
|
|
|
|
|
* `server_name`需要为`iam.api.marmotedu.com`,我们通过`iam.api.marmotedu.com`访问iam-apiserver。
|
|
|
* iam-apiserver默认启动的端口为`8080`。
|
|
|
* 由于Nginx默认允许客户端请求的最大单文件字节数为`1MB`,实际生产环境中可能太小,所以这里将此限制改为5MB(`client_max_body_size 5m`)。如果需要上传图片之类的,可能需要设置成更大的值,比如`50m`。
|
|
|
* server\_name用来说明访问Nginx服务器的域名,例如`curl -H 'Host: iam.api.marmotedu.com' http://x.x.x.x:80/healthz`,`x.x.x.x`为Nginx服务器的IP地址。
|
|
|
* proxy\_pass表示反向代理的路径。因为这里是本机的iam-apiserver服务,所以IP为`127.0.0.1`。端口要和API服务端口一致,为`8080`。
|
|
|
|
|
|
最后还要提醒下,因为 Nginx 配置选项比较多,跟实际需求和环境有关,所以这里的配置是基础的、未经优化的配置,在实际生产环境中需要你再做调节。
|
|
|
|
|
|
**第二步,配置iam-authz-server。**
|
|
|
|
|
|
新建Nginx配置文件`/etc/nginx/conf.d/iam-authz-server.conf`,内容如下:
|
|
|
|
|
|
```plain
|
|
|
server {
|
|
|
listen 80;
|
|
|
server_name iam.authz.marmotedu.com;
|
|
|
root /usr/share/nginx/html;
|
|
|
location / {
|
|
|
proxy_set_header X-Forwarded-Host $http_host;
|
|
|
proxy_set_header X-Real-IP $remote_addr;
|
|
|
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
|
|
|
proxy_pass http://127.0.0.1:9090/;
|
|
|
client_max_body_size 5m;
|
|
|
}
|
|
|
|
|
|
error_page 404 /404.html;
|
|
|
location = /40x.html {
|
|
|
}
|
|
|
|
|
|
error_page 500 502 503 504 /50x.html;
|
|
|
location = /50x.html {
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
下面是一些配置说明。
|
|
|
|
|
|
* server\_name需要为`iam.authz.marmotedu.com`,我们通过`iam.authz.marmotedu.com`访问iam-authz-server。
|
|
|
* iam-authz-server默认启动的端口为`9090`。
|
|
|
* 其他配置跟`/etc/nginx/conf.d/iam-apiserver.conf`一致。
|
|
|
|
|
|
**第三步,配置完Nginx后,重启Nginx:**
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl restart nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
**第四步,在/etc/hosts中追加下面两行:**
|
|
|
|
|
|
```bash
|
|
|
127.0.0.1 iam.api.marmotedu.com
|
|
|
127.0.0.1 iam.authz.marmotedu.com
|
|
|
|
|
|
```
|
|
|
|
|
|
**第五步,发送HTTP请求:**
|
|
|
|
|
|
```bash
|
|
|
$ curl http://iam.api.marmotedu.com/healthz
|
|
|
{"status":"ok"}
|
|
|
$ curl http://iam.authz.marmotedu.com/healthz
|
|
|
{"status":"ok"}
|
|
|
|
|
|
```
|
|
|
|
|
|
我们分别请求iam-apiserver和iam-authz-server的健康检查接口,输出了`{"status":"ok"}`,说明我们可以成功通过代理访问后端的API服务。
|
|
|
|
|
|
在用curl请求`http://iam.api.marmotedu.com/healthz`后,后端的请求流程实际上是这样的:
|
|
|
|
|
|
1. 因为在`/etc/hosts`中配置了`127.0.0.1 iam.api.marmotedu.com`,所以请求`http://iam.api.marmotedu.com/healthz`实际上是请求本机的Nginx端口(`127.0.0.1:80`)。
|
|
|
2. Nginx在收到请求后,会解析请求,得到请求域名为`iam.api.marmotedu.com`。根据请求域名去匹配 Nginx的server配置,匹配到`server_name iam.api.marmotedu.com;`配置。
|
|
|
3. 匹配到server后,把请求转发到该server的`proxy_pass`路径。
|
|
|
4. 等待API服务器返回结果,并返回客户端。
|
|
|
|
|
|
## 配置Nginx作为负载均衡
|
|
|
|
|
|
这门课采用Nginx轮询的负载均衡策略转发请求。负载均衡需要至少两台服务器,所以会分别在`10.0.4.20`和`10.0.4.21`服务器上执行相同的操作。下面我分别来介绍下如何配置这两台服务器,并验证配置是否成功。
|
|
|
|
|
|
### `10.0.4.20`服务器配置
|
|
|
|
|
|
登陆`10.0.4.20`服务器,在`/etc/nginx/nginx.conf`中添加upstream配置,配置过程可以分为3步。
|
|
|
|
|
|
**第一步,在**`/etc/nginx/nginx.conf`**中添加upstream:**
|
|
|
|
|
|
```plain
|
|
|
http {
|
|
|
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
|
|
|
'$status $body_bytes_sent "$http_referer" '
|
|
|
'"$http_user_agent" "$http_x_forwarded_for"';
|
|
|
|
|
|
access_log /var/log/nginx/access.log main;
|
|
|
|
|
|
sendfile on;
|
|
|
tcp_nopush on;
|
|
|
tcp_nodelay on;
|
|
|
keepalive_timeout 65;
|
|
|
types_hash_max_size 2048;
|
|
|
|
|
|
include /etc/nginx/mime.types;
|
|
|
default_type application/octet-stream;
|
|
|
|
|
|
# Load modular configuration files from the /etc/nginx/conf.d directory.
|
|
|
# See http://nginx.org/en/docs/ngx_core_module.html#include
|
|
|
# for more information.
|
|
|
include /etc/nginx/conf.d/*.conf;
|
|
|
upstream iam.api.marmotedu.com {
|
|
|
server 127.0.0.1:8080
|
|
|
server 10.0.4.21:8080
|
|
|
}
|
|
|
upstream iam.authz.marmotedu.com {
|
|
|
server 127.0.0.1:9090
|
|
|
server 10.0.4.21:9090
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
配置说明:
|
|
|
|
|
|
* upstream是配置在`/etc/nginx/nginx.conf`文件中的`http{ … }`部分的。
|
|
|
* 因为我们要分别为iam-apiserver和iam-authz-server配置负载均衡,所以我们创建了两个upstream,分别是`iam.api.marmotedu.com`和`iam.authz.marmotedu.com`。为了便于识别,upstream名称和域名最好保持一致。
|
|
|
* 在upstream中,我们需要分别添加所有的iam-apiserver和iam-authz-server的后端(`ip:port`),本机的后端为了访问更快,可以使用`127.0.0.1:<port>`,其他机器的后端,需要使用`<内网>:port`,例如`10.0.4.21:8080`、`10.0.4.21:9090`。
|
|
|
|
|
|
**第二步,修改proxy\_pass。**
|
|
|
|
|
|
修改`/etc/nginx/conf.d/iam-apiserver.conf`文件,将`proxy_pass`修改为:
|
|
|
|
|
|
```plain
|
|
|
proxy_pass http://iam.api.marmotedu.com/;
|
|
|
|
|
|
```
|
|
|
|
|
|
修改`/etc/nginx/conf.d/iam-authz-server.conf`文件,将`proxy_pass`修改为:
|
|
|
|
|
|
```plain
|
|
|
proxy_pass http://iam.authz.marmotedu.com/;
|
|
|
|
|
|
```
|
|
|
|
|
|
当Nginx转发到`http://iam.api.marmotedu.com/`域名时,会从`iam.api.marmotedu.com` upstream配置的后端列表中,根据负载均衡策略选取一个后端,并将请求转发过去。转发`http://iam.authz.marmotedu.com/`域名的逻辑也一样。
|
|
|
|
|
|
**第三步,配置完Nginx后,重启Nginx:**
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl restart nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
最终配置好的配置文件,你可以参考下面这些(保存在[configs/ha/10.0.4.20](https://github.com/marmotedu/iam/tree/v1.0.8/configs/ha/10.0.4.20)目录下):
|
|
|
|
|
|
* nginx.conf:[configs/ha/10.0.4.20/nginx.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.20/nginx.conf)。
|
|
|
* iam-apiserver.conf:[configs/ha/10.0.4.20/iam-apiserver.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.20/iam-apiserver.conf)。
|
|
|
* iam-authz-server.conf:[configs/ha/10.0.4.20/iam-authz-server.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.20/iam-authz-server.conf)。
|
|
|
|
|
|
### `10.0.4.21`服务器配置
|
|
|
|
|
|
登陆`10.0.4.21`服务器,在`/etc/nginx/nginx.conf`中添加upstream配置。配置过程可以分为下面4步。
|
|
|
|
|
|
**第一步,在**`/etc/nginx/nginx.conf`**中添加upstream:**
|
|
|
|
|
|
```plain
|
|
|
http {
|
|
|
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
|
|
|
'$status $body_bytes_sent "$http_referer" '
|
|
|
'"$http_user_agent" "$http_x_forwarded_for"';
|
|
|
|
|
|
access_log /var/log/nginx/access.log main;
|
|
|
|
|
|
sendfile on;
|
|
|
tcp_nopush on;
|
|
|
tcp_nodelay on;
|
|
|
keepalive_timeout 65;
|
|
|
types_hash_max_size 2048;
|
|
|
|
|
|
include /etc/nginx/mime.types;
|
|
|
default_type application/octet-stream;
|
|
|
|
|
|
# Load modular configuration files from the /etc/nginx/conf.d directory.
|
|
|
# See http://nginx.org/en/docs/ngx_core_module.html#include
|
|
|
# for more information.
|
|
|
include /etc/nginx/conf.d/*.conf;
|
|
|
upstream iam.api.marmotedu.com {
|
|
|
server 127.0.0.1:8080
|
|
|
server 10.0.4.20:8080
|
|
|
}
|
|
|
upstream iam.authz.marmotedu.com {
|
|
|
server 127.0.0.1:9090
|
|
|
server 10.0.4.20:9090
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
upstream中,需要配置`10.0.4.20`服务器上的iam-apiserver和iam-authz-server的后端,例如`10.0.4.20:8080`、`10.0.4.20:9090`。
|
|
|
|
|
|
**第二步,创建**`/etc/nginx/conf.d/iam-apiserver.conf`**文件**(iam-apiserver的反向代理+负载均衡配置),内容如下:
|
|
|
|
|
|
```plain
|
|
|
server {
|
|
|
listen 80;
|
|
|
server_name iam.api.marmotedu.com;
|
|
|
root /usr/share/nginx/html;
|
|
|
location / {
|
|
|
proxy_set_header X-Forwarded-Host $http_host;
|
|
|
proxy_set_header X-Real-IP $remote_addr;
|
|
|
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
|
|
|
proxy_pass http://iam.api.marmotedu.com/;
|
|
|
client_max_body_size 5m;
|
|
|
}
|
|
|
|
|
|
error_page 404 /404.html;
|
|
|
location = /40x.html {
|
|
|
}
|
|
|
|
|
|
error_page 500 502 503 504 /50x.html;
|
|
|
location = /50x.html {
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
**第三步,创建**`/etc/nginx/conf.d/iam-authz-server`**文件**(iam-authz-server的反向代理+负载均衡配置),内容如下:
|
|
|
|
|
|
```plain
|
|
|
server {
|
|
|
listen 80;
|
|
|
server_name iam.authz.marmotedu.com;
|
|
|
root /usr/share/nginx/html;
|
|
|
location / {
|
|
|
proxy_set_header X-Forwarded-Host $http_host;
|
|
|
proxy_set_header X-Real-IP $remote_addr;
|
|
|
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
|
|
|
proxy_pass http://iam.authz.marmotedu.com/;
|
|
|
client_max_body_size 5m;
|
|
|
}
|
|
|
|
|
|
error_page 404 /404.html;
|
|
|
location = /40x.html {
|
|
|
}
|
|
|
|
|
|
error_page 500 502 503 504 /50x.html;
|
|
|
location = /50x.html {
|
|
|
}
|
|
|
}
|
|
|
|
|
|
|
|
|
```
|
|
|
|
|
|
**第四步,配置完Nginx后,重启Nginx:**
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl restart nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
最终配置好的配置文件,你可以参考下面这些(保存在[configs/ha/10.0.4.21](https://github.com/marmotedu/iam/tree/v1.0.8/configs/ha/10.0.4.21)目录下):
|
|
|
|
|
|
* nginx.conf:[configs/ha/10.0.4.21/nginx.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.21/nginx.conf)。
|
|
|
* iam-apiserver.conf:[configs/ha/10.0.4.21/iam-apiserver.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.21/iam-apiserver.conf)。
|
|
|
* iam-authz-server.conf:[configs/ha/10.0.4.21/iam-authz-server.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.21/iam-authz-server.conf)。
|
|
|
|
|
|
### 测试负载均衡
|
|
|
|
|
|
上面,我们配置了Nginx负载均衡器,这里我们还需要测试下是否配置成功。
|
|
|
|
|
|
**第一步,执行测试脚本(**[test/nginx/loadbalance.sh](https://github.com/marmotedu/iam/blob/v1.0.8/test/nginx/loadbalance.sh)**):**
|
|
|
|
|
|
```bash
|
|
|
#!/usr/bin/env bash
|
|
|
|
|
|
for domain in iam.api.marmotedu.com iam.authz.marmotedu.com
|
|
|
do
|
|
|
for n in $(seq 1 1 10)
|
|
|
do
|
|
|
echo $domain
|
|
|
nohup curl http://${domain}/healthz &>/dev/null &
|
|
|
done
|
|
|
done
|
|
|
|
|
|
```
|
|
|
|
|
|
**第二步,分别查看iam-apiserver和iam-authz-server的日志。**
|
|
|
|
|
|
这里我展示下iam-apiserver的日志(iam-authz-server的日志你可自行查看)。
|
|
|
|
|
|

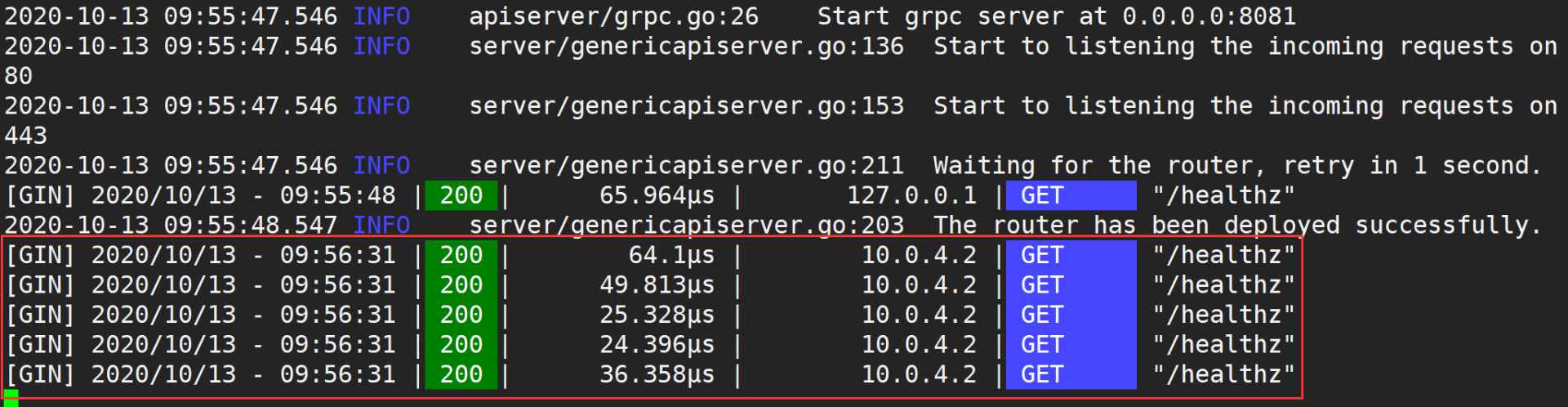

`10.0.4.20`服务器的iam-apiserver日志如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/58/26/58d072c92552fa3068e3ef3acd0ed726.png?wh=1920x498)
|
|
|
|
|
|

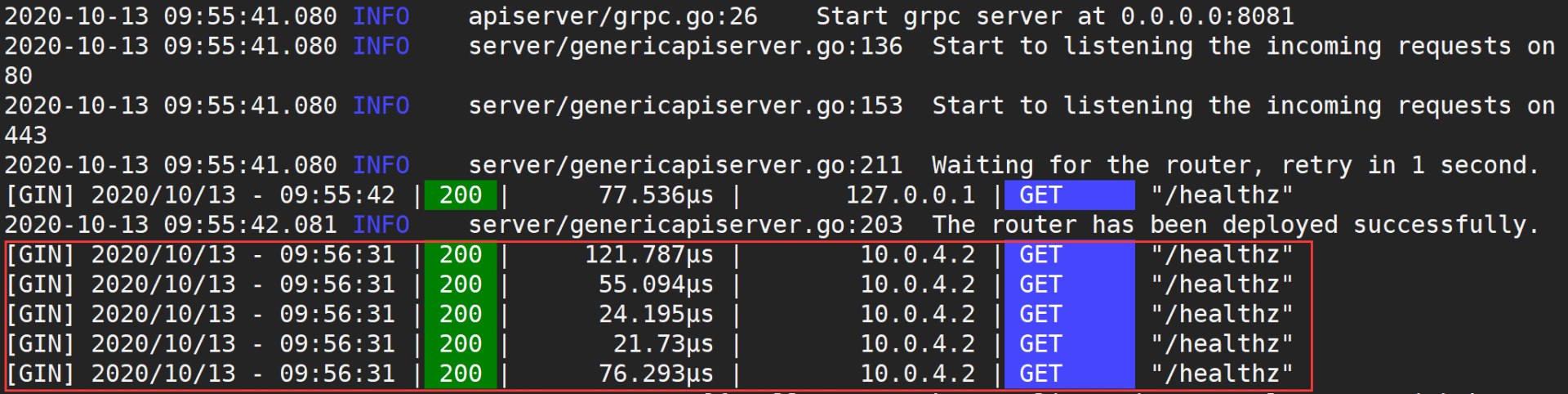

`10.0.4.21`服务器的iam-apiserver日志如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/19/85/199066c65ff60007f80f3c2dyy11c785.png?wh=1920x482)
|
|
|
|
|
|
通过上面两张图,你可以看到`10.0.4.20`和`10.0.4.21`各收到`5`个`/healthz`请求,说明负载均衡配置成功。
|
|
|
|
|
|
## 配置Keepalived
|
|
|
|
|
|
在 [40讲](https://time.geekbang.org/column/article/411663),我们分别在`10.0.4.20`和`10.0.4.21`服务器上安装了Keepalived。这里,我来介绍下如何配置Keepalived,实现Nginx的高可用。为了避免故障恢复时,VIP切换造成的服务延时,这一讲采用Keepalived的非抢占模式。
|
|
|
|
|
|
配置Keepalived的流程比较复杂,分为创建腾讯云HAVIP、主服务器配置、备服务器配置、测试Keepalived、VIP绑定公网IP和测试公网访问六大步,每一步中都有很多小步骤,下面我们来一步步地看下。
|
|
|
|
|
|
### **第一步:创建腾讯云HAVIP**
|
|
|
|
|
|
公有云厂商的普通内网IP,出于安全考虑(如避免ARP欺骗等),不支持主机通过ARP宣告IP 。如果用户直接在`keepalived.conf`文件中指定一个普通内网IP为virtual IP,当Keepalived将virtual IP从MASTER机器切换到BACKUP机器时,将无法更新IP和MAC地址的映射,而需要调API来进行IP切换。所以,这里的VIP需要申请腾讯云的HAVIP。
|
|
|
|
|
|
申请的流程可以分为下面4步:
|
|
|
|
|
|
1. 登录私有网络控制台**。**
|
|
|
2. 在左侧导航栏中,选择【IP与网卡】>【高可用虚拟IP】。
|
|
|
3. 在HAVIP管理页面,选择所在地域,单击【申请】。
|
|
|
4. 在弹出的【申请高可用虚拟IP】对话框中输入名称,选择HAVIP所在的私有网络和子网等信息,单击【确定】即可。
|
|
|
|
|
|

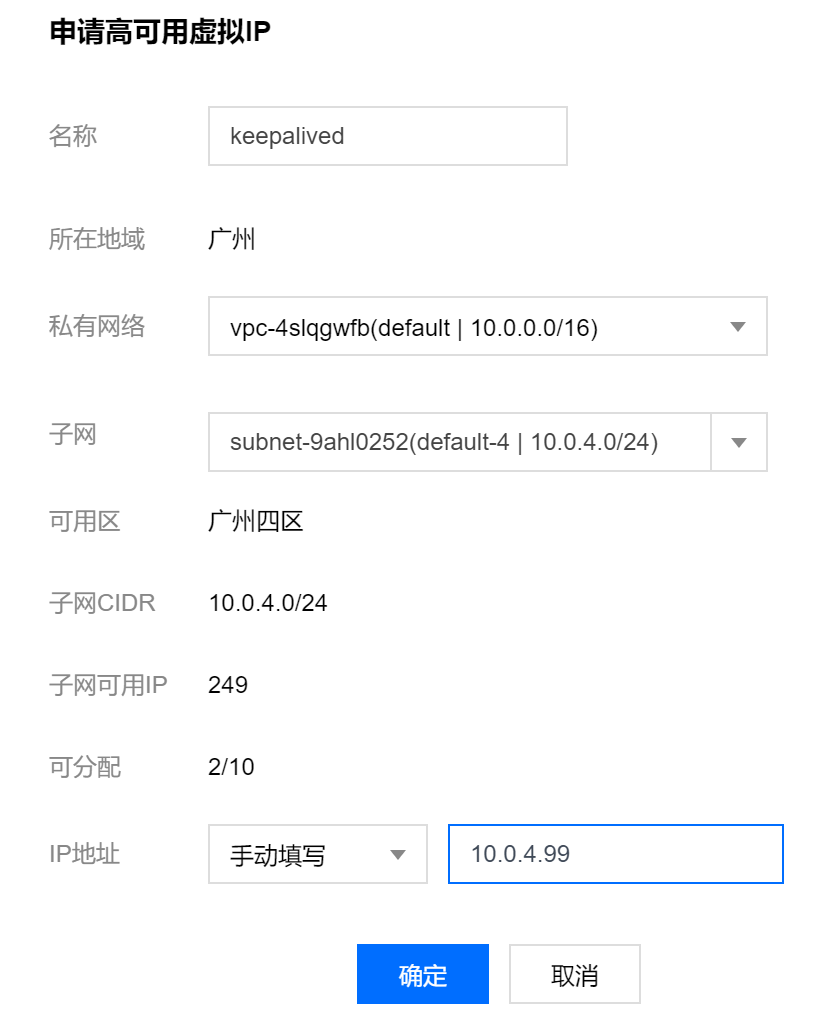

这里选择的私有网络和子网,需要和`10.0.4.20`、`10.0.4.21`相同。HAVIP 的 IP 地址可以自动分配,也可以手动填写,这里我们手动填写为10.0.4.99。申请页面如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/a4/11/a49d6e7e080d658392dbb144a1560811.png?wh=827x1016)
|
|
|
|
|
|
### 第二步:主服务器配置
|
|
|
|
|
|
进行主服务器配置,可以分为两步。
|
|
|
|
|
|
**首先,修改Keepalived配置文件。**
|
|
|
|
|
|
登陆服务器`10.0.4.20`,编辑`/etc/keepalived/keepalived.conf`,修改配置,修改后配置内容如下(参考:[configs/ha/10.0.4.20/keepalived.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.20/keepalived.conf)):
|
|
|
|
|
|
```bash
|
|
|
# 全局定义,定义全局的配置选项
|
|
|
global_defs {
|
|
|
# 指定keepalived在发生切换操作时发送email,发送给哪些email
|
|
|
# 建议在keepalived_notify.sh中发送邮件
|
|
|
notification_email {
|
|
|
acassen@firewall.loc
|
|
|
}
|
|
|
notification_email_from Alexandre.Cassen@firewall.loc # 发送email时邮件源地址
|
|
|
smtp_server 192.168.200.1 # 发送email时smtp服务器地址
|
|
|
smtp_connect_timeout 30 # 连接smtp的超时时间
|
|
|
router_id VM-4-20-centos # 机器标识,通常可以设置为hostname
|
|
|
vrrp_skip_check_adv_addr # 如果接收到的报文和上一个报文来自同一个路由器,则不执行检查。默认是跳过检查
|
|
|
vrrp_garp_interval 0 # 单位秒,在一个网卡上每组gratuitous arp消息之间的延迟时间,默认为0
|
|
|
vrrp_gna_interval 0 # 单位秒,在一个网卡上每组na消息之间的延迟时间,默认为0
|
|
|
}
|
|
|
# 检测脚本配置
|
|
|
vrrp_script checkhaproxy
|
|
|
{
|
|
|
script "/etc/keepalived/check_nginx.sh" # 检测脚本路径
|
|
|
interval 5 # 检测时间间隔(秒)
|
|
|
weight 0 # 根据该权重改变priority,当值为0时,不改变实例的优先级
|
|
|
}
|
|
|
# VRRP实例配置
|
|
|
vrrp_instance VI_1 {
|
|
|
state BACKUP # 设置初始状态为'备份'
|
|
|
interface eth0 # 设置绑定VIP的网卡,例如eth0
|
|
|
virtual_router_id 51 # 配置集群VRID,互为主备的VRID需要是相同的值
|
|
|
nopreempt # 设置非抢占模式,只能设置在state为backup的节点上
|
|
|
priority 100 # 设置优先级,值范围0~254,值越大优先级越高,最高的为master
|
|
|
advert_int 1 # 组播信息发送时间间隔,两个节点必须设置一样,默认为1秒
|
|
|
# 验证信息,两个节点必须一致
|
|
|
authentication {
|
|
|
auth_type PASS # 认证方式,可以是PASS或AH两种认证方式
|
|
|
auth_pass 1111 # 认证密码
|
|
|
}
|
|
|
unicast_src_ip 10.0.4.20 # 设置本机内网IP地址
|
|
|
unicast_peer {
|
|
|
10.0.4.21 # 对端设备的IP地址
|
|
|
}
|
|
|
# VIP,当state为master时添加,当state为backup时删除
|
|
|
virtual_ipaddress {
|
|
|
10.0.4.99 # 设置高可用虚拟VIP,如果是腾讯云的CVM,需要填写控制台申请到的HAVIP地址。
|
|
|
}
|
|
|
notify_master "/etc/keepalived/keepalived_notify.sh MASTER" # 当切换到master状态时执行脚本
|
|
|
notify_backup "/etc/keepalived/keepalived_notify.sh BACKUP" # 当切换到backup状态时执行脚本
|
|
|
notify_fault "/etc/keepalived/keepalived_notify.sh FAULT" # 当切换到fault状态时执行脚本
|
|
|
notify_stop "/etc/keepalived/keepalived_notify.sh STOP" # 当切换到stop状态时执行脚本
|
|
|
garp_master_delay 1 # 设置当切为主状态后多久更新ARP缓存
|
|
|
garp_master_refresh 5 # 设置主节点发送ARP报文的时间间隔
|
|
|
# 跟踪接口,里面任意一块网卡出现问题,都会进入故障(FAULT)状态
|
|
|
track_interface {
|
|
|
eth0
|
|
|
}
|
|
|
# 要执行的检查脚本
|
|
|
track_script {
|
|
|
checkhaproxy
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
这里有几个注意事项:
|
|
|
|
|
|
* 确保已经配置了garp相关参数。因为Keepalived依赖ARP报文更新IP信息,如果缺少这些参数,会导致某些场景下主设备不发送ARP,进而导致通信异常。garp相关参数配置如下:
|
|
|
|
|
|
```plain
|
|
|
garp_master_delay 1
|
|
|
garp_master_refresh 5
|
|
|
|
|
|
```
|
|
|
|
|
|
* 确定没有采用 strict 模式,即需要删除vrrp\_strict配置。
|
|
|
* 配置中的`/etc/keepalived/check_nginx.sh`和`/etc/keepalived/keepalived_notify.sh`脚本文件,可分别拷贝自[scripts/check\_nginx.sh](https://github.com/marmotedu/iam/blob/v1.0.8/scripts/check_nginx.sh)和[scripts/keepalived\_notify.sh](https://github.com/marmotedu/iam/blob/v1.0.8/scripts/keepalived_notify.sh)。
|
|
|
|
|
|
**然后,重启Keepalived:**
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl restart keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
### 第三步:备服务器配置
|
|
|
|
|
|
进行备服务器配置也分为两步。
|
|
|
|
|
|
**首先,修改Keepalived配置文件。**
|
|
|
|
|
|
登陆服务器`10.0.4.21`,编辑`/etc/keepalived/keepalived.conf`,修改配置,修改后配置内容如下(参考:[configs/ha/10.0.4.21/keepalived.conf](https://github.com/marmotedu/iam/blob/v1.0.8/configs/ha/10.0.4.21/keepalived.conf)):
|
|
|
|
|
|
```plain
|
|
|
# 全局定义,定义全局的配置选项
|
|
|
global_defs {
|
|
|
# 指定keepalived在发生切换操作时发送email,发送给哪些email
|
|
|
# 建议在keepalived_notify.sh中发送邮件
|
|
|
notification_email {
|
|
|
acassen@firewall.loc
|
|
|
}
|
|
|
notification_email_from Alexandre.Cassen@firewall.loc # 发送email时邮件源地址
|
|
|
smtp_server 192.168.200.1 # 发送email时smtp服务器地址
|
|
|
smtp_connect_timeout 30 # 连接smtp的超时时间
|
|
|
router_id VM-4-21-centos # 机器标识,通常可以设置为hostname
|
|
|
vrrp_skip_check_adv_addr # 如果接收到的报文和上一个报文来自同一个路由器,则不执行检查。默认是跳过检查
|
|
|
vrrp_garp_interval 0 # 单位秒,在一个网卡上每组gratuitous arp消息之间的延迟时间,默认为0
|
|
|
vrrp_gna_interval 0 # 单位秒,在一个网卡上每组na消息之间的延迟时间,默认为0
|
|
|
}
|
|
|
# 检测脚本配置
|
|
|
vrrp_script checkhaproxy
|
|
|
{
|
|
|
script "/etc/keepalived/check_nginx.sh" # 检测脚本路径
|
|
|
interval 5 # 检测时间间隔(秒)
|
|
|
weight 0 # 根据该权重改变priority,当值为0时,不改变实例的优先级
|
|
|
}
|
|
|
# VRRP实例配置
|
|
|
vrrp_instance VI_1 {
|
|
|
state BACKUP # 设置初始状态为'备份'
|
|
|
interface eth0 # 设置绑定VIP的网卡,例如eth0
|
|
|
virtual_router_id 51 # 配置集群VRID,互为主备的VRID需要是相同的值
|
|
|
nopreempt # 设置非抢占模式,只能设置在state为backup的节点上
|
|
|
priority 50 # 设置优先级,值范围0~254,值越大优先级越高,最高的为master
|
|
|
advert_int 1 # 组播信息发送时间间隔,两个节点必须设置一样,默认为1秒
|
|
|
# 验证信息,两个节点必须一致
|
|
|
authentication {
|
|
|
auth_type PASS # 认证方式,可以是PASS或AH两种认证方式
|
|
|
auth_pass 1111 # 认证密码
|
|
|
}
|
|
|
unicast_src_ip 10.0.4.21 # 设置本机内网IP地址
|
|
|
unicast_peer {
|
|
|
10.0.4.20 # 对端设备的IP地址
|
|
|
}
|
|
|
# VIP,当state为master时添加,当state为backup时删除
|
|
|
virtual_ipaddress {
|
|
|
10.0.4.99 # 设置高可用虚拟VIP,如果是腾讯云的CVM,需要填写控制台申请到的HAVIP地址。
|
|
|
}
|
|
|
notify_master "/etc/keepalived/keepalived_notify.sh MASTER" # 当切换到master状态时执行脚本
|
|
|
notify_backup "/etc/keepalived/keepalived_notify.sh BACKUP" # 当切换到backup状态时执行脚本
|
|
|
notify_fault "/etc/keepalived/keepalived_notify.sh FAULT" # 当切换到fault状态时执行脚本
|
|
|
notify_stop "/etc/keepalived/keepalived_notify.sh STOP" # 当切换到stop状态时执行脚本
|
|
|
garp_master_delay 1 # 设置当切为主状态后多久更新ARP缓存
|
|
|
garp_master_refresh 5 # 设置主节点发送ARP报文的时间间隔
|
|
|
# 跟踪接口,里面任意一块网卡出现问题,都会进入故障(FAULT)状态
|
|
|
track_interface {
|
|
|
eth0
|
|
|
}
|
|
|
# 要执行的检查脚本
|
|
|
track_script {
|
|
|
checkhaproxy
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
**然后,重启Keepalived:**
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl restart keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
### 第四步:测试Keepalived
|
|
|
|
|
|

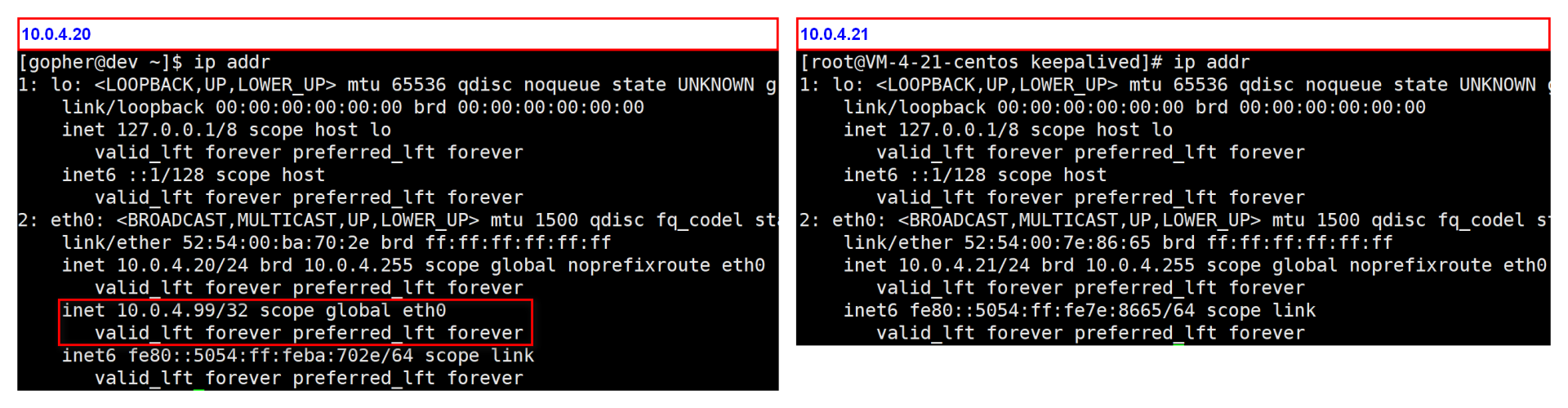

上面的配置中,`10.0.4.20`的优先级更高,所以正常情况下`10.0.4.20`将被选择为主节点,如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/54/79/54968f40707b779e2ab70d3ab5a53479.png?wh=1920x500)
|
|
|
|
|
|
接下来,我们分别模拟一些故障场景,来看下配置是否生效。
|
|
|
|
|
|
**场景1:Keepalived故障**
|
|
|
|
|
|

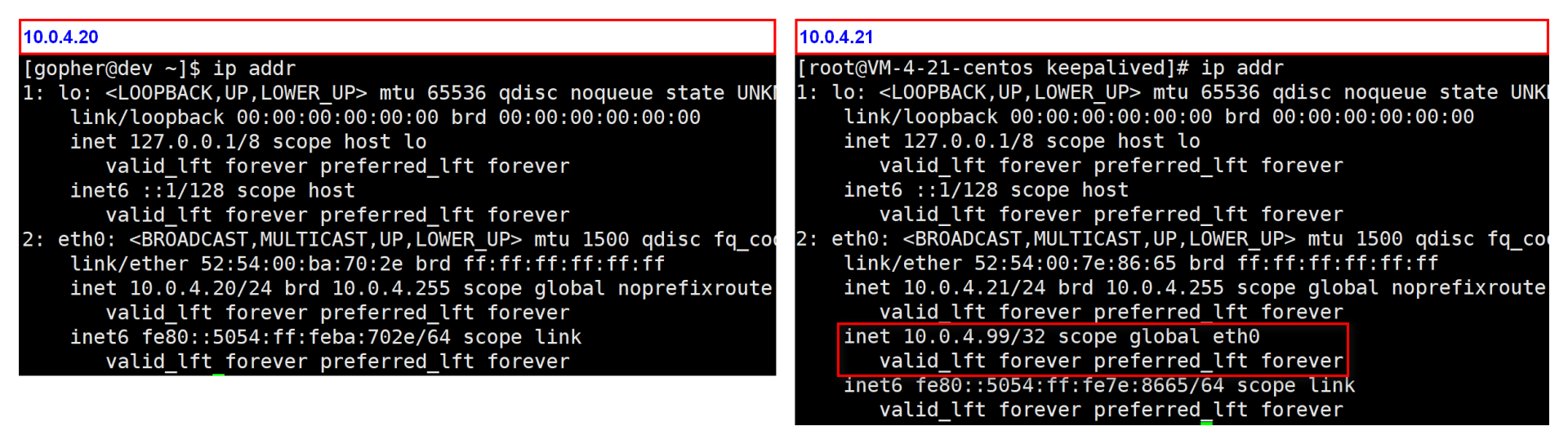

在`10.0.4.20`服务器上执行`sudo systemctl stop keepalived`模拟Keepalived故障,查看VIP,如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/2a/ee/2a57e958bd9fce3b9c842c1cf09c48ee.png?wh=1920x544)
|
|
|
|
|
|
可以看到,VIP从`10.0.4.20`服务器上,漂移到了`10.0.4.21`服务器上。查看`/var/log/keepalived.log`,可以看到`10.0.4.20`服务器新增如下一行日志:
|
|
|
|
|
|
```plain
|
|
|
[2020-10-14 14:01:51] notify_stop
|
|
|
|
|
|
```
|
|
|
|
|
|
`10.0.4.21`服务器新增如下日志:
|
|
|
|
|
|
```plain
|
|
|
[2020-10-14 14:01:52] notify_master
|
|
|
|
|
|
```
|
|
|
|
|
|
**场景2:Nginx故障**
|
|
|
|
|
|
在`10.0.4.20`和`10.0.4.21`服务器上分别执行`sudo systemctl restart keepalived`,让VIP漂移到`10.0.4.20`服务器上。
|
|
|
|
|
|
在`10.0.4.20`服务器上,执行 `sudo systemctl stop nginx` 模拟Nginx故障,查看VIP,如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/2a/ee/2a57e958bd9fce3b9c842c1cf09c48ee.png?wh=1920x544)
|
|
|
|
|
|
可以看到,VIP从`10.0.4.20`服务器上,漂移到了`10.0.4.21`服务器上。查看`/var/log/keepalived.log`,可以看到`10.0.4.20`服务器新增如下一行日志:
|
|
|
|
|
|
```plain
|
|
|
[2020-10-14 14:02:34] notify_fault
|
|
|
|
|
|
```
|
|
|
|
|
|
`10.0.4.21` 服务器新增如下日志:
|
|
|
|
|
|
```plain
|
|
|
[2020-10-14 14:02:35] notify_master
|
|
|
|
|
|
```
|
|
|
|
|
|
**场景3:Nginx恢复**
|
|
|
|
|
|
基于**场景2**,在`10.0.4.20`服务器上执行`sudo systemctl start nginx`恢复Nginx,查看VIP,如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/2a/ee/2a57e958bd9fce3b9c842c1cf09c48ee.png?wh=1920x544)
|
|
|
|
|
|
可以看到,VIP仍然在`10.0.4.21`服务器上,没有被`10.0.4.20`抢占。查看`/var/log/keepalived.log`,可以看到`10.0.4.20`服务器新增如下一行日志:
|
|
|
|
|
|
```plain
|
|
|
[2020-10-14 14:03:44] notify_backup
|
|
|
|
|
|
```
|
|
|
|
|
|
`10.0.4.21`服务器没有新增日志。
|
|
|
|
|
|
### 第五步:VIP绑定公网IP
|
|
|
|
|
|
到这里,我们已经成功配置了Keepalived + Nginx的高可用方案。但是,我们的VIP是内网,还不能通过外网访问。这时候,我们需要将VIP绑定一个外网IP,供外网访问。在腾讯云上,可通过绑定弹性公网IP来实现外网访问,需要先申请公网IP,然后将VIP绑定弹性公网IP。下面我来讲讲具体步骤。
|
|
|
|
|
|
申请公网IP:
|
|
|
|
|
|
1. 登录**私有网络控制台。**
|
|
|
2. 在左侧导航栏中,选择【IP与网卡】>【弹性公网IP】。
|
|
|
3. 在弹性公网IP管理页面,选择所在地域,单击【申请】。
|
|
|
|
|
|
将VIP绑定弹性公网IP:
|
|
|
|
|
|
1. 登录**私有网络控制台**。
|
|
|
2. 在左侧导航栏中,选择【IP与网卡】>【高可用虚拟】。
|
|
|
3. 单击需要绑定的HAVIP所在行的【绑定】。
|
|
|

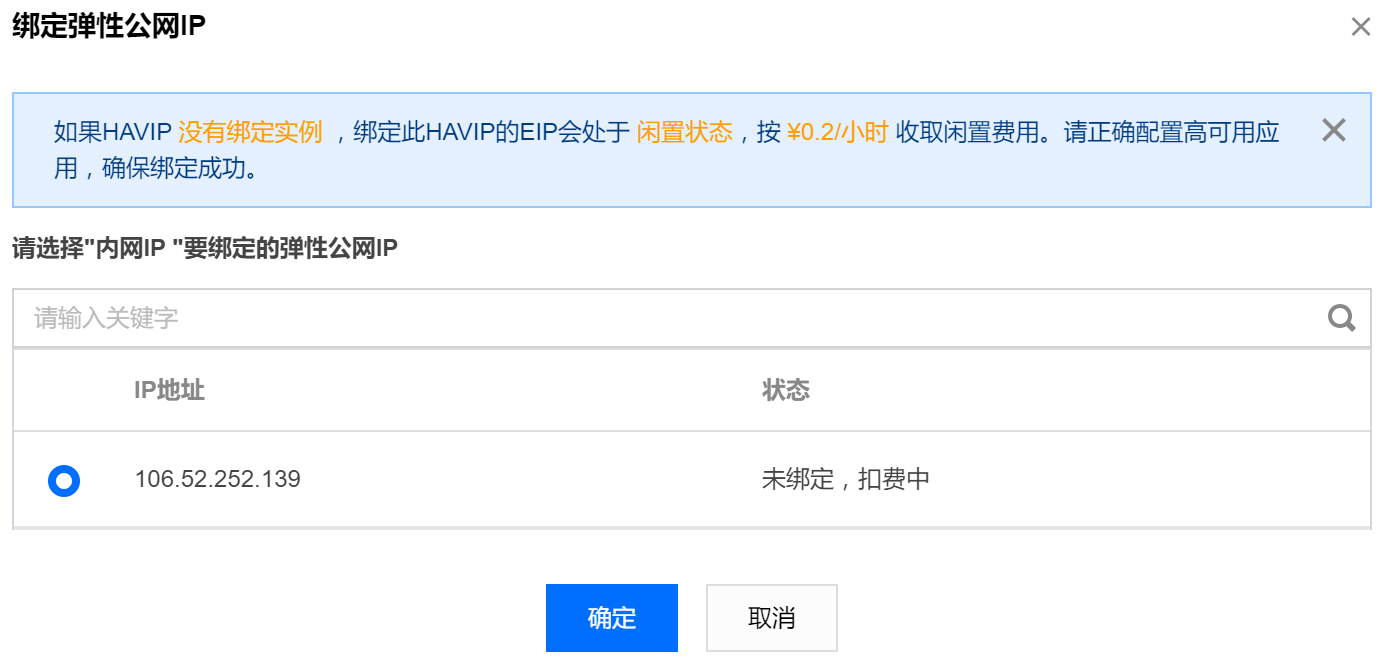

4. 在弹出界面中,选择需要绑定的公网IP即可,如下图所示:
|
|
|
|
|
|
![图片](https://static001.geekbang.org/resource/image/83/62/83bc9f4595325e9d339e7c3269aa3462.png?wh=1388x666)
|
|
|
|
|
|
绑定的弹性公网IP是`106.52.252.139`。
|
|
|
|
|
|
这里提示下,腾讯云平台中,如果HAVIP没有绑定实例,绑定HAVIP的EIP会处于闲置状态,按`¥0.2/小时` 收取闲置费用。所以,你需要正确配置高可用应用,确保绑定成功。
|
|
|
|
|
|
### 第六步:测试公网访问
|
|
|
|
|
|
最后,你可以通过执行如下命令来测试:
|
|
|
|
|
|
```bash
|
|
|
$ curl -H"Host: iam.api.marmotedu.com" http://106.52.252.139/healthz -H"iam.api.marmotedu.com"
|
|
|
{"status":"ok"}
|
|
|
|
|
|
```
|
|
|
|
|
|
可以看到,我们可以成功通过公网访问后端的高可用服务。到这里,我们成功部署了一个可用性很高的IAM应用。
|
|
|
|
|
|
## 总结
|
|
|
|
|
|
今天,我主要讲了如何使用Nginx和Keepalived,来部署一个高可用的IAM应用。
|
|
|
|
|
|
为了部署一个高可用的IAM应用,我们至少需要两台服务器,并且部署相同的服务iam-apiserver、iam-authz-server、iam-pump。而且,选择其中一台服务器部署数据库服务:MariaDB、Redis、MongoDB。
|
|
|
|
|
|
为了安全和性能,iam-apiserver、iam-authz-server、iam-pump服务都是通过内网来访问数据库服务的。这一讲,我还介绍了如何配置Nginx来实现负载均衡,如何配置Keepalived来实现Nginx的高可用。
|
|
|
|
|
|
## 课后练习
|
|
|
|
|
|
1. 思考下,当前部署架构下如果iam-apiserver需要扩容,可以怎么扩容?
|
|
|
2. 思考下,当VIP切换时,如何实现告警功能,给系统运维人员告警?
|
|
|
|
|
|
欢迎你在留言区与我交流讨论,我们下一讲见。
|
|
|
|
