# 40 | 软件部署实战（上）：部署方案及负载均衡、高可用组件介绍
|
|
|
|
|
|
你好，我是孔令飞。
|
|
|
|
|
|
接下来，我们就进入到这门课的最后一个模块，服务部署部分的学习。在这一模块中，我会带着你一步一步地部署一个生产级可用的IAM应用。
|
|
|
|
|
|
在 [03讲](https://time.geekbang.org/column/article/378082) 中，我们快速在单机上部署了IAM系统，但这样的系统缺少高可用、弹性扩容等能力，是很脆弱的，遇到流量波峰、发布变更很容易出问题。在系统真正上线前，我们需要重新调整部署架构，来保证我们的系统具有负载均衡、高可用、弹性伸缩等核心运维能力。
|
|
|
|
|
|
考虑到你手中的系统资源有限，这一模块会尽量简单地展示如何部署一个相对高可用的IAM系统。按照我讲的部署方法，基本上可以上线一个中小型的系统。
|
|
|
|
|
|
在这一模块中，我会介绍两种部署方式。
|
|
|
|
|
|
第一种是传统的部署方式，基于物理机/虚拟机来部署，容灾、弹性伸缩能力要部署人员自己实现。第二种是容器化部署方式，基于Docker、Kubernetes来部署，容灾、弹性伸缩等能力，可以借助Kubernetes自带的能力来实现。
|
|
|
|
|
|
接下来的三讲，我们先来看下传统的部署方式，也就是如何基于虚拟机来部署IAM应用。今天我主要讲跟IAM部署相关的两个组件，Nginx + Keepalived的相关功能。
|
|
|
|
|
|
## 部署方案
|
|
|
|
|
|
先来整体看下我们的部署方案。
|
|
|
|
|
|
这里，我采用Nginx + Keepalived来部署一个高可用的架构，同时将组件都部署在内网，来保证服务的安全和性能。
|
|
|
|
|
|
部署需要两台物理机/虚拟机，组件之间通过内网访问。所需的服务器如下表所示：
|
|
|
|
|
|
|
|
|
|
|
|

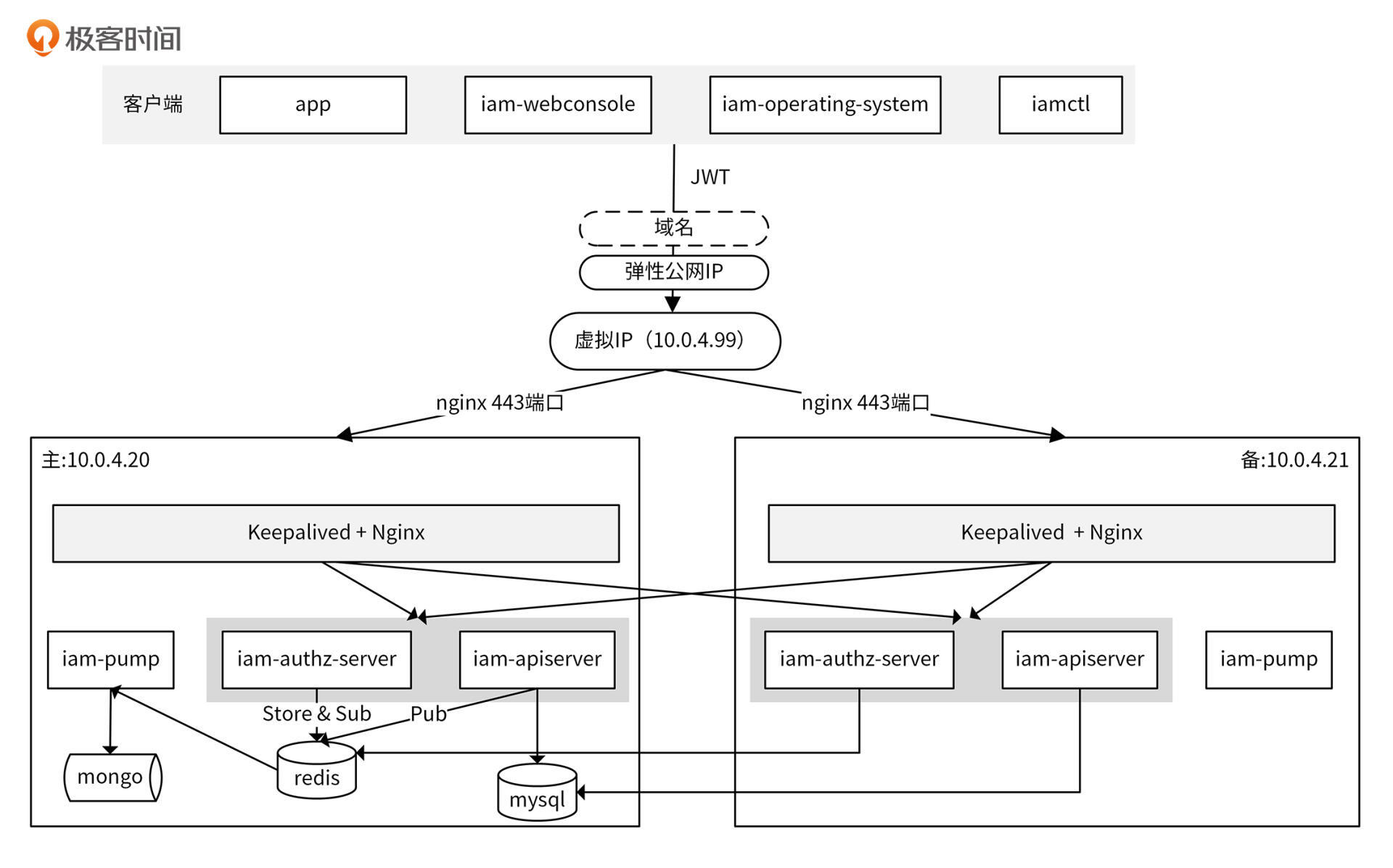

两台服务器均为腾讯云CVM，VIP（Virtual IP，虚拟IP）为`10.0.4.99`。部署架构如下图所示：
|
|
|
|
|
|
|
|
|
|
|
|
这里我来具体介绍下图中的部署架构。部署采用的这两台CVM服务器，一主一备，它们共享同一个VIP。同一时刻，VIP只在一台主设备上生效，当主服务器出现故障时，备用服务器会自动接管VIP，继续提供服务。
|
|
|
|
|
|
主服务器上部署了`iam-apiserver`、`iam-authz-server`、`iam-pump`和数据库`mongodb`、`redis`、`mysql`。备服务器部署了`iam-apiserver`、`iam-authz-server`和`iam-pump`。备服务器中的组件通过内网`10.0.4.20`访问主服务器中的数据库组件。
|
|
|
|
|
|
主备服务器同时安装了Keepalived和Nginx，通过Nginx的反向代理功能和负载均衡功能，实现后端服务`iam-apiserver`和`iam-authz-server`的高可用，通过Keepalived实现Nginx的高可用。
|
|
|
|
|
|
我们通过给虚拟IP绑定腾讯云弹性公网IP，从而使客户端可以通过外网IP访问内网的Nginx服务器（`443`端口），如果想通过域名访问内网，还可以申请域名指向该弹性公网IP。
|
|
|
|
|
|
通过以上部署方案，我们可以实现一个具有较高可用性的IAM系统，它主要具备下面这几个能力。
|
|
|
|
|
|
* 高性能：可以通过Nginx的负载均衡功能，水平扩容IAM服务，从而实现高性能。
|
|
|
* 具备容灾能力：通过Nginx实现IAM服务的高可用，通过Keepalived实现Nginx的高可用，从而实现核心组件的高可用。
|
|
|
* 具备水平扩容能力：通过Nginx的负载均衡功能，实现IAM服务的水平扩容。
|
|
|
* 高安全性：将所有组件部署在内网，客户端只能通过`VIP:443`端口访问Nginx服务，并且通过开启TLS认证和JWT认证，保障服务有一个比较高的安全性。因为是腾讯云CVM，所以也可以借助腾讯云的能力再次提高服务器的安全性，比如安全组、DDoS防护、主机安全防护、云监控、云防火墙等。
|
|
|
|
|
|
这里说明下，为了简化IAM应用的安装配置过程，方便你上手实操，有些能力，例如数据库高可用、进程监控和告警、自动伸缩等能力的构建方式，这里没有涉及到。这些能力的构建方式，你可以在日后的工作中慢慢学习和掌握。
|
|
|
|
|
|
接下来，我们看下这个部署方案中用到的两个核心组件，Nginx和Keepalived。我会介绍下它们的安装和配置方法，为你下一讲的学习做准备。
|
|
|
|
|
|
## Nginx安装和配置
|
|
|
|
|
|
### Nginx功能简介
|
|
|
|
|
|
这里先简单介绍下Nginx。Nginx是一个轻量级、高性能、开源的HTTP服务器和反向代理服务器。IAM系统使用了Nginx反向代理和负载均衡的功能，下面我就来分别介绍下。
|
|
|
|
|
|
为什么需要反向代理呢？在实际的生产环境中，服务部署的网络（内网）跟外部网络（外网）通常是不通的，这就需要一台既能够访问内网又能够访问外网的服务器来做中转，这种服务器就是反向代理服务器。Nginx作为反向代理服务器，简单的配置如下：
|
|
|
|
|
|
```plain
|
|
|
server {
|
|
|
listen 80;
|
|
|
server_name iam.marmotedu.com;
|
|
|
client_max_body_size 1024M;
|
|
|
|
|
|
location / {
|
|
|
proxy_set_header Host $http_host;
|
|
|
proxy_set_header X-Forwarded-Host $http_host;
|
|
|
proxy_set_header X-Real-IP $remote_addr;
|
|
|
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
|
|
|
proxy_pass http://127.0.0.1:8080/;
|
|
|
client_max_body_size 100m;
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
Nginx的反向代理功能，能够根据不同的配置规则转发到不同的后端服务器上。假如我们在IP为`x.x.x.x`的服务器上，用上面说的Nginx配置启动Nginx，当我们访问`http://x.x.x.x:80/`时，会将请求转发到`http://127.0.0.1:8080/`。`listen 80`指定了Nginx服务器的监听端口，`proxy_pass http://127.0.0.1:8080/`则指定了转发路径。
|
|
|
|
|
|
Nginx另一个常用的功能是七层负载均衡。所谓的负载均衡，就是指当Nginx收到一个HTTP请求后，会根据负载策略将请求转发到不同的后端服务器上。比如iam-apiserver部署在两台服务器A和B上，当请求到达Nginx后，Nginx会根据A和B服务器上的负载情况，将请求转发到负载较小的那台服务器上。
|
|
|
|
|
|
这里要求iam-apiserver是无状态的服务。Nginx有多种负载均衡策略，可以满足不同场景下的负载均衡需求。
|
|
|
|
|
|
### **Nginx安装步骤**
|
|
|
|
|
|
接下来，我就来介绍下如何安装和配置Nginx。
|
|
|
|
|
|
我们分别在`10.0.4.20`和`10.0.4.21`服务器上执行如下步骤，安装Nginx。
|
|
|
|
|
|
在CentOS 8.x系统上，我们可以使用yum命令来安装，具体安装过程可以分为下面4个步骤。
|
|
|
|
|
|
第一步，安装Nginx：
|
|
|
|
|
|
```bash
|
|
|
$ sudo yum -y install nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
第二步，确认Nginx安装成功：
|
|
|
|
|
|
```bash
|
|
|
$ nginx -v
|
|
|
nginx version: nginx/1.14.1
|
|
|
|
|
|
```
|
|
|
|
|
|
第三步，启动Nginx，并设置开机启动：
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl start nginx
|
|
|
$ sudo systemctl enable nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
Nginx默认监听`80`端口，启动Nginx前要确保`80`端口没有被占用。当然，你也可以通过修改Nginx配置文件`/etc/nginx/nginx.conf`修改Nginx监听端口。
|
|
|
|
|
|
第四步，查看Nginx启动状态：
|
|
|
|
|
|
```bash
|
|
|
$ systemctl status nginx
|
|
|
|
|
|
```
|
|
|
|
|
|
输出中有`active (running)`字符串，说明成功启动。如果Nginx启动失败，你可以查看`/var/log/nginx/error.log`日志文件，定位错误原因。
|
|
|
|
|
|
## Keepalived安装和配置
|
|
|
|
|
|
Nginx自带负载均衡功能，并且当Nginx后端某个服务器故障后，Nginx会自动剔除该服务器，将请求转发到可用的服务器，通过这种方式实现后端API服务的高可用。但是 Nginx是单点的，如果Nginx挂了，后端的所有服务器就都不能访问，所以在实际生产环境中，也需要对Nginx做高可用。
|
|
|
|
|
|
业界最普遍采用的方法是通过Keepalived对前端Nginx实现高可用。Keepalived + Nginx的高可用方案具有服务功能强大、维护简单等特点。
|
|
|
|
|
|
接下来，我们来看下如何安装和配置Keepalived。
|
|
|
|
|
|
### Keepalived安装步骤
|
|
|
|
|
|
我们分别在`10.0.4.20`和`10.0.4.21`服务器上执行下面5个步骤，安装Keepalived。
|
|
|
|
|
|
第一步，下载Keepalived的最新版本（这门课安装了当前的最新版本 `2.1.5`）：
|
|
|
|
|
|
```bash
|
|
|
$ wget https://www.keepalived.org/software/keepalived-2.1.5.tar.gz
|
|
|
|
|
|
```
|
|
|
|
|
|
第二步，安装Keepalived：
|
|
|
|
|
|
```bash
|
|
|
$ sudo yum -y install openssl-devel # keepalived依赖OpenSSL，先安装依赖
|
|
|
$ tar -xvzf keepalived-2.1.5.tar.gz
|
|
|
$ cd keepalived-2.1.5
|
|
|
$ ./configure --prefix=/usr/local/keepalived
|
|
|
$ make
|
|
|
$ sudo make install
|
|
|
|
|
|
```
|
|
|
|
|
|
第三步，配置Keepalived：
|
|
|
|
|
|
```bash
|
|
|
$ sudo mkdir /etc/keepalived # 安装后，默认没有创建/etc/keepalived目录
|
|
|
$ sudo cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf
|
|
|
$ sudo cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
Keepalived的systemd uint配置，默认使用了`/usr/local/keepalived/etc/sysconfig/keepalived`作为其`EnvironmentFile`，我们还需要把它修改为`/etc/sysconfig/keepalived`文件。编辑`/lib/systemd/system/keepalived.service`文件，设置`EnvironmentFile`，值如下：
|
|
|
|
|
|
```bash
|
|
|
EnvironmentFile=-/etc/sysconfig/keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
第四步，启动Keepalived，并设置开机启动：
|
|
|
|
|
|
```bash
|
|
|
$ sudo systemctl start keepalived
|
|
|
$ sudo systemctl enable keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
这里要注意，Keepalived启动时不会校验配置文件是否正确，所以我们要小心修改配置，防止出现意想不到的问题。
|
|
|
|
|
|
第五步，查看Keepalived的启动状态：
|
|
|
|
|
|
```bash
|
|
|
$ systemctl status keepalived
|
|
|
|
|
|
```
|
|
|
|
|
|
输出中有`active (running)`字符串，说明成功启动。Keepalived的日志保存在`/var/log/messages`中，你有需要的话可以查看。
|
|
|
|
|
|
### Keepalived配置文件解析
|
|
|
|
|
|
Keepalived的默认配置文件为`/etc/keepalived/keepalived.conf`，下面是一个Keepalived配置：
|
|
|
|
|
|
```plain
|
|
|
# 全局定义，定义全局的配置选项
|
|
|
global_defs {
|
|
|
# 指定keepalived在发生切换操作时发送email，发送给哪些email
|
|
|
# 建议在keepalived_notify.sh中发送邮件
|
|
|
notification_email {
|
|
|
acassen@firewall.loc
|
|
|
}
|
|
|
notification_email_from Alexandre.Cassen@firewall.loc # 发送email时邮件源地址
|
|
|
smtp_server 192.168.200.1 # 发送email时smtp服务器地址
|
|
|
smtp_connect_timeout 30 # 连接smtp的超时时间
|
|
|
router_id VM-4-21-centos # 机器标识，通常可以设置为hostname
|
|
|
vrrp_skip_check_adv_addr # 如果接收到的报文和上一个报文来自同一个路由器，则不执行检查。默认是跳过检查
|
|
|
vrrp_garp_interval 0 # 单位秒，在一个网卡上每组gratuitous arp消息之间的延迟时间，默认为0
|
|
|
vrrp_gna_interval 0 # 单位秒，在一个网卡上每组na消息之间的延迟时间，默认为0
|
|
|
}
|
|
|
# 检测脚本配置
|
|
|
vrrp_script checkhaproxy
|
|
|
{
|
|
|
script "/etc/keepalived/check_nginx.sh" # 检测脚本路径
|
|
|
interval 5 # 检测时间间隔（秒）
|
|
|
weight 0 # 根据该权重改变priority，当值为0时，不改变实例的优先级
|
|
|
}
|
|
|
# VRRP实例配置
|
|
|
vrrp_instance VI_1 {
|
|
|
state BACKUP # 设置初始状态为'备份'
|
|
|
interface eth0 # 设置绑定VIP的网卡，例如eth0
|
|
|
virtual_router_id 51 # 配置集群VRID，互为主备的VRID需要是相同的值
|
|
|
nopreempt # 设置非抢占模式，只能设置在state为backup的节点上
|
|
|
priority 50 # 设置优先级，值范围0～254，值越大优先级越高，最高的为master
|
|
|
advert_int 1 # 组播信息发送时间间隔，两个节点必须设置一样，默认为1秒
|
|
|
# 验证信息，两个节点必须一致
|
|
|
authentication {
|
|
|
auth_type PASS # 认证方式，可以是PASS或AH两种认证方式
|
|
|
auth_pass 1111 # 认证密码
|
|
|
}
|
|
|
unicast_src_ip 10.0.4.21 # 设置本机内网IP地址
|
|
|
unicast_peer {
|
|
|
10.0.4.20 # 对端设备的IP地址
|
|
|
}
|
|
|
# VIP，当state为master时添加，当state为backup时删除
|
|
|
virtual_ipaddress {
|
|
|
10.0.4.99 # 设置高可用虚拟VIP，如果是腾讯云的CVM，需要填写控制台申请到的HAVIP地址。
|
|
|
}
|
|
|
notify_master "/etc/keepalived/keepalived_notify.sh MASTER" # 当切换到master状态时执行脚本
|
|
|
notify_backup "/etc/keepalived/keepalived_notify.sh BACKUP" # 当切换到backup状态时执行脚本
|
|
|
notify_fault "/etc/keepalived/keepalived_notify.sh FAULT" # 当切换到fault状态时执行脚本
|
|
|
notify_stop "/etc/keepalived/keepalived_notify.sh STOP" # 当切换到stop状态时执行脚本
|
|
|
garp_master_delay 1 # 设置当切为主状态后多久更新ARP缓存
|
|
|
garp_master_refresh 5 # 设置主节点发送ARP报文的时间间隔
|
|
|
# 跟踪接口，里面任意一块网卡出现问题，都会进入故障(FAULT)状态
|
|
|
track_interface {
|
|
|
eth0
|
|
|
}
|
|
|
# 要执行的检查脚本
|
|
|
track_script {
|
|
|
checkhaproxy
|
|
|
}
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
这里解析下配置文件，大致分为下面4个部分。
|
|
|
|
|
|
* global\_defs：全局定义，定义全局的配置选项。
|
|
|
* vrrp\_script checkhaproxy：检测脚本配置。
|
|
|
* vrrp\_instance VI\_1：VRRP实例配置。
|
|
|
* virtual\_server：LVS配置。如果没有配置LVS+Keepalived，就不用设置这个选项。这门课中，我们使用Nginx代替LVS，所以无需配置`virtual_server`（配置示例中不再展示）。
|
|
|
|
|
|
只有在网络故障或者自身出问题时，Keepalived才会进行VIP切换。但实际生产环境中，我们往往使用Keepalived来监控其他进程，当业务进程出故障时切换VIP，从而保障业务进程的高可用。
|
|
|
|
|
|
为了让Keepalived感知到Nginx的运行状况，我们需要指定`vrrp_script`脚本，`vrrp_script`脚本可以根据退出码，判断Nginx进程是否正常，`0`正常，非`0`不正常。当不正常时，Keepalived会进行VIP切换。为了实现业务进程的监控，我们需要设置`vrrp_script`和`track_script`：
|
|
|
|
|
|
```plain
|
|
|
vrrp_script checkhaproxy
|
|
|
{
|
|
|
script "/etc/keepalived/check_nginx.sh"
|
|
|
interval 3
|
|
|
weight -20
|
|
|
}
|
|
|
|
|
|
vrrp_instance test
|
|
|
{
|
|
|
...
|
|
|
track_script
|
|
|
{
|
|
|
checkhaproxy
|
|
|
}
|
|
|
...
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
这里，我介绍下上面配置中的一些配置项。
|
|
|
|
|
|
* script：指定脚本路径。
|
|
|
* interval：表示Keepalived执行脚本的时间间隔（秒）。
|
|
|
* weight：检测权重，可以改变`priority`的值。例如，`-20`表示检测失败时，优先级`-20`，成功时不变。`20`表示检测成功时，优先级`+20`，失败时不变。
|
|
|
|
|
|
## 总结
|
|
|
|
|
|
今天我主要讲了跟IAM部署相关的两个组件，Nginx + Keepalived的相关功能。
|
|
|
|
|
|
我们可以基于物理机/虚拟机来部署IAM应用，在部署IAM应用时，需要确保整个应用具备高可用和弹性扩缩容能力。你可以通过Nginx的反向代理功能和负载均衡功能实现后端服务iam-apiserver和iam-authz-server的高可用，通过Keepalived实现Nginx的高可用，通过Nginx + Keepalived组合，来实现IAM应用的高可用和弹性伸缩能力。
|
|
|
|
|
|
## 课后练习
|
|
|
|
|
|
1. Keepalived的主备服务器要接在同一个交换机上。思考下，如果交换机故障，如何实现整个系统的高可用？
|
|
|
2. iam-pump是有状态的服务，思考下，如何实现iam-pump的高可用？
|
|
|
|
|
|
欢迎你在留言区与我交流讨论，我们下一讲见。
|
|
|
|
