# 02 | 几行汇编几行C：实现一个最简单的内核
|
|
|
|
|
|
你好，我是LMOS。
|
|
|
|
|
|
我们知道，在学习许多编程语言一开始的时候，都有一段用其语言编写的经典程序——Hello World。这不过是某一操作系统平台之上的应用程序，却心高气傲地问候世界。
|
|
|
|
|
|
而我们学习操作系统的时候，那么也不妨撇开其它现有的操作系统，基于硬件，写一个最小的操作系统——Hello OS，先练练手、热热身，直观感受一下。
|
|
|
|
|
|
本节课的配套代码，你可以从[这里](https://gitee.com/lmos/cosmos/tree/master/lesson02/HelloOS)下载。
|
|
|
|
|
|
请注意，这节课主要是演示思路，不要求你马上动手实现。详细的环境安装、配置我们到第十节课再详细展开。有兴趣上手的同学，可以参考留言区置顶的实验笔记探索。
|
|
|
|
|
|
## PC机的引导流程
|
|
|
|
|
|
看标题就知道，写操作系统要用汇编和C语言，尽管这个Hello OS很小，但也要用到两种编程语言。其实，现有的商业操作系统都是用这两种语言开发出来的。
|
|
|
|
|
|
先不用害怕，Hello OS的代码量很少。
|
|
|
|
|
|
其实，我们也不打算从PC的引导程序开始写起，原因是目前我们的知识储备还不够，所以先借用一下GRUB引导程序，只要我们的PC机上安装了Ubuntu Linux操作系统，GRUB就已经存在了。这会大大降低我们开始的难度，也不至于打消你的热情。
|
|
|
|
|
|
|
|
|
|
|
|

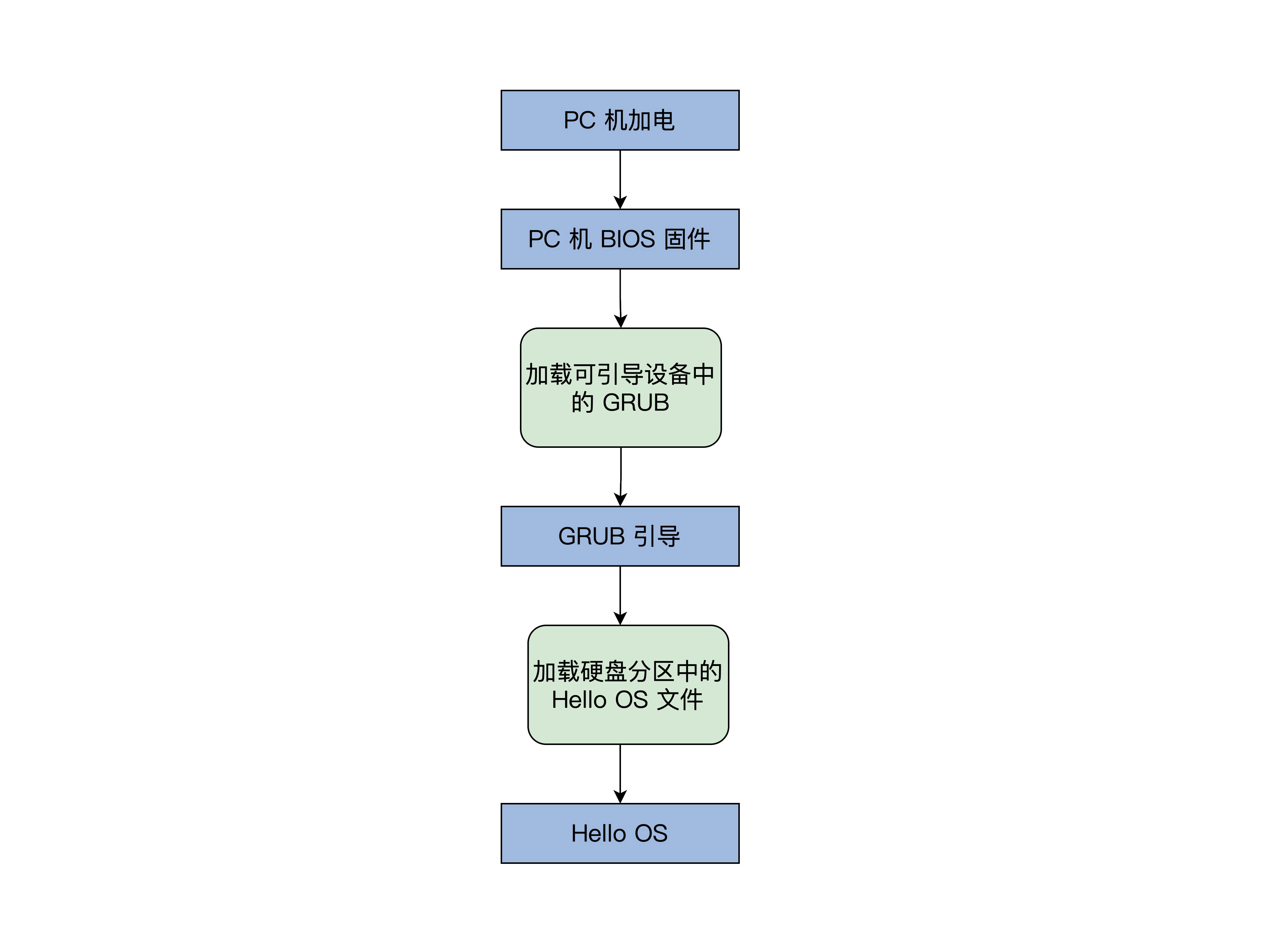

那在写Hello OS之前，我们先要搞清楚Hello OS的引导流程，如下图所示：
|
|
|
|
|
|
|
|
|
|
|
|
简单解释一下，PC机BIOS固件是固化在PC机主板上的ROM芯片中的，掉电也能保存，PC机上电后的第一条指令就是BIOS固件中的，它负责**检测和初始化CPU、内存及主板平台**，然后加载引导设备（大概率是硬盘）中的第一个扇区数据，到0x7c00地址开始的内存空间，再接着跳转到0x7c00处执行指令，在我们这里的情况下就是GRUB引导程序。
|
|
|
|
|
|
当然，更先进的[UEFI BIOS](https://www.uefi.org/)则不同，这里就不深入其中了，你可以通过链接自行了解。
|
|
|
|
|
|
## Hello OS引导汇编代码
|
|
|
|
|
|
明白了PC机的启动流程，下面只剩下我们的Hello OS了，我们马上就去写好它。
|
|
|
|
|
|
我们先来写一段汇编代码。这里我要特别说明一个问题：为什么不能直接用C？
|
|
|
|
|
|
**C作为通用的高级语言，不能直接操作特定的硬件，而且C语言的函数调用、函数传参，都需要用栈。**
|
|
|
|
|
|
栈简单来说就是一块内存空间，其中数据满足**后进先出**的特性，它由CPU特定的栈寄存器指向，所以我们要先用汇编代码处理好这些C语言的工作环境。
|
|
|
|
|
|
```
|
|
|
;彭东 @ 2021.01.09
|
|
|
MBT_HDR_FLAGS EQU 0x00010003
|
|
|
MBT_HDR_MAGIC EQU 0x1BADB002 ;多引导协议头魔数
|
|
|
MBT_HDR2_MAGIC EQU 0xe85250d6 ;第二版多引导协议头魔数
|
|
|
global _start ;导出_start符号
|
|
|
extern main ;导入外部的main函数符号
|
|
|
[section .start.text] ;定义.start.text代码节
|
|
|
[bits 32] ;汇编成32位代码
|
|
|
_start:
|
|
|
jmp _entry
|
|
|
ALIGN 8
|
|
|
mbt_hdr:
|
|
|
dd MBT_HDR_MAGIC
|
|
|
dd MBT_HDR_FLAGS
|
|
|
dd -(MBT_HDR_MAGIC+MBT_HDR_FLAGS)
|
|
|
dd mbt_hdr
|
|
|
dd _start
|
|
|
dd 0
|
|
|
dd 0
|
|
|
dd _entry
|
|
|
;以上是GRUB所需要的头
|
|
|
ALIGN 8
|
|
|
mbt2_hdr:
|
|
|
DD MBT_HDR2_MAGIC
|
|
|
DD 0
|
|
|
DD mbt2_hdr_end - mbt2_hdr
|
|
|
DD -(MBT_HDR2_MAGIC + 0 + (mbt2_hdr_end - mbt2_hdr))
|
|
|
DW 2, 0
|
|
|
DD 24
|
|
|
DD mbt2_hdr
|
|
|
DD _start
|
|
|
DD 0
|
|
|
DD 0
|
|
|
DW 3, 0
|
|
|
DD 12
|
|
|
DD _entry
|
|
|
DD 0
|
|
|
DW 0, 0
|
|
|
DD 8
|
|
|
mbt2_hdr_end:
|
|
|
;以上是GRUB2所需要的头
|
|
|
;包含两个头是为了同时兼容GRUB、GRUB2
|
|
|
ALIGN 8
|
|
|
_entry:
|
|
|
;关中断
|
|
|
cli
|
|
|
;关不可屏蔽中断
|
|
|
in al, 0x70
|
|
|
or al, 0x80
|
|
|
out 0x70,al
|
|
|
;重新加载GDT
|
|
|
lgdt [GDT_PTR]
|
|
|
jmp dword 0x8 :_32bits_mode
|
|
|
_32bits_mode:
|
|
|
;下面初始化C语言可能会用到的寄存器
|
|
|
mov ax, 0x10
|
|
|
mov ds, ax
|
|
|
mov ss, ax
|
|
|
mov es, ax
|
|
|
mov fs, ax
|
|
|
mov gs, ax
|
|
|
xor eax,eax
|
|
|
xor ebx,ebx
|
|
|
xor ecx,ecx
|
|
|
xor edx,edx
|
|
|
xor edi,edi
|
|
|
xor esi,esi
|
|
|
xor ebp,ebp
|
|
|
xor esp,esp
|
|
|
;初始化栈，C语言需要栈才能工作
|
|
|
mov esp,0x9000
|
|
|
;调用C语言函数main
|
|
|
call main
|
|
|
;让CPU停止执行指令
|
|
|
halt_step:
|
|
|
halt
|
|
|
jmp halt_step
|
|
|
GDT_START:
|
|
|
knull_dsc: dq 0
|
|
|
kcode_dsc: dq 0x00cf9e000000ffff
|
|
|
kdata_dsc: dq 0x00cf92000000ffff
|
|
|
k16cd_dsc: dq 0x00009e000000ffff
|
|
|
k16da_dsc: dq 0x000092000000ffff
|
|
|
GDT_END:
|
|
|
GDT_PTR:
|
|
|
GDTLEN dw GDT_END-GDT_START-1
|
|
|
GDTBASE dd GDT_START
|
|
|
|
|
|
```
|
|
|
|
|
|
以上的汇编代码（/lesson02/HelloOS/entry.asm）分为4个部分：
|
|
|
|
|
|
1.代码1~40行，用汇编定义的GRUB的多引导协议头，其实就是一定格式的数据，我们的Hello OS是用GRUB引导的，当然要遵循**GRUB的多引导协议标准**，让GRUB能识别我们的Hello OS。之所以有两个引导头，是为了兼容GRUB1和GRUB2。
|
|
|
|
|
|
2.代码44~52行，关掉中断，设定CPU的工作模式。你现在可能不懂，没事儿，后面CPU相关的课程我们会专门再研究它。
|
|
|
|
|
|
3.代码54~73行，初始化CPU的寄存器和C语言的运行环境。
|
|
|
|
|
|
4.代码78~87行，GDT\_START开始的，是CPU工作模式所需要的数据，同样，后面讲CPU时会专门介绍。
|
|
|
|
|
|
## Hello OS的主函数
|
|
|
|
|
|
到这，不知道你有没有发现一个问题?上面的汇编代码调用了main函数，而在其代码中并没有看到其函数体，而是从外部引入了一个符号。
|
|
|
|
|
|
那是因为这个函数是用C语言写的在（/lesson02/HelloOS/main.c）中，最终它们分别由nasm和GCC编译成可链接模块，由LD链接器链接在一起，形成可执行的程序文件：
|
|
|
|
|
|
```
|
|
|
//彭东 @ 2021.01.09
|
|
|
#include "vgastr.h"
|
|
|
void main()
|
|
|
{
|
|
|
printf("Hello OS!");
|
|
|
return;
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
以上这段代码，你应该很熟悉了吧？不过这不是应用程序的main函数，而是Hello OS的main函数。
|
|
|
|
|
|
其中的printf也不是应用程序库中的那个printf了，而是需要我们自己实现了。你可以先停下歇歇，再去实现printf函数。
|
|
|
|
|
|
## 控制计算机屏幕
|
|
|
|
|
|
接着我们再看下显卡，这和我们接下来要写的代码有直接关联。
|
|
|
|
|
|
计算机屏幕显示往往是显卡的输出，显卡有很多形式：集成在主板的叫集显，做在CPU芯片内的叫核显，独立存在通过PCIE接口连接的叫独显，性能依次上升，价格也是。
|
|
|
|
|
|
独显的高性能是游戏玩家们所钟爱的，3D图形显示往往要涉及顶点处理、多边形的生成和变换、纹理、着色、打光、栅格化等。而这些任务的计算量超级大，所以独显往往有自己的RAM、多达几百个运算核心的处理器。因此独显不仅仅是可以显示图像，而且可以执行大规模并行计算，比如“挖矿”。
|
|
|
|
|
|
我们要在屏幕上显示字符，就要编程操作显卡。
|
|
|
|
|
|
其实无论我们PC上是什么显卡，它们都支持一种叫**VESA**的标准，这种标准下有两种工作模式：字符模式和图形模式。显卡们为了兼容这种标准，不得不自己提供一种叫VGABIOS的固件程序。
|
|
|
|
|
|
下面，我们来看看显卡的字符模式的工作细节。
|
|
|
|
|
|
它把屏幕分成24行，每行80个字符，把这（24\*80）个位置映射到以0xb8000地址开始的内存中，每两个字节对应一个字符，其中一个字节是字符的ASCII码，另一个字节为字符的颜色值。如下图所示：
|
|
|
|
|
|
|
|
|
|
|
|
明白了显卡的字符模式的工作细节，下面我们开始写代码。
|
|
|
|
|
|
这里先提个醒：**C语言字符串是以0结尾的，其字符编码通常是utf8，而utf8编码对ASCII字符是兼容的，即英文字符的ASCII编码和utf8编码是相等的**（关于[utf8](https://www.utf8.com/)编码你可以自行了解）。
|
|
|
|
|
|
```
|
|
|
//彭东 @ 2021.01.09
|
|
|
void _strwrite(char* string)
|
|
|
{
|
|
|
char* p_strdst = (char*)(0xb8000);//指向显存的开始地址
|
|
|
while (*string)
|
|
|
{
|
|
|
*p_strdst = *string++;
|
|
|
p_strdst += 2;
|
|
|
}
|
|
|
return;
|
|
|
}
|
|
|
|
|
|
void printf(char* fmt, ...)
|
|
|
{
|
|
|
_strwrite(fmt);
|
|
|
return;
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
代码很简单，printf函数直接调用了\_strwrite函数，而\_strwrite函数正是将字符串里每个字符依次定入到0xb8000地址开始的显存中，而p\_strdst每次加2，这也是为了跳过字符的颜色信息的空间。
|
|
|
|
|
|
到这，Hello OS相关的代码就写好了，下面就是编译和安装了。你可别以为这个事情就简单了，下面请跟着我去看一看。
|
|
|
|
|
|
## 编译和安装Hello OS
|
|
|
|
|
|
Hello OS的代码都已经写好，这时就要进入安装测试环节了。在安装之前，我们要进行系统编译，即把每个代码模块编译最后链接成可执行的二进制文件。
|
|
|
|
|
|
你可能觉得我在小题大做，编译不就是输入几条命令吗，这么简单的工作也值得一说？
|
|
|
|
|
|
确实，对于我们Hello OS的编译工作来说特别简单，因为总共才三个代码文件，最多四条命令就可以完成。
|
|
|
|
|
|
但是以后我们Hello OS的文件数量会爆炸式增长，一个成熟的商业操作系统更是多达几万个代码模块文件，几千万行的代码量，是这世间最复杂的软件工程之一。所以需要一个牛逼的工具来控制这个巨大的编译过程。
|
|
|
|
|
|
## make工具
|
|
|
|
|
|
make历史悠久，小巧方便，也是很多成熟操作系统编译所使用的构建工具。
|
|
|
|
|
|
在软件开发中，make是一个工具程序，它读取一个叫“makefile”的文件，也是一种文本文件，这个文件中写好了构建软件的规则，它能根据这些规则自动化构建软件。
|
|
|
|
|
|
makefile文件中规则是这样的：首先有一个或者多个构建目标称为“target”；目标后面紧跟着用于构建该目标所需要的文件，目标下面是构建该目标所需要的命令及参数。
|
|
|
|
|
|
与此同时，它也检查文件的依赖关系，如果需要的话，它会调用一些外部软件来完成任务。
|
|
|
|
|
|
第一次构建目标后，下一次执行make时，它会根据该目标所依赖的文件是否更新决定是否编译该目标，如果所依赖的文件没有更新且该目标又存在，那么它便不会构建该目标。这种特性非常有利于编译程序源代码。
|
|
|
|
|
|
任何一个Linux发行版中都默认自带这个make程序，所以不需要额外的安装工作，我们直接使用即可。
|
|
|
|
|
|
为了让你进一步了解make的使用，接下来我们一起看一个有关makefile的例子：
|
|
|
|
|
|
```
|
|
|
CC = gcc #定义一个宏CC 等于gcc
|
|
|
CFLAGS = -c #定义一个宏 CFLAGS 等于-c
|
|
|
OBJS_FILE = file.o file1.o file2.o file3.o file4.o #定义一个宏
|
|
|
.PHONY : all everything #定义两个伪目标all、everything
|
|
|
all:everything #伪目标all依赖于伪目标everything
|
|
|
everything :$(OBJS_FILE) #伪目标everything依赖于OBJS_FILE，而OBJS_FILE是宏会被
|
|
|
#替换成file.o file1.o file2.o file3.o file4.o
|
|
|
%.o : %.c
|
|
|
$(CC) $(CFLAGS) -o $@ $<
|
|
|
|
|
|
```
|
|
|
|
|
|
我来解释一下这个例子：
|
|
|
|
|
|
make规定“#”后面为注释，make处理makefile时会自动丢弃。
|
|
|
|
|
|
makefile中可以定义宏，方法是**在一个字符串后跟一个“=”或者“:=”符号**，引用宏时要用“$(宏名)”，宏最终会在宏出现的地方替换成相应的字符串，例如：$(CC)会被替换成gcc，$( OBJS\_FILE) 会被替换成file.o file1.o file2.o file3.o file4.o。
|
|
|
|
|
|
.PHONY在makefile中表示定义伪目标。所谓伪目标，就是它不代表一个真正的文件名，在执行make时可以指定这个目标来执行其所在规则定义的命令。但是伪目标可以依赖于另一个伪目标或者文件，例如：all依赖于everything，everything最终依赖于file.c file1.c file2.c file3.c file4.c。
|
|
|
|
|
|
虽然我们会发现，everything下面并没有相关的执行命令，但是下面有个通用规则：“%.o : %.c”。其中的“%”表示通配符，表示所有以“.o”结尾的文件依赖于所有以“.c”结尾的文件。
|
|
|
|
|
|
例如：file.c、file1.c、file2.c、file3.c、file4.c，通过这个通用规则会自动转换为依赖关系：file.o: file.c、file1.o: file1.c、file2.o: file2.c、file3.o: file3.c、file4.o: file4.c。
|
|
|
|
|
|
然后，针对这些依赖关系，分别会执行：$(CC) $(CFLAGS) -o $@ $<命令，当然最终会转换为：gcc –c –o xxxx.o xxxx.c，这里的“xxxx”表示一个具体的文件名。
|
|
|
|
|
|
## 编译
|
|
|
|
|
|
下面我们用一张图来描述我们Hello OS的编译过程，如下所示：
|
|
|
|
|
|
|
|
|
|
|
|
## 安装Hello OS
|
|
|
|
|
|
经过上述流程，我们就会得到Hello OS.bin文件，但是我们还要让GRUB能够找到它，才能在计算机启动时加载它。这个过程我们称为安装，不过这里没有写安装程序，得我们手动来做。
|
|
|
|
|
|
经研究发现，GRUB在启动时会加载一个grub.cfg的文本文件，根据其中的内容执行相应的操作，其中一部分内容就是启动项。
|
|
|
|
|
|
GRUB首先会显示启动项到屏幕，然后让我们选择启动项，最后GRUB根据启动项对应的信息，加载OS文件到内存。
|
|
|
|
|
|
下面来看看我们Hello OS的启动项：
|
|
|
|
|
|
```
|
|
|
menuentry 'HelloOS' {
|
|
|
insmod part_msdos #GRUB加载分区模块识别分区
|
|
|
insmod ext2 #GRUB加载ext文件系统模块识别ext文件系统
|
|
|
set root='hd0,msdos4' #注意boot目录挂载的分区，这是我机器上的情况
|
|
|
multiboot2 /boot/HelloOS.bin #GRUB以multiboot2协议加载HelloOS.bin
|
|
|
boot #GRUB启动HelloOS.bin
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
如果你不知道你的boot目录挂载的分区，可以在Linux系统的终端下输入命令：df /boot/，就会得到如下结果：
|
|
|
|
|
|
```
|
|
|
文件系统 1K-块 已用 可用 已用% 挂载点
|
|
|
/dev/sda4 48752308 8087584 38158536 18% /
|
|
|
|
|
|
```
|
|
|
|
|
|
其中的“sda4”就是硬盘的第四个分区（硬件分区选择MBR），但是GRUB的menuentry中不能写sda4，而是要写“hd0,msdos4”，这是GRUB的命名方式，hd0表示第一块硬盘，结合起来就是第一块硬盘的第四个分区。
|
|
|
|
|
|
把上面启动项的代码插入到你的Linux机器上的/boot/grub/grub.cfg文件末尾，然后把Hello OS.bin文件复制到/boot/目录下，一定注意**这里是追加不是覆盖**。最后重启计算机，你就可以看到Hello OS的启动选项了。
|
|
|
|
|
|
选择Hello OS，按下Enter键（或者重启按ESC键），这样就可以成功启动我们自己的Hello OS了。
|
|
|
|
|
|
## 重点回顾
|
|
|
|
|
|
有没有很开心？我们终于看到我们自己的OS运行了，就算它再简单也是我们自己的OS。下面我们再次回顾下这节课的重点。
|
|
|
|
|
|
首先，我们了解了从按下PC机电源开关开始，PC机的引导过程。它从CPU上电，到加载BIOS固件，再由BIOS固件对计算机进行自检和默认的初始化，并加载GRUB引导程序，最后由GRUB加载具体的操作系统。
|
|
|
|
|
|
其次，就到了我们这节课最难的部分，即用汇编语言和C语言实现我们的Hello OS。
|
|
|
|
|
|
第一步，用汇编程序初始化CPU的寄存器、设置CPU的工作模式和栈，最重要的是**加入了GRUB引导协议头**；第二步，切换到C语言，用C语言写好了**主函数和控制显卡输出的函数**，其间还了解了显卡的一些工作细节。
|
|
|
|
|
|
最后，就是编译和安装Hello OS了。我们用了make工具编译整个代码，其实make会根据一些规则调用具体的nasm、gcc、ld等编译器，然后形成Hello OS.bin文件，你把这个文件写复制到boot分区，写好GRUB启动项，这样就好了。
|
|
|
|
|
|
这里只是上上手，下面我们还会去准备一些别的东西，然后就真正开始了。但你此刻也许还有很多问题没有搞清楚，比如重新加载GDT、关中断等，先不要担心，我们后面会一一解决的。
|
|
|
|
|
|
## 思考题
|
|
|
|
|
|
以上printf函数定义，其中有个形式参数很奇怪，请你思考下：为什么是“…”形式参数，这个形式参数有什么作用？
|
|
|
|
|
|
欢迎你在留言区分享你的思考或疑问。
|
|
|
|
|
|
我是LMOS，我们下节课见！
|
|
|
|
