# 05 | 有序集合为何能同时支持点查询和范围查询？
|
|
|
|
|
|
你好，我是蒋德钧。
|
|
|
|
|
|
有序集合（Sorted Set）是Redis中一种重要的数据类型，它本身是集合类型，同时也可以支持集合中的元素带有权重，并按权重排序。
|
|
|
|
|
|
而曾经就有一位从事Redis开发的同学问我：为什么Sorted Set能同时提供以下两种操作接口，以及它们的复杂度分别是O(logN)+M和O(1)呢？
|
|
|
|
|
|
* ZRANGEBYSCORE：按照元素权重返回一个范围内的元素。
|
|
|
* ZSCORE：返回某个元素的权重值。
|
|
|
|
|
|
实际上，这个问题背后的本质是：**为什么Sorted Set既能支持高效的范围查询，同时还能以O(1)复杂度获取元素权重值？**
|
|
|
|
|
|
这其实就和Sorted Set底层的设计实现有关了。Sorted Set能支持范围查询，这是因为它的核心数据结构设计采用了跳表，而它又能以常数复杂度获取元素权重，这是因为它同时采用了哈希表进行索引。
|
|
|
|
|
|
那么，你是不是很好奇，Sorted Set是如何把这两种数据结构结合在一起的？它们又是如何进行协作的呢？今天这节课，我就来给你介绍下Sorted Set采用的双索引的设计思想和实现。理解和掌握这种双索引的设计思想，对于我们实现数据库系统是具有非常重要的参考价值的。
|
|
|
|
|
|
好，接下来，我们就先来看看Sorted Set的基本结构。
|
|
|
|
|
|
## Sorted Set基本结构
|
|
|
|
|
|
要想了解Sorted Set的结构，就需要阅读它的代码文件。这里你需要注意的是，在Redis源码中，Sorted Set的代码文件和其他数据类型不太一样，它并不像哈希表的dict.c/dict.h，或是压缩列表的ziplist.c/ziplist.h，具有专门的数据结构实现和定义文件。
|
|
|
|
|
|
Sorted Set的**实现代码在**[**t\_zset.c**](https://github.com/redis/redis/blob/5.0/src/t_zset.c)**文件中**，包括Sorted Set的各种操作实现，同时Sorted Set相关的**结构定义在**[**server.h**](https://github.com/redis/redis/blob/5.0/src/server.h)**文件中**。如果你想要了解学习Sorted Set的模块和操作，注意要从t\_zset.c和server.h这两个文件中查找。
|
|
|
|
|
|
好，在知道了Sorted Set所在的代码文件之后，我们可以先来看下它的结构定义。Sorted Set结构体的名称为zset，其中包含了两个成员，分别是哈希表dict和跳表zsl，如下所示。
|
|
|
|
|
|
```
|
|
|
typedef struct zset {
|
|
|
dict *dict;
|
|
|
zskiplist *zsl;
|
|
|
} zset;
|
|
|
|
|
|
```
|
|
|
|
|
|
在这节课一开始，我就说过Sorted Set这种同时采用跳表和哈希表两个索引结构的设计思想，是非常值得学习的。因为这种设计思想充分利用了跳表高效支持范围查询（如ZRANGEBYSCORE操作），以及哈希表高效支持单点查询（如ZSCORE操作）的特征。这样一来，我们就可以在一个数据结构中，同时高效支持范围查询和单点查询，这是单一索引结构比较难达到的效果。
|
|
|
|
|
|
不过，既然Sorted Set采用了跳表和哈希表两种索引结构来组织数据，我们在实现Sorted Set时就会面临以下两个问题：
|
|
|
|
|
|
* **跳表或是哈希表中，各自保存了什么样的数据？**
|
|
|
* **跳表和哈希表保存的数据是如何保持一致的？**
|
|
|
|
|
|
因为我已经在[第3讲](https://time.geekbang.org/column/article/400379)中给你介绍了Redis中哈希表的实现思路，所以接下来，我主要是给你介绍下跳表的设计和实现。通过学习跳表，你可以了解到跳表中保存的数据，以及跳表的常见操作。然后，我再带你来探究下Sorted Set如何将哈希表和跳表组合起来使用的，以及这两个索引结构中的数据是如何保持一致的。
|
|
|
|
|
|
## 跳表的设计与实现
|
|
|
|
|
|
首先，我们来了解下什么是跳表（skiplist）。
|
|
|
|
|
|
**跳表其实是一种多层的有序链表。**在课程中，为了便于说明，我把跳表中的层次从低到高排个序，最底下一层称为level0，依次往上是level1、level2等。
|
|
|
|
|
|

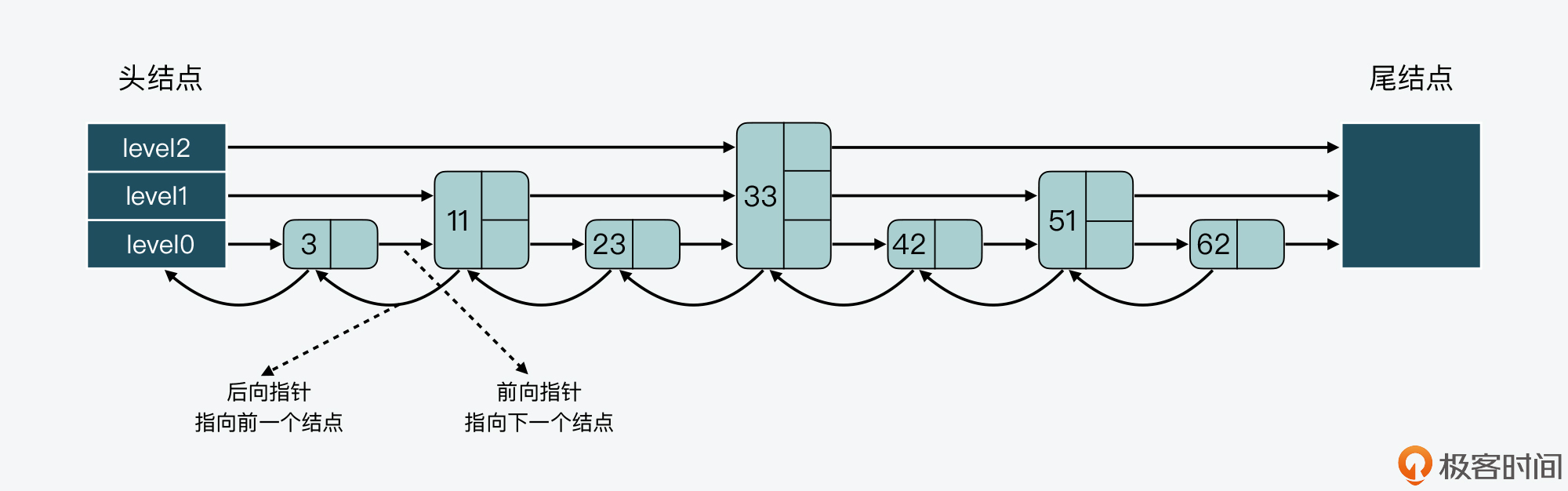

下图展示的是一个3层的跳表。其中，头结点中包含了三个指针，分别作为leve0到level2上的头指针。
|
|
|
|
|
|
|
|
|
|
|
|
可以看到，在level 0上一共有7个结点，分别是3、11、23、33、42、51、62，这些结点会通过指针连接起来，同时头结点中的level0指针会指向结点3。然后，在这7个结点中，结点11、33和51又都包含了一个指针，同样也依次连接起来，且头结点的level 1指针会指向结点11。这样一来，这3个结点就组成了level 1上的所有结点。
|
|
|
|
|
|
最后，结点33中还包含了一个指针，这个指针会指向尾结点，同时，头结点的level 2指针会指向结点33，这就形成了level 2，只不过level 2上只有1个结点33。
|
|
|
|
|
|
好，在对跳表有了直观印象后，我们再来看看跳表实现的具体数据结构。
|
|
|
|
|
|
### 跳表数据结构
|
|
|
|
|
|
我们先来看下跳表结点的结构定义，如下所示。
|
|
|
|
|
|
```
|
|
|
typedef struct zskiplistNode {
|
|
|
//Sorted Set中的元素
|
|
|
sds ele;
|
|
|
//元素权重值
|
|
|
double score;
|
|
|
//后向指针
|
|
|
struct zskiplistNode *backward;
|
|
|
//节点的level数组，保存每层上的前向指针和跨度
|
|
|
struct zskiplistLevel {
|
|
|
struct zskiplistNode *forward;
|
|
|
unsigned long span;
|
|
|
} level[];
|
|
|
} zskiplistNode;
|
|
|
|
|
|
```
|
|
|
|
|
|
首先，因为Sorted Set中既要保存元素，也要保存元素的权重，所以对应到跳表结点的结构定义中，就对应了sds类型的变量ele，以及double类型的变量score。此外，为了便于从跳表的尾结点进行倒序查找，每个跳表结点中还保存了一个后向指针（`*backward`），指向该结点的前一个结点。
|
|
|
|
|
|
然后，因为跳表是一个多层的有序链表，每一层也是由多个结点通过指针连接起来的。因此在跳表结点的结构定义中，还包含了一个zskiplistLevel结构体类型的**level数组**。
|
|
|
|
|
|
level数组中的每一个元素对应了一个zskiplistLevel结构体，也对应了跳表的一层。而zskiplistLevel结构体定义了一个指向下一结点的前向指针（`*forward`），这就使得结点可以在某一层上和后续结点连接起来。同时，zskiplistLevel结构体中还定义了**跨度**，这是用来记录结点在某一层上的`*forward`指针和该指针指向的结点之间，跨越了level0上的几个结点。
|
|
|
|
|
|

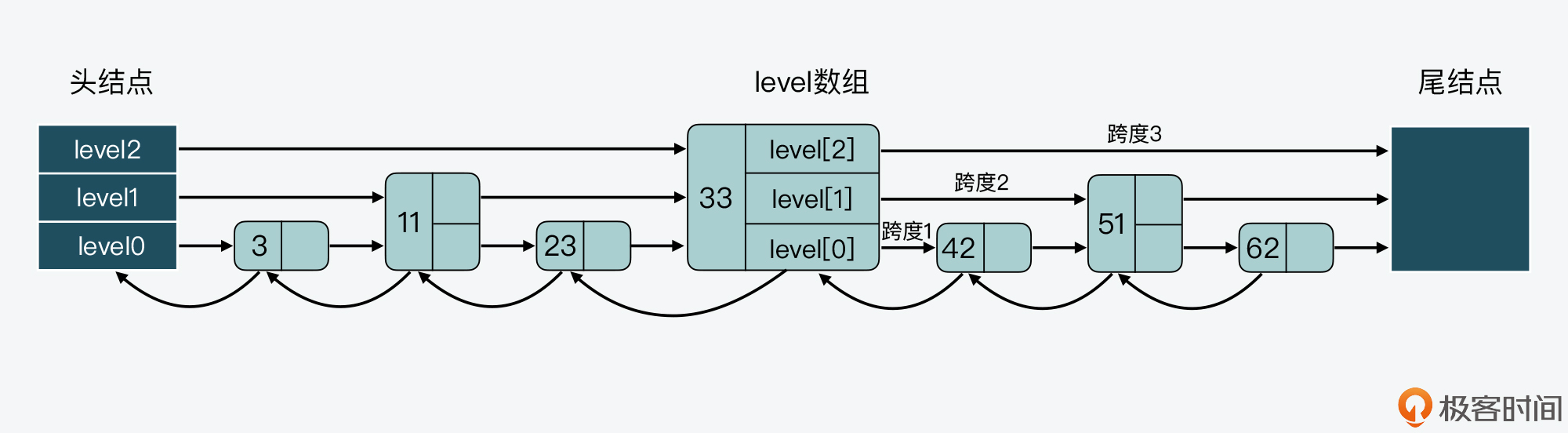

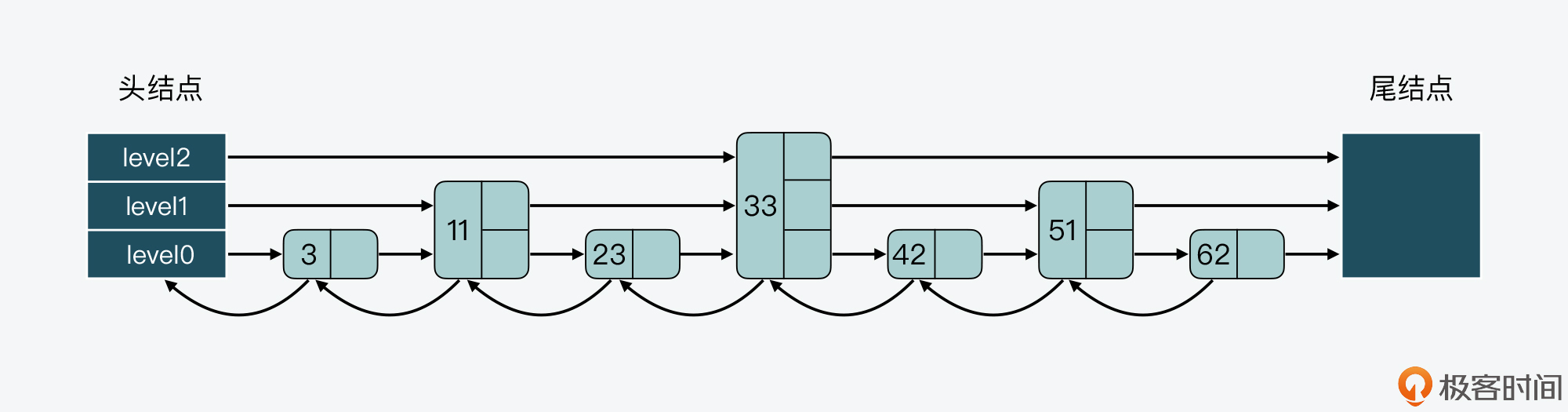

我们来看下面这张图，其中就展示了33结点的level数组和跨度情况。可以看到，33结点的level数组有三个元素，分别对应了三层level上的指针。此外，在level数组中，level 2、level1和level 0的跨度span值依次是3、2、1。
|
|
|
|
|
|
|
|
|
|
|
|
最后，因为跳表中的结点都是按序排列的，所以，对于跳表中的某个结点，我们可以把从头结点到该结点的查询路径上，各个结点在所查询层次上的`*forward`指针跨度，做一个累加。这个累加值就可以用来计算该结点在整个跳表中的顺序，另外这个结构特点还可以用来实现Sorted Set的rank操作，比如ZRANK、ZREVRANK等。
|
|
|
|
|
|
好，了解了跳表结点的定义后，我们可以来看看跳表的定义。在跳表的结构中，定义了跳表的头结点和尾结点、跳表的长度，以及跳表的最大层数，如下所示。
|
|
|
|
|
|
```
|
|
|
typedef struct zskiplist {
|
|
|
struct zskiplistNode *header, *tail;
|
|
|
unsigned long length;
|
|
|
int level;
|
|
|
} zskiplist;
|
|
|
|
|
|
```
|
|
|
|
|
|
因为跳表的每个结点都是通过指针连接起来的，所以我们在使用跳表时，只需要从跳表结构体中获得头结点或尾结点，就可以通过结点指针访问到跳表中的各个结点。
|
|
|
|
|
|
那么，当我们在Sorted Set中查找元素时，就对应到了Redis在跳表中查找结点，而此时，查询代码是否需要像查询常规链表那样，逐一顺序查询比较链表中的每个结点呢？
|
|
|
|
|
|
其实是不用的，因为这里的查询代码，可以使用跳表结点中的level数组来加速查询。
|
|
|
|
|
|
### 跳表结点查询
|
|
|
|
|
|
事实上，当查询一个结点时，跳表会先从头结点的最高层开始，查找下一个结点。而由于跳表结点同时保存了元素和权重，所以跳表在比较结点时，相应地有**两个判断条件**：
|
|
|
|
|
|
1. 当查找到的结点保存的元素权重，比要查找的权重小时，跳表就会继续访问该层上的下一个结点。
|
|
|
2. 当查找到的结点保存的元素权重，等于要查找的权重时，跳表会再检查该结点保存的SDS类型数据，是否比要查找的SDS数据小。如果结点数据小于要查找的数据时，跳表仍然会继续访问该层上的下一个结点。
|
|
|
|
|
|
但是，当上述两个条件都不满足时，跳表就会用到当前查找到的结点的level数组了。跳表会使用当前结点level数组里的下一层指针，然后沿着下一层指针继续查找，这就相当于跳到了下一层接着查找。
|
|
|
|
|
|
这部分的代码逻辑如下所示，因为在跳表中进行查找、插入、更新或删除操作时，都需要用到查询的功能，你可以重点了解下。
|
|
|
|
|
|
```
|
|
|
//获取跳表的表头
|
|
|
x = zsl->header;
|
|
|
//从最大层数开始逐一遍历
|
|
|
for (i = zsl->level-1; i >= 0; i--) {
|
|
|
...
|
|
|
while (x->level[i].forward && (x->level[i].forward->score < score || (x->level[i].forward->score == score
|
|
|
&& sdscmp(x->level[i].forward->ele,ele) < 0))) {
|
|
|
...
|
|
|
x = x->level[i].forward;
|
|
|
}
|
|
|
...
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
### 跳表结点层数设置
|
|
|
|
|
|
这样一来，有了level数组之后，一个跳表结点就可以在多层上被访问到了。而一个结点的level数组的层数也就决定了，该结点可以在几层上被访问到。
|
|
|
|
|
|
所以，当我们要决定结点层数时，实际上是要决定level数组具体有几层。
|
|
|
|
|
|
一种设计方法是，让每一层上的结点数约是下一层上结点数的一半，就像下面这张图展示的。第0层上的结点数是7，第1层上的结点数是3，约是第0层上结点数的一半。而第2层上的结点就33一个，约是第1层结点数的一半。
|
|
|
|
|
|
|
|
|
|
|
|
这种设计方法带来的好处是，当跳表从最高层开始进行查找时，由于每一层结点数都约是下一层结点数的一半，这种查找过程就类似于二分查找，**查找复杂度可以降低到O(logN)**。
|
|
|
|
|
|
但这种设计方法也会带来负面影响，那就是为了维持相邻两层上结点数的比例为2:1，一旦有新的结点插入或是有结点被删除，那么插入或删除处的结点，及其后续结点的层数都需要进行调整，而这样就带来了额外的开销。
|
|
|
|
|
|
我先来给你举个例子，看下不维持结点数比例的影响，这样虽然可以不调整层数，但是会增加查询复杂度。
|
|
|
|
|
|

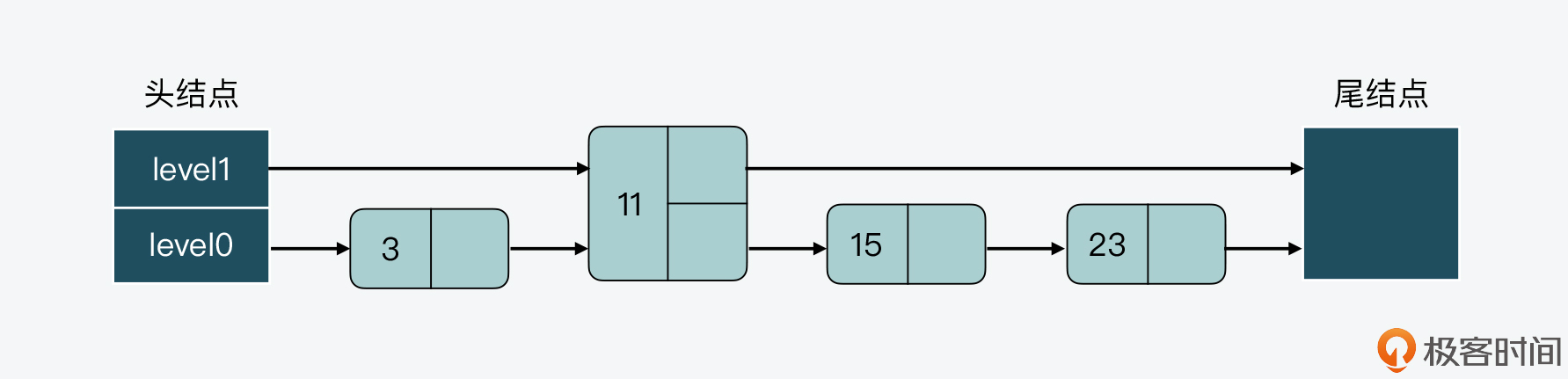

首先，假设当前跳表有3个结点，其数值分别是3、11、23，如下图所示。
|
|
|
|
|
|
|
|
|
|
|
|

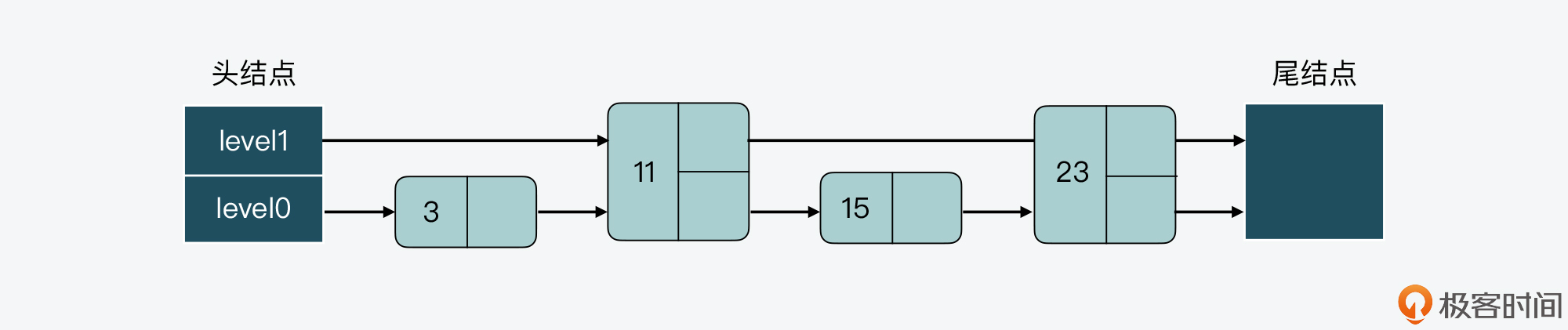

接着，假设现在要插入一个结点15，如果我们不调整其他结点的层数，而是直接插入结点15的话，那么插入后，跳表level 0和level 1两层上的结点数比例就变成了为4:1，如下图所示。
|
|
|
|
|
|
|
|
|
|
|
|

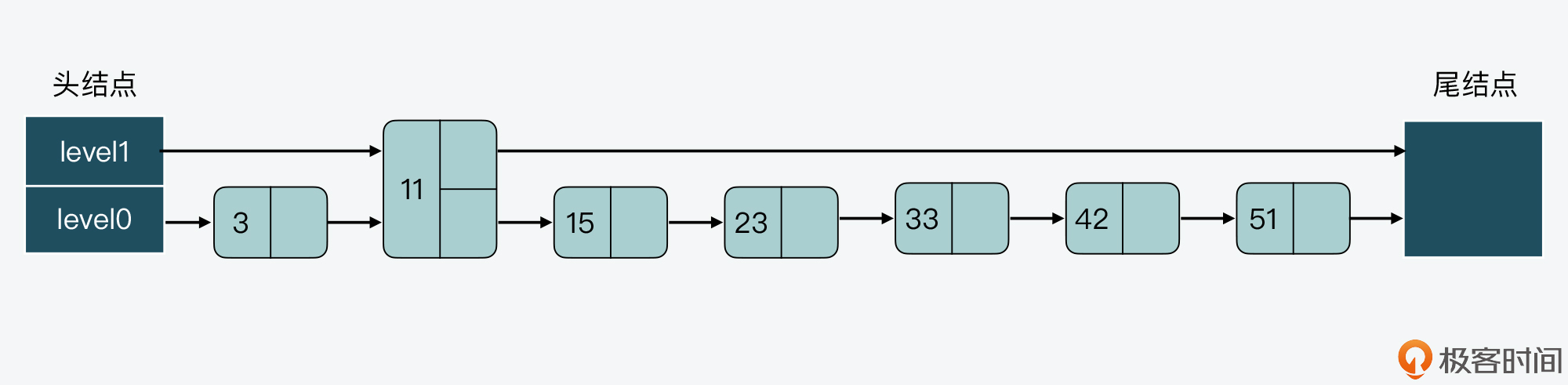

而假设我们持续插入多个结点，但是仍然不调整其他结点的层数，这样一来，level0上的结点数就会越来越多，如下图所示。
|
|
|
|
|
|
|
|
|
|
|
|
相应的，如果我们要查找大于11的结点，就需要在level 0的结点中依次顺序查找，复杂度就是O(N)了。所以，为了降低查询复杂度，我们就需要维持相邻层结点数间的关系。
|
|
|
|
|
|
好，接下来，我们再来看下维持相邻层结点数为2:1时的影响。
|
|
|
|
|
|

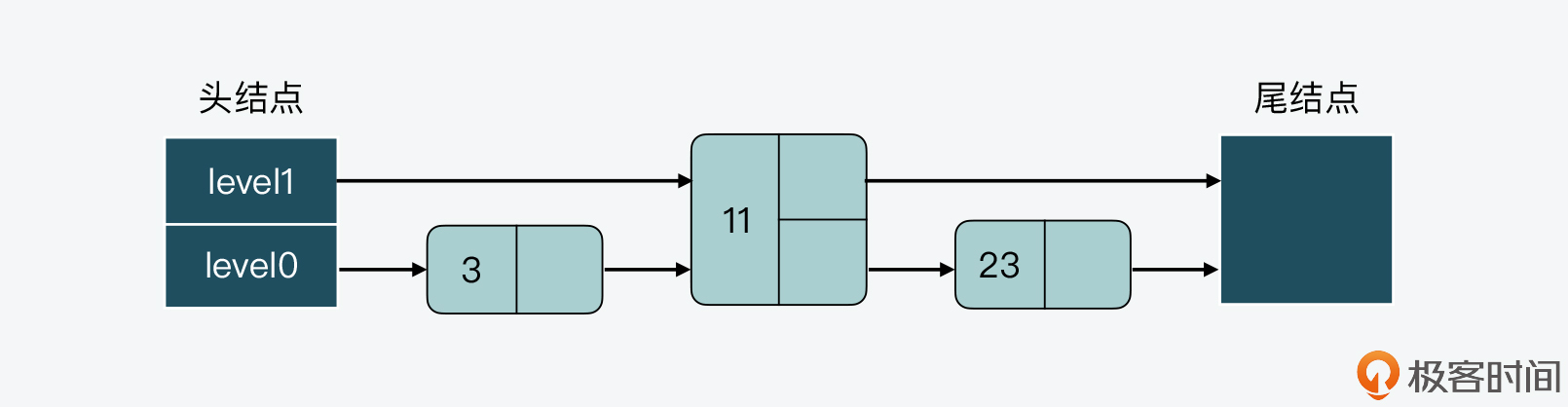

比如，我们可以把结点23的level数组中增加一层指针，如下图所示。这样一来，level 0和level 1上的结点数就维持在了2:1。但相应的代价就是，我们也需要给level数组重新分配空间，以便增加一层指针。
|
|
|
|
|
|
|
|
|
|
|
|

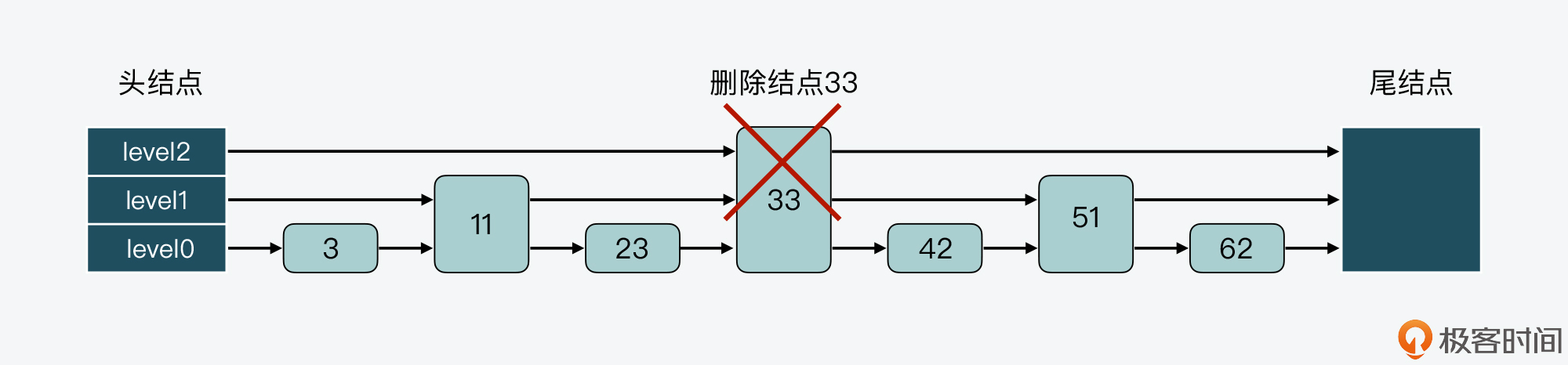

类似的，如果我们要在有7个结点的跳表中删除结点33，那么结点33后面的所有结点都要进行调整：
|
|
|
|
|
|
|
|
|
|
|
|

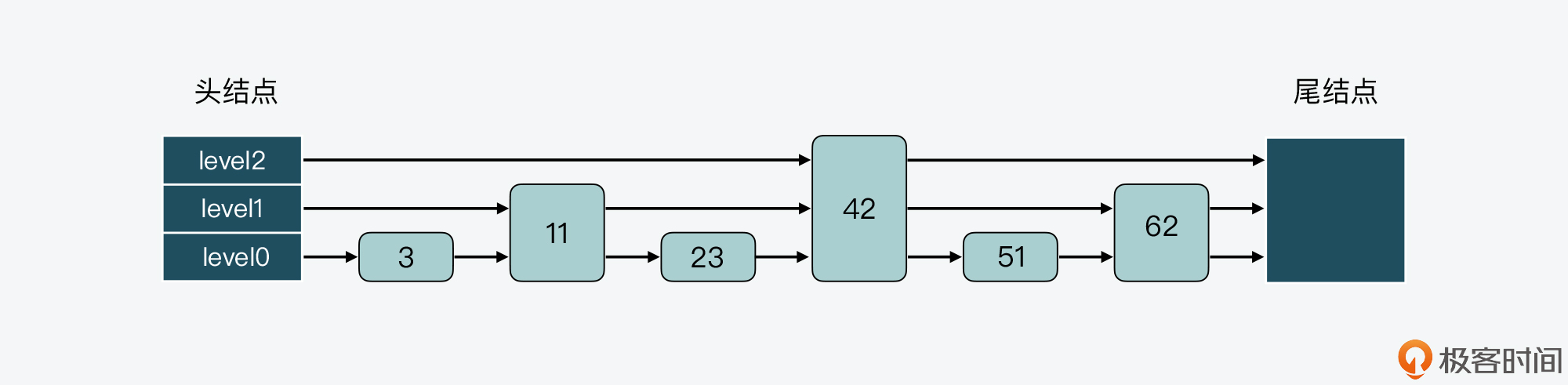

调整后的跳表如下图所示。你可以看到，结点42和62都要新增level数组空间，这样能分别保存3层的指针和2层的指针，而结点51的level数组则需要减少一层。也就是说，这样的调整会带来额外的操作开销。
|
|
|
|
|
|
|
|
|
|
|
|
因此，为了避免上述问题，跳表在创建结点时，采用的是另一种设计方法，即**随机生成每个结点的层数**。此时，相邻两层链表上的结点数并不需要维持在严格的2:1关系。这样一来，当新插入一个结点时，只需要修改前后结点的指针，而其他结点的层数就不需要随之改变了，这就降低了插入操作的复杂度。
|
|
|
|
|
|
在Redis源码中，跳表结点层数是由**zslRandomLevel函数**决定。zslRandomLevel函数会把层数初始化为1，这也是结点的最小层数。然后，该函数会生成随机数，如果随机数的值小于ZSKIPLIST\_P（指跳表结点增加层数的概率，值为0.25），那么层数就增加1层。因为随机数取值到\[0,0.25)范围内的概率不超过25%，所以这也就表明了，每增加一层的概率不超过25%。下面的代码展示了zslRandomLevel函数的执行逻辑，你可以看下。
|
|
|
|
|
|
```
|
|
|
#define ZSKIPLIST_MAXLEVEL 64 //最大层数为64
|
|
|
#define ZSKIPLIST_P 0.25 //随机数的值为0.25
|
|
|
int zslRandomLevel(void) {
|
|
|
//初始化层为1
|
|
|
int level = 1;
|
|
|
while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
|
|
|
level += 1;
|
|
|
return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
|
|
|
}
|
|
|
|
|
|
```
|
|
|
|
|
|
好，现在我们就了解了跳表的基本结构、查询方式和结点层数设置方法，那么下面我们接着来学习下，Sorted Set中是如何将跳表和哈希表组合起来使用的，以及是如何保持这两个索引结构中的数据是一致的。
|
|
|
|
|
|
## 哈希表和跳表的组合使用
|
|
|
|
|
|
其实，哈希表和跳表的组合使用并不复杂。
|
|
|
|
|
|
首先，我们从刚才介绍的Sorted Set结构体中可以看到，Sorted Set中已经同时包含了这两种索引结构，这就是组合使用两者的第一步。然后，我们还可以在Sorted Set的创建代码（[t\_zset.c](https://github.com/redis/redis/blob/5.0/src/t_zset.c)文件）中，进一步看到跳表和哈希表被相继创建。
|
|
|
|
|
|
当创建一个zset时，代码中会相继调用**dictCreate函数**创建zset中的哈希表，以及调用**zslCreate函数**创建跳表，如下所示。
|
|
|
|
|
|
```
|
|
|
zs = zmalloc(sizeof(*zs));
|
|
|
zs->dict = dictCreate(&zsetDictType,NULL);
|
|
|
zs->zsl = zslCreate();
|
|
|
|
|
|
```
|
|
|
|
|
|
这样，在Sorted Set中同时有了这两个索引结构以后，接下来，我们要想组合使用它们，就需要保持这两个索引结构中的数据一致了。简单来说，这就需要我们在往跳表中插入数据时，同时也向哈希表中插入数据。
|
|
|
|
|
|
而这种保持两个索引结构一致的做法其实也不难，当往Sorted Set中插入数据时，zsetAdd函数就会被调用。所以，我们可以通过阅读Sorted Set的元素添加函数zsetAdd了解到。下面我们就来分析一下zsetAdd函数的执行过程。
|
|
|
|
|
|
* **首先，zsetAdd函数会判定Sorted Set采用的是ziplist还是skiplist的编码方式。**
|
|
|
|
|
|
注意，在不同编码方式下，zsetAdd函数的执行逻辑也有所区别。这一讲我们重点关注的是skiplist的编码方式，所以接下来，我们就主要来看看当采用skiplist编码方式时，zsetAdd函数的逻辑是什么样的。
|
|
|
|
|
|
zsetAdd函数会先使用哈希表的dictFind函数，查找要插入的元素是否存在。如果不存在，就直接调用跳表元素插入函数zslInsert和哈希表元素插入函数dictAdd，将新元素分别插入到跳表和哈希表中。
|
|
|
|
|
|
这里你需要注意的是，Redis并没有把哈希表的操作嵌入到跳表本身的操作函数中，而是在zsetAdd函数中依次执行以上两个函数。这样设计的好处是保持了跳表和哈希表两者操作的独立性。
|
|
|
|
|
|
* **然后，如果zsetAdd函数通过dictFind函数发现要插入的元素已经存在，那么zsetAdd函数会判断是否要增加元素的权重值。**
|
|
|
|
|
|
如果权重值发生了变化，zsetAdd函数就会调用zslUpdateScore函数，更新跳表中的元素权重值。紧接着，zsetAdd函数会把哈希表中该元素（对应哈希表中的key）的value指向跳表结点中的权重值，这样一来，哈希表中元素的权重值就可以保持最新值了。
|
|
|
|
|
|
下面的代码显示了zsetAdd函数的执行流程，你可以看下。
|
|
|
|
|
|
```
|
|
|
//如果采用ziplist编码方式时，zsetAdd函数的处理逻辑
|
|
|
if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
|
|
|
...
|
|
|
}
|
|
|
//如果采用skiplist编码方式时，zsetAdd函数的处理逻辑
|
|
|
else if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
|
|
|
zset *zs = zobj->ptr;
|
|
|
zskiplistNode *znode;
|
|
|
dictEntry *de;
|
|
|
//从哈希表中查询新增元素
|
|
|
de = dictFind(zs->dict,ele);
|
|
|
//如果能查询到该元素
|
|
|
if (de != NULL) {
|
|
|
/* NX? Return, same element already exists. */
|
|
|
if (nx) {
|
|
|
*flags |= ZADD_NOP;
|
|
|
return 1;
|
|
|
}
|
|
|
//从哈希表中查询元素的权重
|
|
|
curscore = *(double*)dictGetVal(de);
|
|
|
|
|
|
|
|
|
//如果要更新元素权重值
|
|
|
if (incr) {
|
|
|
//更新权重值
|
|
|
...
|
|
|
}
|
|
|
|
|
|
|
|
|
//如果权重发生变化了
|
|
|
if (score != curscore) {
|
|
|
//更新跳表结点
|
|
|
znode = zslUpdateScore(zs->zsl,curscore,ele,score);
|
|
|
//让哈希表元素的值指向跳表结点的权重
|
|
|
dictGetVal(de) = &znode->score;
|
|
|
...
|
|
|
}
|
|
|
return 1;
|
|
|
}
|
|
|
//如果新元素不存在
|
|
|
else if (!xx) {
|
|
|
ele = sdsdup(ele);
|
|
|
//新插入跳表结点
|
|
|
znode = zslInsert(zs->zsl,score,ele);
|
|
|
//新插入哈希表元素
|
|
|
serverAssert(dictAdd(zs->dict,ele,&znode->score) == DICT_OK);
|
|
|
...
|
|
|
return 1;
|
|
|
}
|
|
|
..
|
|
|
|
|
|
```
|
|
|
|
|
|
总之，你可以记住的是，Sorted Set先是通过在它的数据结构中同时定义了跳表和哈希表，来实现同时使用这两种索引结构。然后，Sorted Set在执行数据插入或是数据更新的过程中，会依次在跳表和哈希表中插入或更新相应的数据，从而保证了跳表和哈希表中记录的信息一致。
|
|
|
|
|
|
这样一来，Sorted Set既可以使用跳表支持数据的范围查询，还能使用哈希表支持根据元素直接查询它的权重。
|
|
|
|
|
|
## 小结
|
|
|
|
|
|
这节课，我给你介绍了Sorted Set数据类型的底层实现。Sorted Set为了能同时支持按照权重的范围查询，以及针对元素权重的单点查询，在底层数据结构上设计了**组合使用跳表和哈希表**的方法。
|
|
|
|
|
|
跳表是一个多层的有序链表，在跳表中进行查询操作时，查询代码可以从最高层开始查询。层数越高，结点数越少，同时高层结点的跨度会比较大。因此，在高层查询结点时，查询一个结点可能就已经查到了链表的中间位置了。
|
|
|
|
|
|
这样一来，跳表就会先查高层，如果高层直接查到了等于待查元素的结点，那么就可以直接返回。如果查到第一个大于待查元素的结点后，就转向下一层查询。下层上的结点数多于上层，所以这样可以在更多的结点中进一步查找待查元素是否存在。
|
|
|
|
|
|
跳表的这种设计方法就可以节省查询开销，同时，跳表设计采用随机的方法来确定每个结点的层数，这样就可以避免新增结点时，引起结点连锁更新问题。
|
|
|
|
|
|
此外，Sorted Set中还将元素保存在了哈希表中，作为哈希表的key，同时将value指向元素在跳表中的权重。使用了哈希表后，Sorted Set可以通过哈希计算直接查找到某个元素及其权重值，相较于通过跳表查找单个元素，使用哈希表就有效提升了查询效率。
|
|
|
|
|
|
总之，组合使用两种索引结构来对数据进行管理，比如Sorted Set中组合使用跳表和哈希表，这是一个很好的设计思路，希望你也能应用在日常的系统开发中。
|
|
|
|
|
|
## 每课一问
|
|
|
|
|
|
在使用跳表和哈希表相结合的双索引机制时，在获得高效范围查询和单点查询的同时，你能想到这种双索引机制有哪些不足之处吗？
|
|
|
|
