# 20｜启动：如何开启一个遗留系统现代化项目？
|
|
|
|
|
|
你好，我是姚琪琳。
|
|
|
|
|
|
从今天开始，我们的课程将进入一个全新的环节。之前，我们学习了遗留系统四个现代化的诸多模式和理论，然而纸上得来终觉浅，现在的你一定摩拳擦掌跃跃欲试，准备在项目中大显身手了吧？
|
|
|
|
|
|
不过别急，你可以先跟着我，一起在一个虚拟的遗留系统中实践一番，将三大原则和各种模式一一落地，并结合实际情况做出调整，以适应项目和团队。
|
|
|
|
|
|
今天是这个实践系列的第一节课，如何启动一个遗留系统现代化项目。
|
|
|
|
|
|
## 项目背景
|
|
|
|
|
|
说来有点唏嘘，国内遗留系统的重灾区，恰恰是那些最早拥抱信息化的行业，比如电信、银行、保险、民航等。它们早年身先士卒，投资金、投人力，建设了信息化系统，没想到多年以后反而成为了限制业务发展的遗留系统。
|
|
|
|
|
|
这些遗留系统都在各方面都存在着许多共性：
|
|
|
|
|
|
* 代码量巨大且质量不高
|
|
|
* 前端普遍使用用ASP、JSP等服务端渲染技术，在页面中内嵌了大量业务逻辑
|
|
|
* 数据库中存在大量存储过程和函数
|
|
|
* 单体“大泥球”架构
|
|
|
* 系统缺乏文档和知识，新人很难上手
|
|
|
* 几乎没有DevOps
|
|
|
|
|
|
我们这个虚拟案例是一个车险行业的业务系统，它具备以上所有特点，使用JSP技术，数据库是Oracle，存储过程的代码量占整体代码量的三分之一左右。那么在开始现代化之前，你需要做哪些前期准备呢？
|
|
|
|
|
|
## 业务梳理
|
|
|
|
|
|
作为架构师，你可能并不熟悉每一个业务模块的具体内容，但不了解业务是无法设计出合理架构的。因此，你需要先对整体业务进行梳理，划分出业务的边界，才能进一步设计组件和服务。你还需要沟通好业务方，请他们派出各个业务模块的领域专家跟你一起梳理。当然，你也同样需要业务分析师、质量分析师和资深开发人员。
|
|
|
|
|
|
有很多梳理业务的方法和工具，像用户旅程、用户故事地图等，它们可以帮助你理解业务流程、梳理业务架构。这其实也是一个降低外在认知负载、提升相关认知负载的过程。
|
|
|
|
|
|

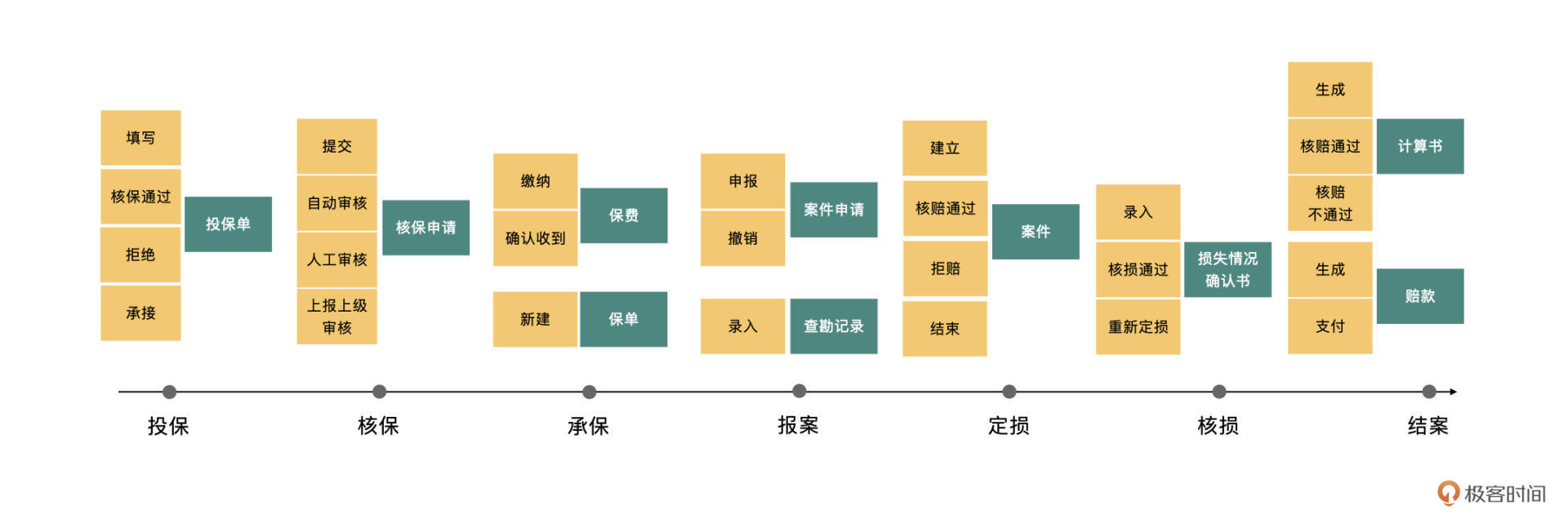

梳理好的投保和理赔业务的用户旅程（这里是一个简化版的用户旅程，忽略了痛点和心情曲线，我们的目标是梳理业务流程，而不是寻找用户痛点）大致如下所示：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
## 战略建模与架构设计
|
|
|
|
|
|
接下来，我们需要以用户旅程为蓝本，对整个系统进行战略建模，目的是设计出目标架构。
|
|
|
|
|
|
战略建模同样有很多工具可用，常见的有事件风暴、动名词法，以及刚刚兴起的领域故事会。在这个案例里，我们使用动名词法。
|
|
|
|
|
|
**动名词建模法**是指通过梳理业务需求、识别关键领域名词、识别命令动词，并将名词动词进行关联，从而形成统一语言、提取模型的建模过程。
|
|
|
|
|
|
其中，**领域名词**是指在业务操作中出现的名词，通常是业务操作的对象，比如“订单”，“商品”等。 而**命令动词**是指作用于领域名词的动作，使用业务语言描述（区别于CRUD），比如“下单”，“订购”等。
|
|
|
|
|
|

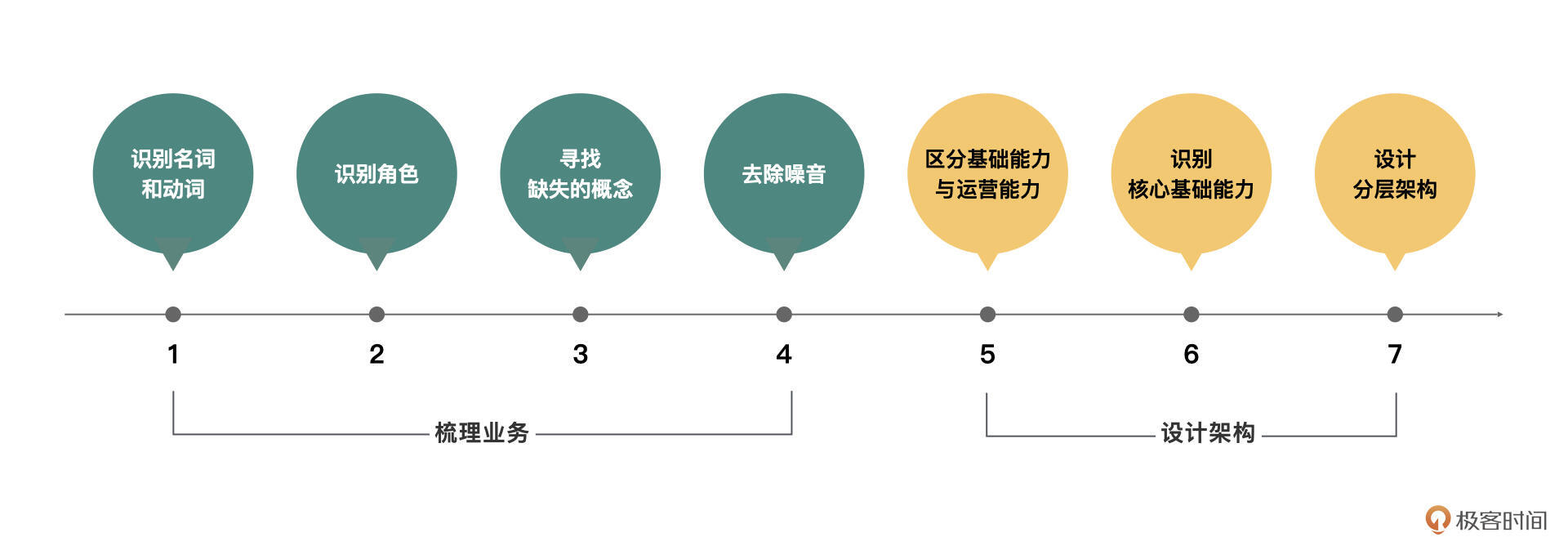

在实战中，我们将整个建模过程分为以下七个步骤。
|
|
|
|
|
|
|
|
|
|
|
|
其中，前四个步骤属于业务梳理，后三个步骤属于架构设计。
|
|
|
|
|
|
### 步骤一：识别动名词
|
|
|
|
|
|
在这一步中，我们跟领域专家一起，进一步详细分析用户旅程中的每一个业务阶段。按照业务时序，讨论业务步骤，以达成一致的理解。梳理完毕后，将动词和名词按照业务相关性组织到一起。
|
|
|
|
|
|
|
|
|
|
|
|
在这一过程中，我们可以和领域专家澄清很多缩略的业务术语。比如核保，拆分成命令动词和领域名词，应该是审核投保单，承保应该是承接投保单，缴费应该是缴纳保费，报案应该是申报案件申请，结案应该是结束案件……
|
|
|
|
|
|
澄清这些术语很重要。比如核保和承保，字面上理解是审核和承接保单，但实际业务中却是投保单。
|
|
|
|
|
|
通过和领域专家的沟通，你才会明白，保单才是保险公司和投保人之间的合同，而投保单只是一个投保申请。因此，保单和投保单很明显是两个领域名词，建立的模型也肯定是不一样的。再比如缴费这个术语，在投保上下文里代表的是缴纳保费，但在其他上下文里，可能是缴纳其他费用。
|
|
|
|
|
|
越早澄清这些容易引起歧义的名词，就越容易形成统一语言，避免误解。
|
|
|
|
|
|

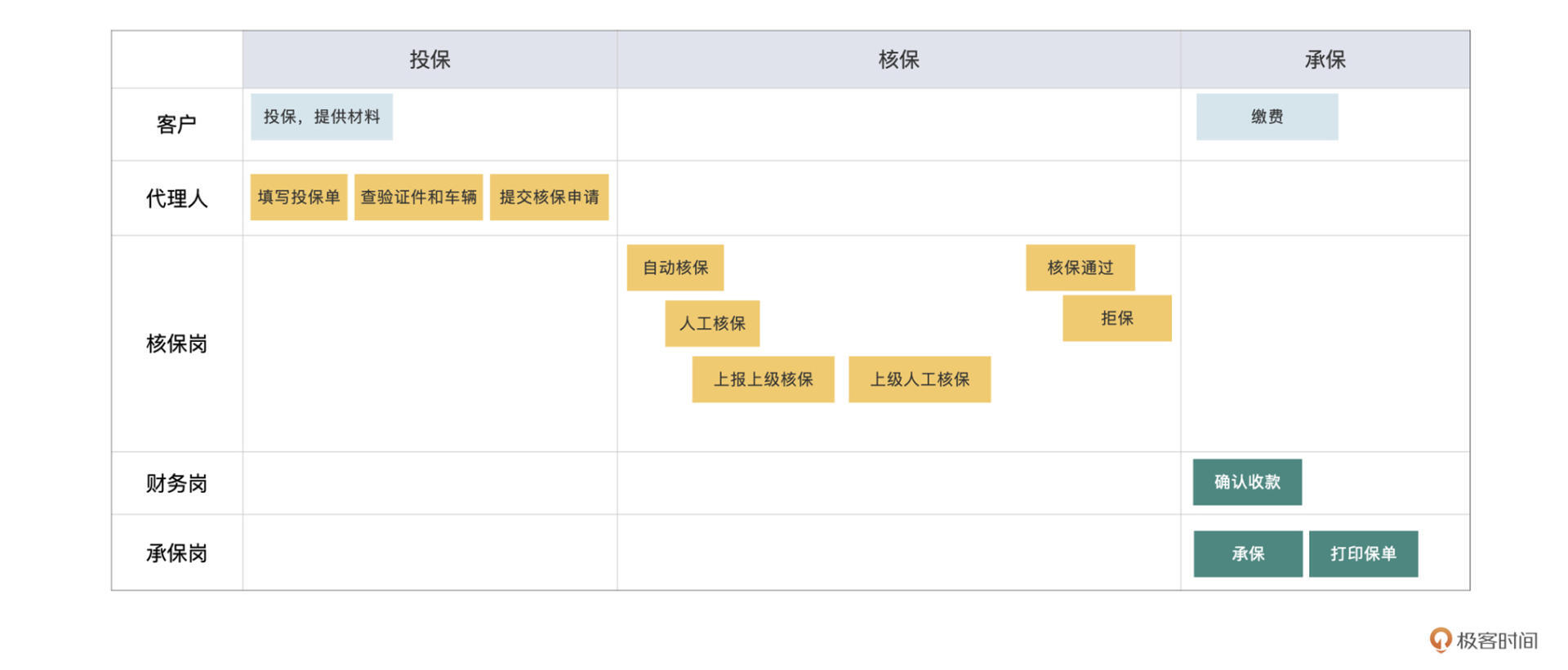

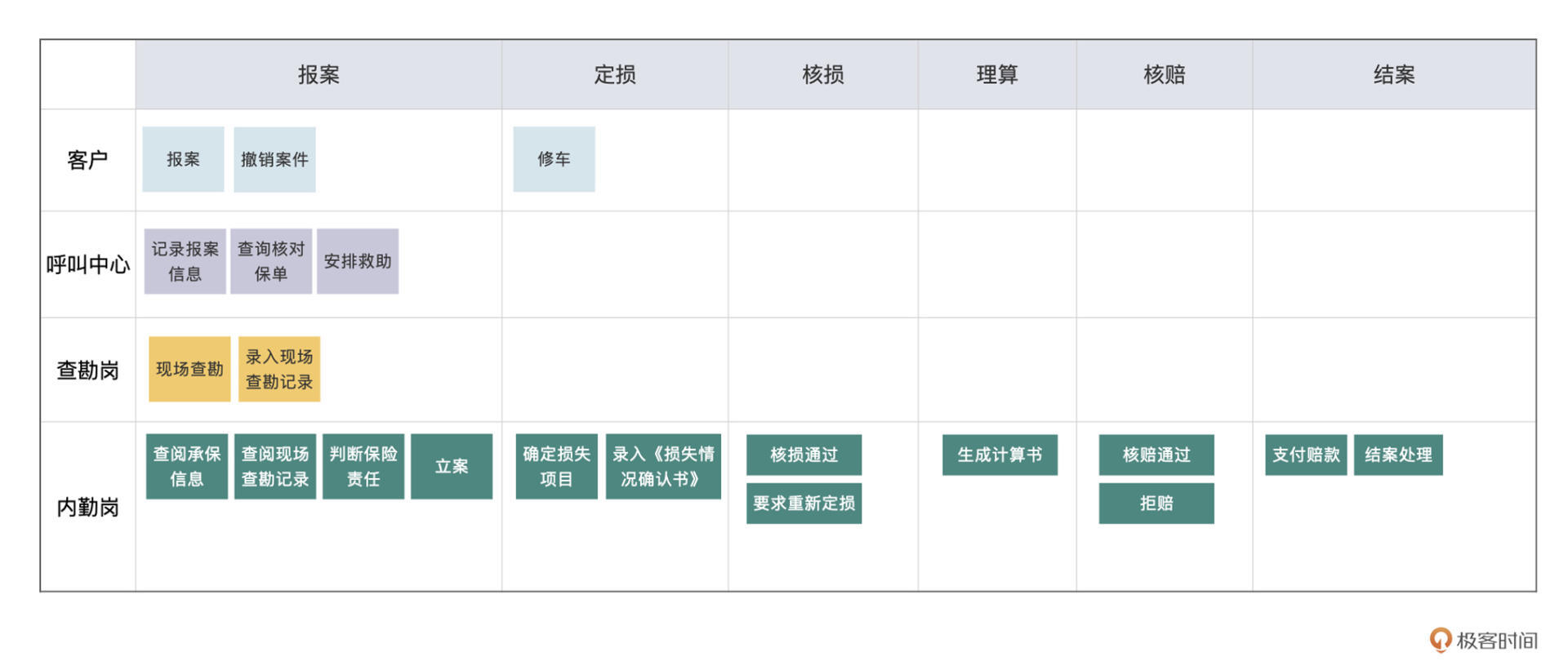

### 步骤二：识别角色
|
|
|
|
|
|
**角色**是命令动作的发起者，比如“代理人”、“承保岗”、“查勘岗”，也可以是一个系统，比如微信小程序、支付宝等。
|
|
|
|
|
|
通过识别角色，我们可以进一步了解命令动作是如何参与到业务中的。另外，不同角色的需求和变化频率往往不同，这有助于我们设计边界更加合理的架构。
|
|
|
|
|
|
### 步骤三：寻找缺失概念
|
|
|
|
|
|
**缺失的概念**是指业务人员没有明确提到的概念，但是缺失后很可能影响业务的完整性和可追溯性。
|
|
|
|
|
|
缺失的可能是名词，比如已经识别出来了某个动词，但却没有找到与之对应的名词，你需要找到这个名词，并补充到模型中；缺失的也可能是动词，业务人员没有明确提到，但缺失了某一动词后，名词的生命周期就不完整，这样的动词也需要补充到模型中。
|
|
|
|
|
|
比如在步骤一提到的投保和缴费，就都是行为，没有对应的名词，找到投保单和保费的概念，就弥补了缺失的名词。再比如赔款这个名词，只有“支付”这一个动词与之对应，显然生命周期是不完整的，应该补充“生成赔款”这一动作。
|
|
|
|
|
|
### 步骤四：去除噪音
|
|
|
|
|
|
与前一步“寻找缺失的概念”相反，这一步是要去除或忽略无用的信息（噪音）。通常需求⽂档或者业务人员的描述会涉及到很多细节，但并不是所有的内容都和建模相关。在实施过程中需要有针对性地甄别，避免噪音对模型的干扰，降低后续设计过程的复杂度。
|
|
|
|
|
|
在建模时不需要关注的噪音通常包括：
|
|
|
|
|
|
* 无需记录的线下操作：有些行为并不会影响系统的数据或状态，因此不需要被系统记录。比如投保人提供投保单材料、上级人工核保、打印保单、清分单据等。
|
|
|
* 查询操作：和数据查询相关的操作，如数据展示、数据导出、数据过滤查询等。
|
|
|
* 字段说明：业务验证错误时的提示语、出错信息等。
|
|
|
|
|
|

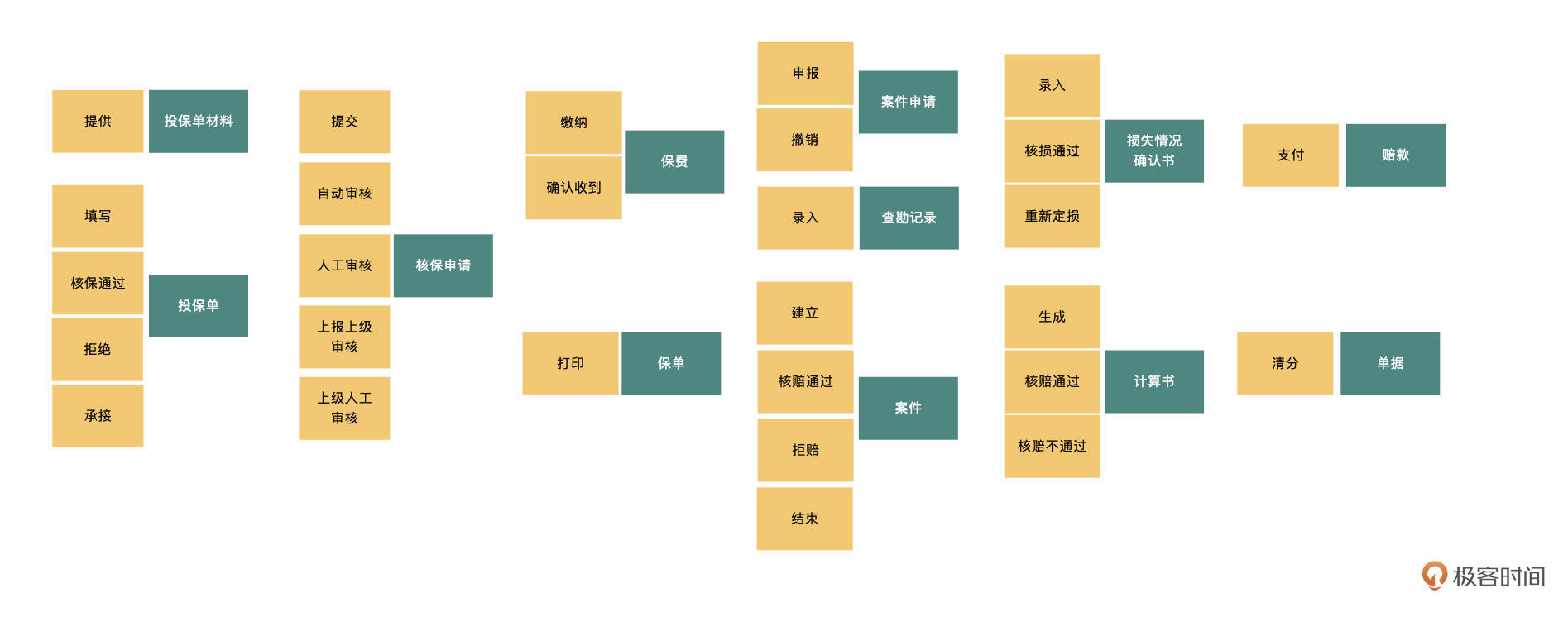

经过这四个步骤，我们完成了业务梳理，部分的领域名词和命令动词如下所示：
|
|
|
|
|
|
|
|
|
|
|
|
### 步骤五：区分基础能力与运营能力
|
|
|
|
|
|
对于一个大型的复杂系统，我们需要将它分解成更小、更简单的部分。借鉴Unix操作系统“分离策略与机制”的设计原则和DDD战略设计方法，我们将业务能力分为基础能力和运营能力。
|
|
|
|
|
|
**基础能力**通常提供原子能力，它们不依赖于编排能力，且变化的频率很低；**运营能力**是在基础能力之上，企业想要健康运作而需要的能力，它们的变化频率很高。
|
|
|
|
|
|

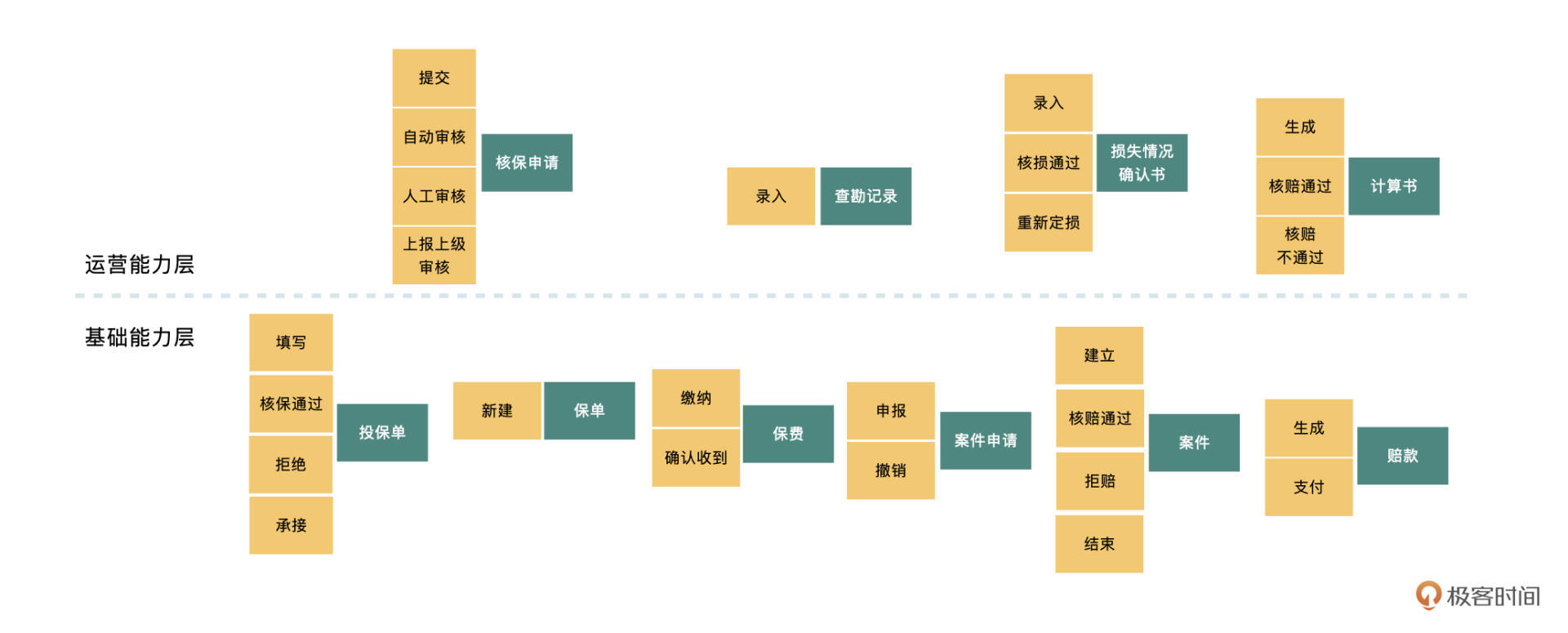

在这一步中，我们要区分已经汇总的动名词对儿，并将它们按照基础能力和运营能力分成两层。
|
|
|
|
|
|
|
|
|
|
|
|
### 步骤六：识别核心基础能力
|
|
|
|
|
|
对于像保险业务系统这样的大型复杂系统，其基础能力可能仍然过大，需要进一步分解。按照Gartner的 [PACE Layered Application Strategy](https://www.gartner.com/en/information-technology/glossary/pace-layered-application-strategy)，对于基础能力里稳定性（或变动频率）不同的部分，我们可以再次划分，识别出核心基础能力。
|
|
|
|
|
|
**核心基础能力**是指反映业务本质，实现业务价值所必须的最小能力集合。在识别核心基础能力的时候，你可以遵循这样三个原则：
|
|
|
|
|
|
* 稳定性原则：即找出反映业务本质的部分。业务本质通常是最稳定的，而与用户的交互通常是不稳定的。
|
|
|
* 最小化原则：即尽可能做减法，非必要不做加法。
|
|
|
* 完备性原则：即核心基础能力应该是完备的，能够独立实现业务价值。
|
|
|
|
|
|

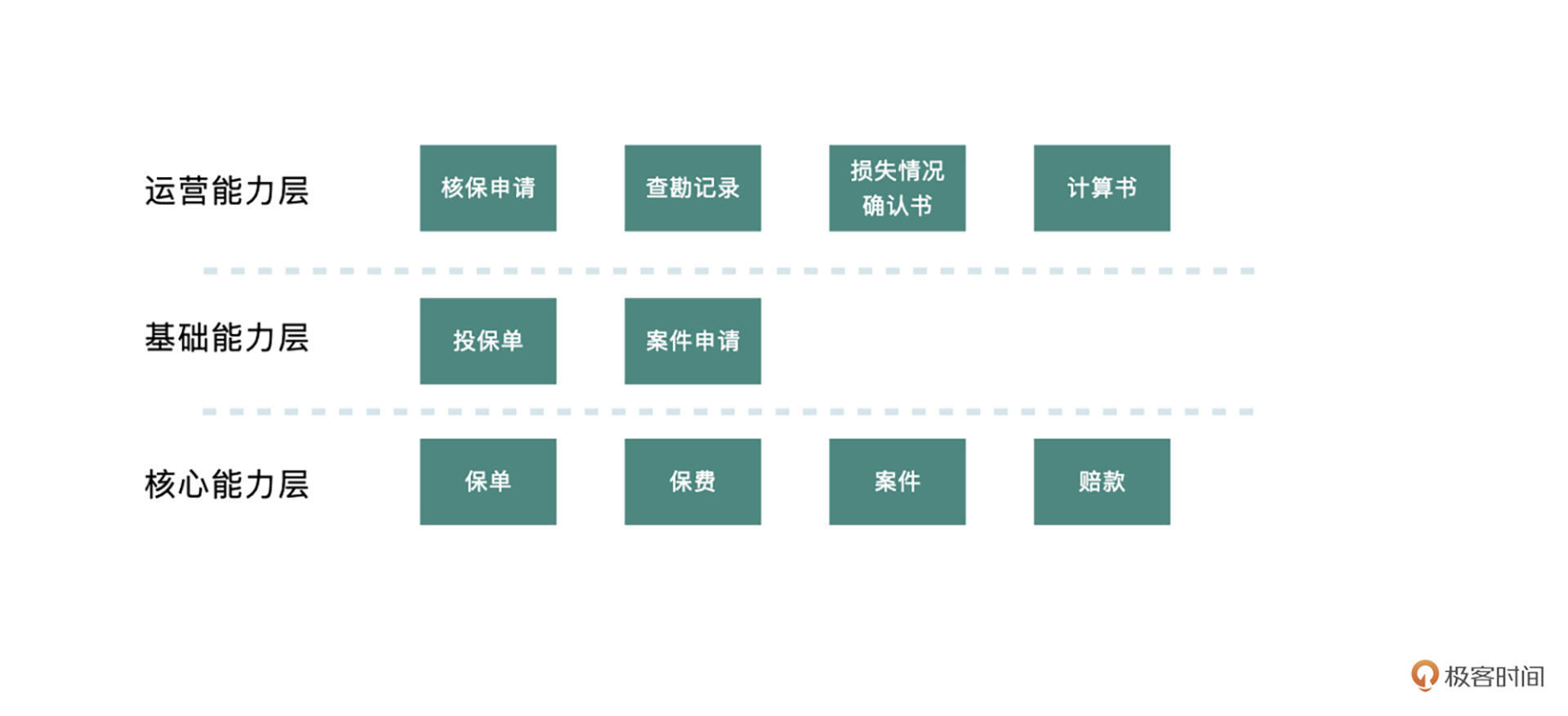

以保险业务为例，不论其渠道端（柜台、互联网、移动端）怎么变化，不论实现技术怎么变化，其业务本质仍然围绕保单展开的，包括保单的费用和服务（案件、赔款）。在识别出业务本质后，我们的业务名词就可以分解为这样的三层。
|
|
|
|
|
|
|
|
|
|
|
|
### 步骤七：设计分层架构
|
|
|
|
|
|
当我们把业务名词分层之后，就可以着手设计目标架构了。在这里，我们把这些业务名词理解为一个业务模块或组件中的核心模型，并以这些名词作为模块或组件的名称。
|
|
|
|
|
|
对于企业的业务系统，我们可以粗略地设计为三个层次：接入层、运营作业层和核心能力层。
|
|
|
|
|
|
接入层一般为UI系统、API Gateway或BFF等，比如手机App、微信小程序等。运营作业层是指围绕业务价值所展开的运营活动和作业管理。
|
|
|
|
|
|
我们在这里把前面的运营能力层和基础能力层合并，来作为运营作业层。核心能力层是实现业务价值所必须的最小能力集合，是企业运营的本质。比如保险行业就是保单和保费，而银行则是围绕账户所展开的金额和状态的管理。
|
|
|
|
|
|
除此之外，业务系统还需要对接一些企业已有的公共服务，比如产品中心、银行对接、客户管理、权限管理等，也需要与一些外部系统进行交互。
|
|
|
|
|
|

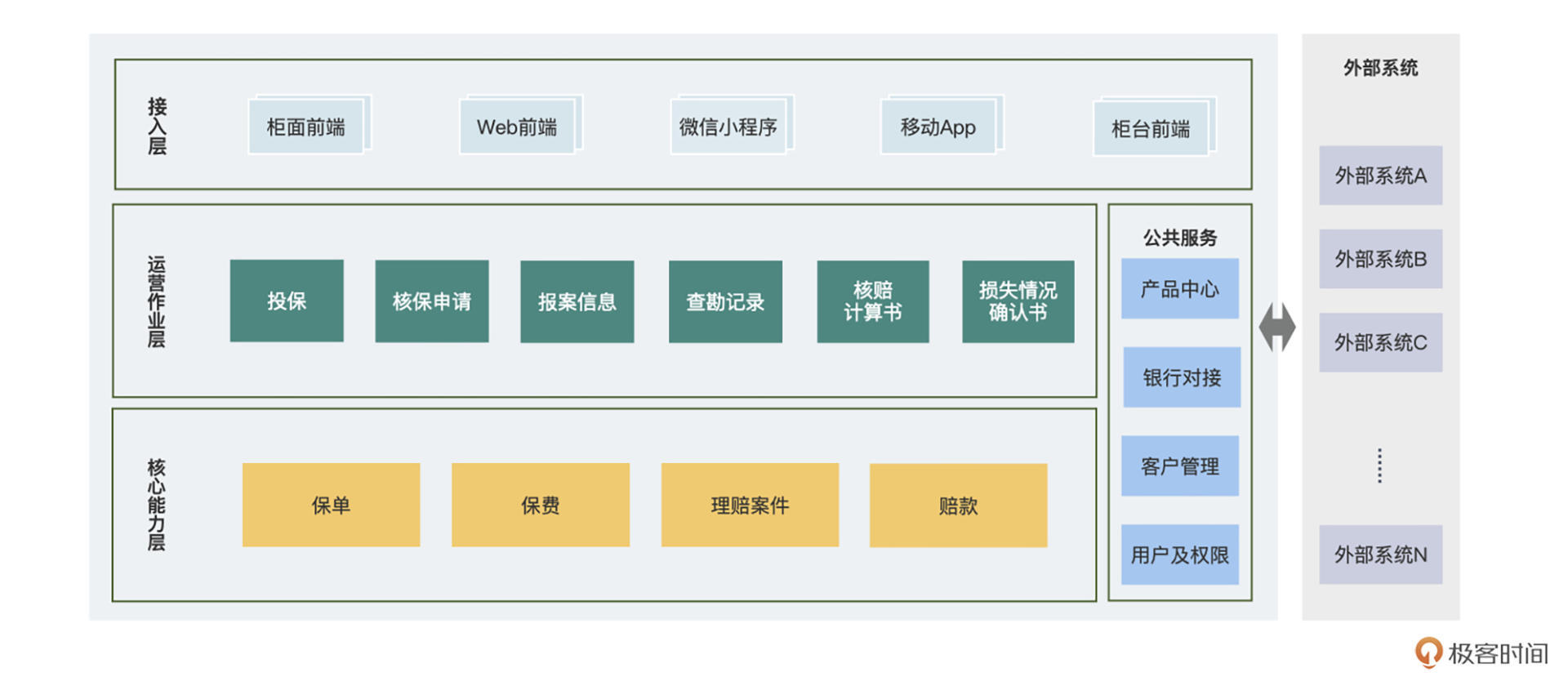

最终的目标架构如下图所示：
|
|
|
|
|
|
|
|
|
|
|
|
当然，这只是一个假想的保险业务系统，我们仅仅做了其中部分业务的粗略梳理，并不是什么行业标准。你要重点学习的是这种战略建模和架构设计的方法。
|
|
|
|
|
|
## 选择试点
|
|
|
|
|
|
有了战略模型和架构设计后，我们接下来要选择一个试点进行遗留系统现代化。
|
|
|
|
|
|
在做数字化转型时，我们常常会选择一个**精益切片（Thin Slice）**作为试点，而不是全盘地转型。遗留系统现代化同样可以借鉴这种方法，对架构进行垂直的切割，将业务的所有元素整合成一个价值交付部分，能够提供完整的价值。
|
|
|
|
|
|
除了业务价值，你还需要考虑试点的复杂度。你可以使用一些工具，全盘分析整个遗留系统，一方面可以得出一些质量指标，比如缺陷数、坏味道数等，评估代码质量。另一方面也能得出模块间的依赖关系，了解系统的复杂度。
|
|
|
|
|
|
对于代码质量，推荐你使用流行的SonarQube。对于架构，向你推荐我们公司的开源工具 [ArchGuard](https://archguard.org)。
|
|
|
|
|
|
什么样的切片才适合做试点呢？这需要你权衡业务价值和复杂度。业务价值高的，往往很复杂，不好做；而简单的，又可能没有价值。
|
|
|
|
|
|
所以要尽量选择既能提供一定业务价值，复杂度又不是很高的切片。因为复杂度太高的话，进展会很慢，容易让团队和各方干系人失去信心和耐心。
|
|
|
|
|
|
而相对简单的模块则更容易成功，可以给业务带来实惠，给团队增加信心，同时可以总结出来各种经验和套路，供下一个切片使用。
|
|
|
|
|
|

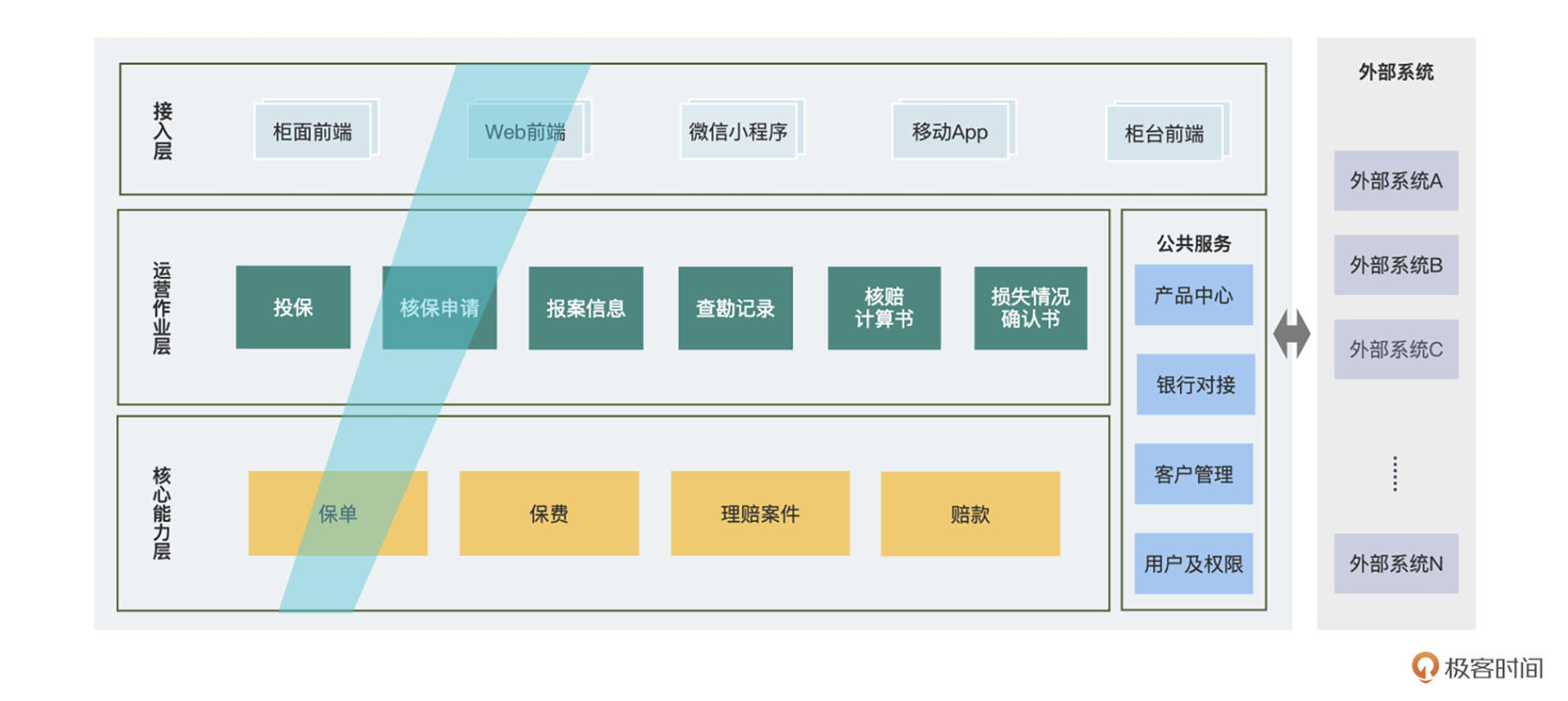

在综合评估了业务价值和复杂度这两个维度后，我们选择核保模块作为试点。下图中阴影覆盖的部分，就是一个切片。
|
|
|
|
|
|
|
|
|
|
|
|
## 以假设驱动为指引选择现代化方向
|
|
|
|
|
|
选择完试点，你还需要选择要对试点所采取的遗留系统现代化方向。是重构代码，还是添加测试？是拆分模块，还是拆分服务？这些都是可行的方向，你需要选择的是最可能实现更大业务价值的那些。
|
|
|
|
|
|
这时候我们需要以假设驱动为指引，帮我们找到价值最大的方向。
|
|
|
|
|
|
比如从业务敏捷这个维度，我们需要缩短需求交付周期、扩大需求吞吐量。以前30人天开发完成的需求，能否缩短到20天？以前一个迭代交付5个需求，能否再增加1个？如果业务方更关注业务响应力，你可能需要将这个模块拆分成相对独立的服务。
|
|
|
|
|
|
另一方面，如果平时这块业务Bug比较多，需求方更希望改善它的质量，那你可能需要对代码添加各种级别的测试（参考[第八节课](https://time.geekbang.org/column/article/512658)）。
|
|
|
|
|
|
指标的重要性和优先级确立以后，你需要与业务方达成一致，并选择可以支撑这些指标的工作。就本案例而言，业务方更关注业务响应力，因此我们选择将核保模块拆分为微服务。
|
|
|
|
|
|
## 确定目标架构
|
|
|
|
|
|
对于试点的目标架构，你其实无需关注太多细节。我们虽然通过战略建模，梳理出了整个系统的大致架构分层，但这其实还是对于问题域（Problem Space）的分析。
|
|
|
|
|
|
具体解决方案域（Solution Space），这些模块是微服务，还是几个模块合并成基于服务的架构，其实都不需要在现阶段给出答案。
|
|
|
|
|
|
遗留系统是复杂的，架构应该是慢慢演进的。一个负责任的架构师，是不可能仅仅在几天的业务梳理和战略建模之后，就给出最终的确切架构的。
|
|
|
|
|
|

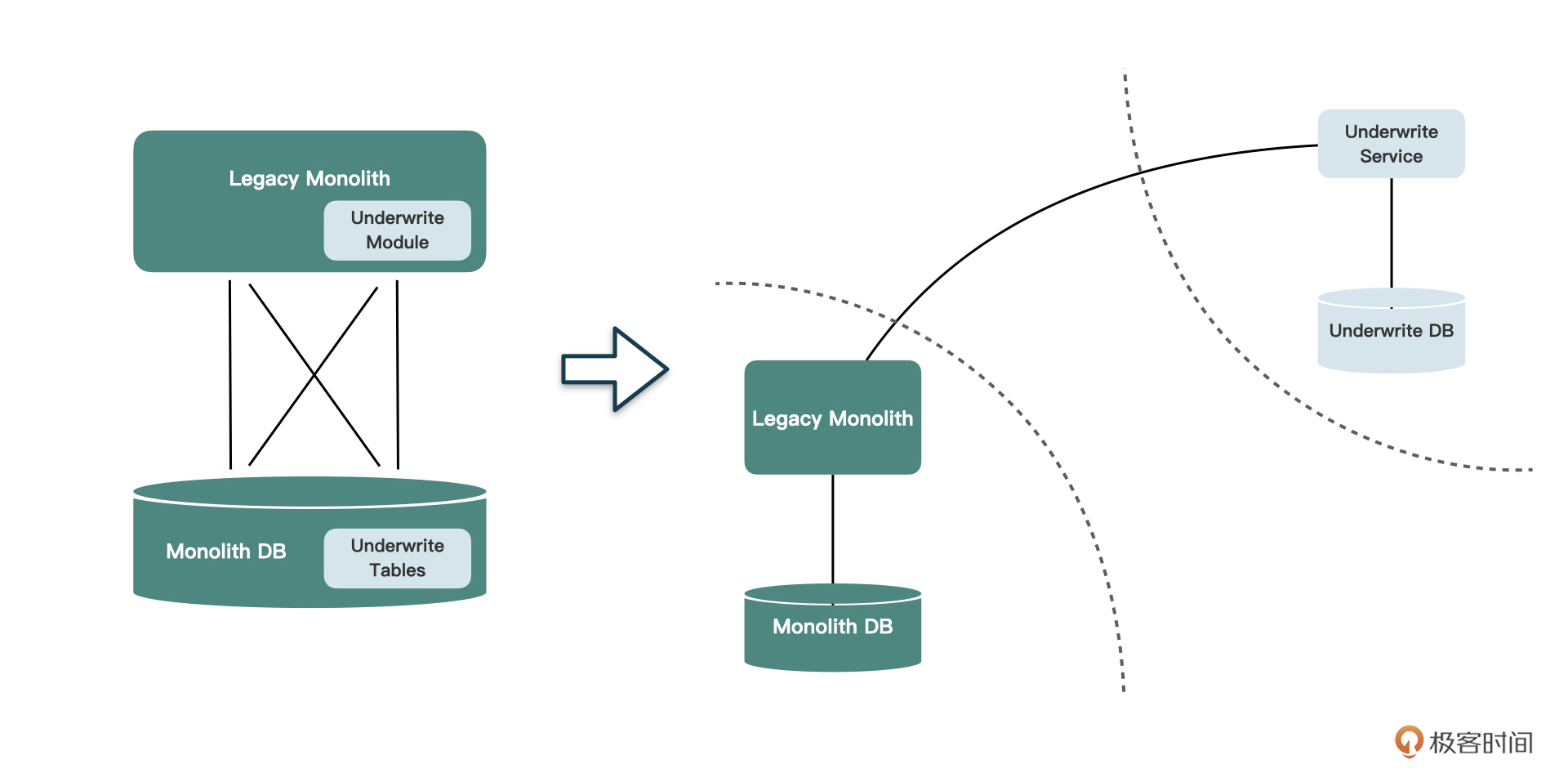

对于核保模块这个试点，我们的目标架构十分简单，就是把它拆分出来，形成一个微服务。
|
|
|
|
|
|
|
|
|
## 制定架构演进计划
|
|
|
|
|
|
虽然目标架构的形态十分直观，但演进计划却并不简单。这是一个将遗留系统的微服务拆分这个复杂问题，拆解成多个简单问题的过程，最终让任何一个普通的开发人员，都能够胜任其中的一个简单任务。
|
|
|
|
|
|
在制定计划时，你需要考虑以下几个方面：
|
|
|
|
|
|
首先，代码如何拆分。在遗留系统中，各个业务模块的边界是否清晰？是否可以使用基于组件的分解？或者是一个结结实实的大泥球，只能使用战术分叉？对于这部分内容，你可以复习一下[第十二节课](https://time.geekbang.org/column/article/515274)的内容。本案例的模块边界十分模糊，所以我们最终决定采用战术分叉方式。
|
|
|
|
|
|
其次，数据如何拆分。是暂时不拆分，和遗留系统共享单体数据库？还是使用单体封装的数据库服务？或者变更数据所有权，并在应用中同步数据？关于这部分，你可以复习[第十五节课](https://time.geekbang.org/column/article/517959)的内容。本案例最终选择的是拆分数据。
|
|
|
|
|
|
第三，如何增量迭代。按照增量演进原则，我们不能采取长期改造、一次性上线的交付方式，而应该是每个迭代都交付一部分增量。那么对于服务拆分，应该如何迭代？是按页面交付？还是按API交付？
|
|
|
|
|
|
在这个案例里，考虑到页面过于复杂，包含很多按钮，而每个按钮都对应一个后端API，我们选择按API交付，这样粒度更小。
|
|
|
|
|
|
第四，组建拆分小组。你需要和项目负责人沟通好资源，给你一个5~9人的开发团队。如果遗留系统的团队结构是业务组件团队，则最好就是从维护核保这个组件的团队中抽调一些人。如果是特性团队，则最好是经常做核保特性的团队。
|
|
|
|
|
|
最糟的情况是技术组件团队，你需要选择一些对核保业务比较熟悉的开发人员。另外，一定要配备一到两名专职测试拆分结果的测试人员，不要给他们分配其他测试工作。我们在第十八节课中介绍过，这样会让测试人员在不同上下文之间频繁切换，增加他们的认知负载。
|
|
|
|
|
|
第五，干系人如何管理。你需要与业务方、项目负责人、业务分析师、其他架构师、核心开发人员、测试人员建立紧密的联系，获得他们的支持和帮助。
|
|
|
|
|
|
做好这几个方面，你就可以开始按迭代增量演进了。
|
|
|
|
|
|
## 按迭代增量演进
|
|
|
|
|
|
迭代0是增量演进中最重要的迭代，有很多事情要在这个迭代完成。
|
|
|
|
|
|
第一，创建全新的核保代码库。按照战术分叉的方法，将遗留单体的代码全量复制到核保代码库中，并将与核保无关的代码删除。
|
|
|
|
|
|
第二，创建全新的核保数据库。对于数据，你也可以使用战术分叉方法，将全量数据复制过来再删除掉无关的表，或者利用Oracle的特性，使用DB Link，先远程访问单体数据库中的内容。具体方法我们后面的课程再展开。
|
|
|
|
|
|
第三，搭建核保服务的持续集成流水线。如果遗留系统已经有了持续集成流水线，可以复用。如果没有，可以只搭建一个最简单的流水线，只包含构建和打包功能。
|
|
|
|
|
|
第四，将持续集成流水线打出来的包部署到各个环境中。部署完之后，可以通过API工具测试部署是否成功。
|
|
|
|
|
|
第五，建立开关机制。将流量引流到新的服务中，以验证真实场景下的连通性。
|
|
|
|
|
|
第六，计划迭代1要改造的API。从迭代1开始，增量演进就将进入一个稳定的交付阶段，你需要在每个迭代结束前，计划好下个迭代要完成的工作。
|
|
|
|
|
|
第七，制定开发工序。要将复杂的任务简单化，你需要制定一个普通开发人员可以遵循的开发清单。
|
|
|
|
|
|
比如用活文档工具进行业务梳理、添加API的开关并验证、在单体中的老API上添加@Deprecated注解、Java代码怎么拆分、存储过程怎么拆分、JSP中的代码如何处理、如何测试、如何寻求帮助等等。开发工序应该尽可能详细，以降低普通开发人员的认知负载。
|
|
|
|
|
|
由于迭代0的工作量巨大，你可以相对延长迭代0的时间。比如一个迭代是两周，你可以把迭代0延长到一个月，以确保这些内容顺利完成和交付。
|
|
|
|
|
|
从迭代1开始，你就可以按增量来演进了。下节课起，我们将一同挑战增量演进阶段会遇到的种种难题。我会在模式篇讲过的种种模式的基础上，结合项目实际情况，将这些难题一一化解。
|
|
|
|
|
|
### 关于估算
|
|
|
|
|
|
在改造时，一个绕不过去的话题就是需要多长时间。对于正常的功能开发，工作量的估算可能还比较准确，但是对于遗留系统现代化，想准确估算出具体的时间节点是难上加难。
|
|
|
|
|
|
因为遗留系统现代化是一个复杂问题，会有很多不确定的东西时不时冒出来，比如人员变动、临时添加的紧急需求、代码和架构本身未知的复杂度等等。
|
|
|
|
|
|
不过，这和业务方的诉求是矛盾的，业务方想知道到底需要多少预算，来评估风险、衡量ROI。然而，如果迫于业务方的压力而随意拍脑袋给一个人天（比如10人天就是1个人工作10天，或者2个人工作5天），反而是不专业的。这时最好的答案就是坦诚地说：我还不知道。
|
|
|
|
|
|
正因为如此，你才更应该选取一个小的精益切片，并且将功能开关锁定在一个小的API上。因为开发的规模变小了，估算可能还相对容易一些。
|
|
|
|
|
|
你应该快速做出一个小的增量，证明这是可行的，给团队、领导和业务方以信心。然后根据做出的这个增量的工作量去估算其他增量。
|
|
|
|
|
|
你也可以让业务方来比较一下，希望开发给出一个一年的承诺，最后一次性上线全部承诺，还是不做出具体承诺，但是一年内每个月都能看到一个具体的进展，并且随时可以中止（因为是增量且可回退的）。如果业务方选择后者，那么他们就不会再纠结于一次性知道全部费用了。
|
|
|
|
|
|
## 小结
|
|
|
|
|
|
总结一下今天的内容。这是我们实战篇的第一节课，我们一起讨论了如何开启一个遗留系统现代化项目。
|
|
|
|
|
|
我们花了不少篇幅去梳理开启项目的步骤，你需要先对不熟悉的业务进行梳理，得到初步的用户旅程或用户故事地图；再通过动名词法等工具，对系统进行战略建模，并设计出目标架构；然后选择一个端到端的业务进行试点，并以假设驱动的方式寻找合适的现代化方案；接下来是确定目标架构以及制定演进计划，并按照计划逐个迭代地增量演进；最后，每个迭代都需要得到充分验证，我将在第二十五节课详细介绍这一部分内容。
|
|
|
|
|
|
我们的目标很明确，就是要把核保业务从单体大泥球架构中拆分出来，形成具有独立数据库的微服务。这已经是个非常艰巨的任务了。因此你一定要记住，一次只做一件事。
|
|
|
|
|
|
有时候你可能既想拆分微服务，又要进行代码重构，或者既要拆分数据，又想重新设计不合理的数据库，这些都是我不推荐的。你可以把它们排进计划，等一件事彻底做完再做另一件，而不要企图并行完成。因为认知负载太高了，什么都想做，最终什么也做不成。
|
|
|
|
|
|
[下节课](https://time.geekbang.org/column/article/522486)，我们即将开启具体的现代化工作，敬请期待。
|
|
|
|
|
|
## 思考题
|
|
|
|
|
|
感谢你学完了今天的内容，今天的思考题是，如果按照假设驱动的原则，我们最终选择的不是微服务拆分而是代码重构，你应该制定什么样的演进计划？如何增量迭代？
|
|
|
|
|
|
期待你的分享，如果你觉得这节课对你有帮助，别忘了分享给你的同事和朋友，我们一起开始一个遗留系统现代化项目吧。
|
|
|
|
