# 01 | 网络模型和工具：网络为什么要分层？
|
||
|
||
你好，我是胜辉。
|
||
|
||
今天是咱们的第一节正课，就像我在开篇词里介绍的，在预习篇这里，我们的目标是搞清楚网络分层的概念，还有初步学习抓包分析。所以接下来，我会先从一些基础的网络知识说起，为你重点讲解网络分层模型以及各层之间的区别和联系。
|
||
|
||
因为咱们是以案例实战为导向的课程，所以我除了会在网络的每一层，给你介绍相关的技术细节以外，还会带你认识相应的排查工具。学完这节课，哪怕你原本是网络方面的小白，你也可以在网络排查方面“一试身手”了，是不是有点期待了呢？好，让我们开始吧。
|
||
|
||
## 网络是七层、五层还是四层？
|
||
|
||
学习网络排查，可能首先要搞清楚的，就是网络的分层模型了。工作中，我们也时常会听到这些术语，比如三层交换机、七层规则等等。网络分层的概念，可谓深入人心。
|
||
|
||
可是你有没有想过，网络为什么要分层呢？难道是非分不可吗？回答这个问题之前，我们先做个有趣的假设：这会儿是在网络诞生的前夜，什么IP协议、TCP协议都还不存在，而你是网络的缔造者，面临设计网络这个伟大的任务。面对这么好的机会，你会选择做怎样的设计呢？
|
||
|
||
你大体上有这么两种选择：
|
||
|
||
* **应用程序包办一切。**程序把应用层的数据，按某种编码转化为二进制数据，然后程序去操控网卡，把二进制数据发送到网络上。这期间，通信的连接方式、传输的可靠性、速度和效率的保证等等，都需要这个程序去实现。然后下次开发另外一个应用的时候，就把上面这些活，再干一遍。
|
||
* **应用程序、操作系统、网络设备等环节各自分工。**应用程序只负责实现应用层的业务逻辑，操作系统负责连接的建立、处理网络拥塞和丢包乱序、优化网络读写速度等等，然后把数据交给网卡，后者和交换机等设备做好联动，负责二进制数据在物理线路上的传送和接收。
|
||
|
||
那么显然，第一种大包大揽的方式，实现难度太大、耦合度太高，怎么看都是一个“反面典型”。所以，我们应该选择第二种，也就是分层的方式去实现。
|
||
|
||
你有没有发现，其实这个思路，跟编程的思想是类似的。在编程中，我们需要把一些逻辑抽象为函数或者对象，以实现更好的解耦和复用。在网络世界里也是如此，每一层干好自己的分内事，那么所有的层次配合起来工作的时候，就显得有条不紊了。
|
||
|
||
说到具体的分层模型，你应该会想到两种比较有名的方案。对，它们就是**OSI的七层模型**，和**TCP/IP的四层/五层模型**。这两种模型的最大区别，就是前者在传输层和应用层之间，还有会话层和表示层，而后者没有。
|
||
|
||

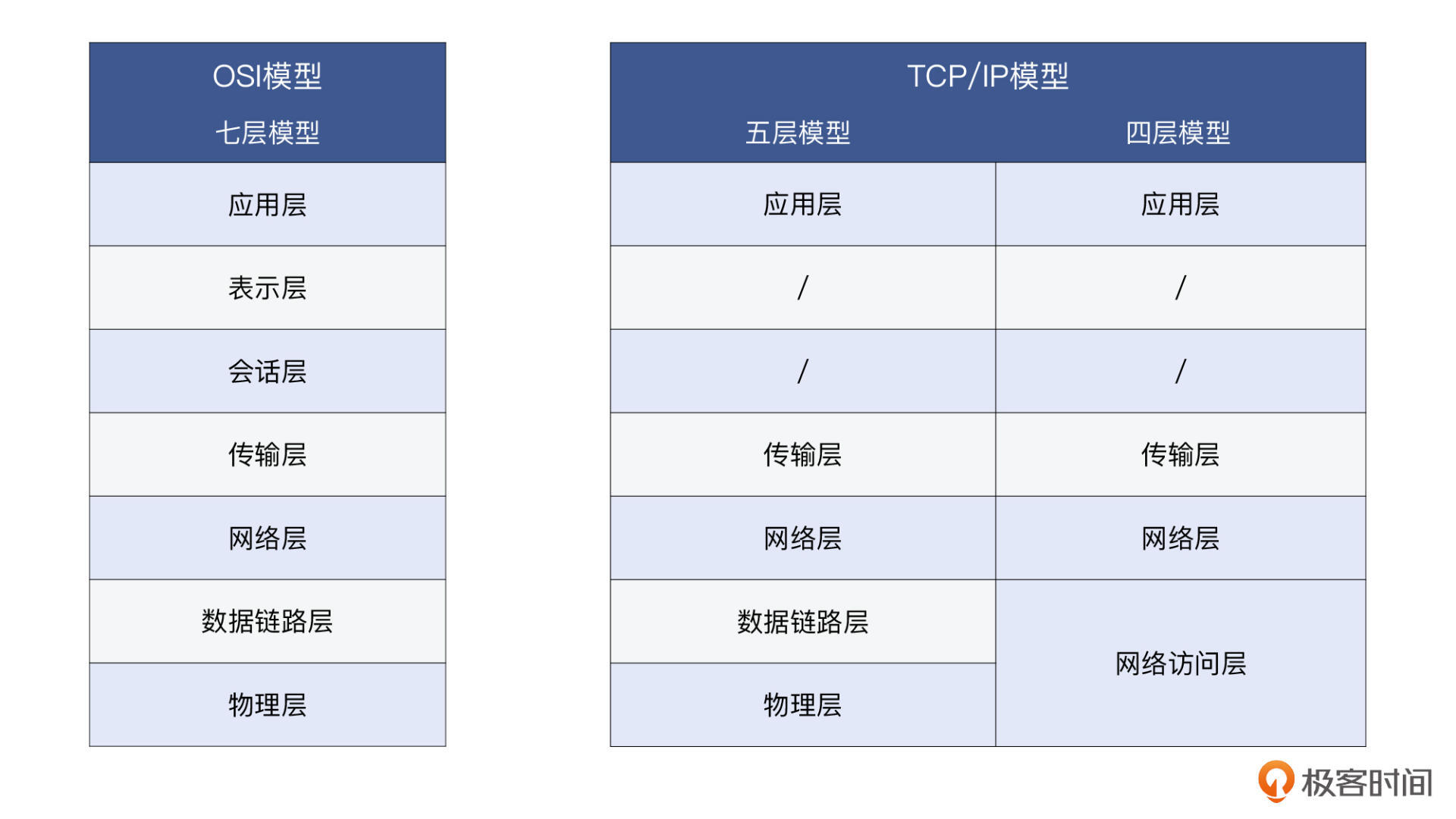

我们来看一下示意图：
|
||
|
||
|
||
|
||
那在这里，你可能还会想：这两种模型哪种用得最多，或者说，哪种更合理呢？
|
||
|
||
其实我觉得倒不用过于纠结在“谁比谁更好”这个点上，如果我们理解了每一层的作用，那么就不会被表象上的层级所束缚了。事实上，两种分法都有可取之处。
|
||
|
||
一般来说，七层模型在我们工作当中谈论得更多些。比如，我的同事会找过来说“你帮我建一个七层规则吧”。这里的七层，就是指应用层，他说的“七层规则”呢，可能是HTTP路由规则，比如把符合某种条件的HTTP请求，分流到某个特定的后端集群。
|
||
|
||

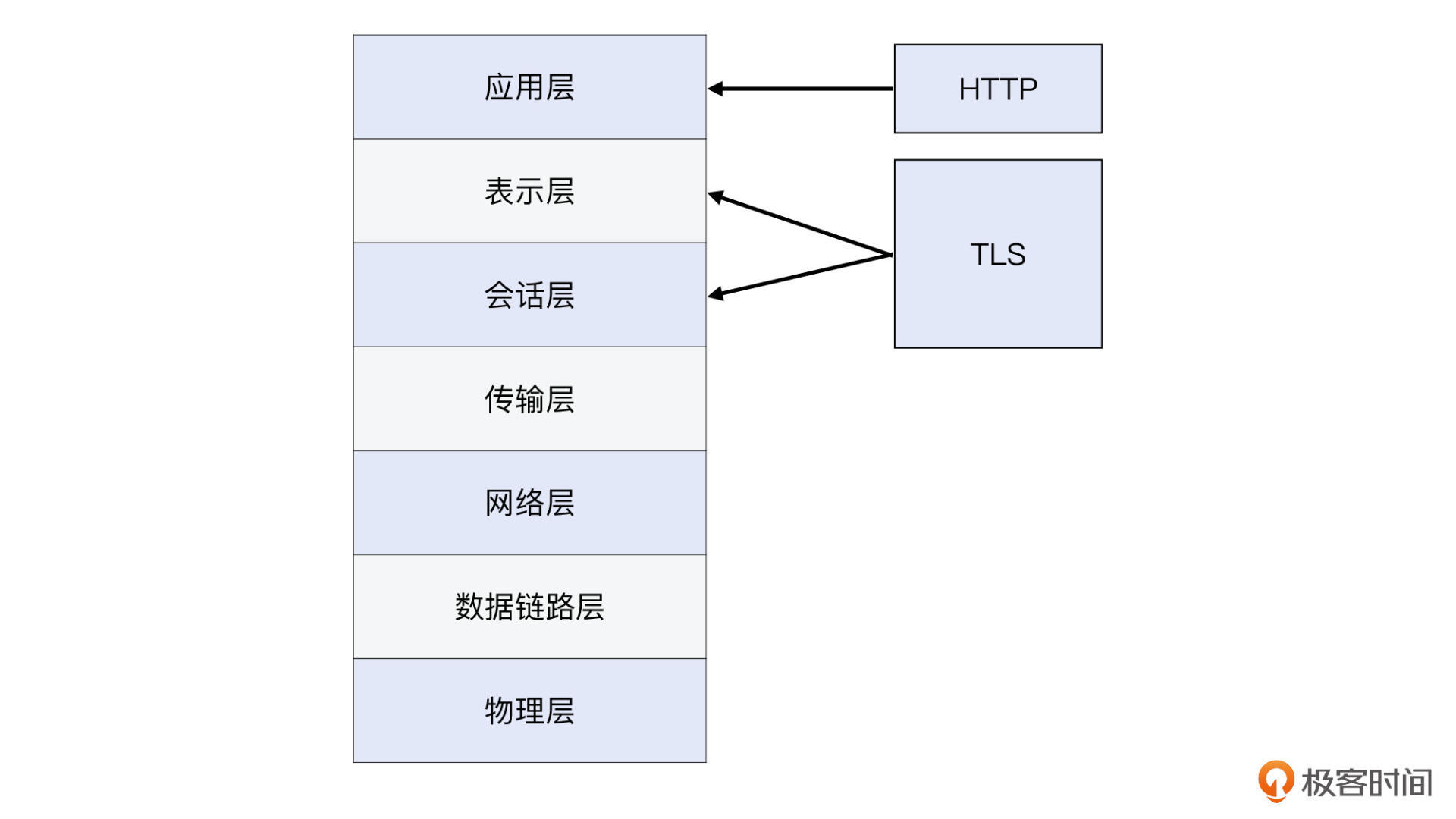

还有一些场景，也是比较适合用七层模型来解释的。比如，TLS虽然在TCP之上，按TCP/IP模型就要被归入应用层。但事实上，在HTTPS的场景下，HTTP协议就是运行在TLS协议之上的，那么是不是把HTTP和TLS分到不同的层次更合适呢？正好在七层模型里，第五层和第六层，可以分别代表TLS的会话保持功能和数据加解密这种表示层的功能。
|
||
|
||
|
||
|
||
不过，会话层和表示层的协议确实比较少。从控制模型复杂度的角度来看，如果把这两层都合并到应用层，那么模型倒是比较简单，也适合入门学习的。所以从这一点上看，TCP/IP模型也有可取之处。
|
||
|
||
这里你可能稍有疑问，为什么TCP/IP还有四层和五层模型这两种说法呢？其实五层模型就是OSI的前四层，加上一个应用层。这样的话，这个五层模型跟OSI七层模型，差异就比四层模型又缩小了一点。
|
||
|
||
所以，你现在应该明白了，**两种分层模型的最大差异，其实还是在会话层和表示层上面。**第一到第四层，已经基本统一了。而它们的最高层，虽然一个叫第七层，一个叫第四层或者第五层，表面上虽然并不一致，但实际上都可以用“应用层”来代替。这样既避免了可能的误解，也更加准确地表示了这一层的具体用途。
|
||
|
||
## 什么是TCP流？
|
||
|
||
在一些技术文档，特别是Wireshark相关的文档中，“TCP流”是一个很常见的词汇。它是什么意思呢？为什么叫“流”，难道跟水有关吗？
|
||
|
||
其实，这里的TCP流，就是英文的TCP Stream。Stream这个词有“流”的意思，也有“连续的事件”这样一个含义，所以它是有前后、有顺序的，这也正对应了TCP的特性。
|
||
|
||
跟Stream相对的一个词是Datagram，它是指没有前后关系的数据单元，比如UDP和IP都属于Datagram。在Linux网络编程里面，TCP对应的socket类型是SOCK\_STREAM，而UDP对应的，就是SOCK\_DGRAM了。显然，DGRAM就是Datagram的简写。
|
||
|
||
在具体的网络报文层面，一个TCP流，对应的就是一个五元组：**传输协议类型、源IP、源端口、目的IP、目的端口**。比如，今天你访问了极客时间网站，那么你这次的TCP流就可能就是这样一个五元组：
|
||
|
||
```java
|
||
(TCP, your_ip, your_port, geekbang_ip, 443)
|
||
|
||
```
|
||
|
||
一个IP报文，包含了所有这五个元素，所以Wireshark在解析抓包文件时，自然就能通过五元组知道每个报文所属的TCP流了。这也是为什么我们可以在Wireshark里，用Follow TCP Stream的方法，找到报文所在的TCP流。
|
||
|
||
不过有时候，也会有四元组的说法。其实它跟五元组大体上是一致的，只是四元组没有区分传输层协议类型（TCP或者UDP）。但是如果我们都清楚地知道应用类型，比如知道应用是HTTP协议的，那它的传输层协议默认就是TCP，这一元是否算在里面，已经不重要了。
|
||
|
||
## 报文、帧、分组、段、数据包，这些术语是同一个东西吗？
|
||
|
||
**报文（packet）**，是一种相对宽泛和通用的说法，基本上每一层都可以用。比如，在应用层，你可以说“HTTP报文”；在传输层，你可以说“TCP报文”；同样的，在网络层，当然就是“IP报文”了。事实上，网络层也是“报文”一词被使用最多的场景了。**数据包**也是类似的，可以在很多场景下通用。
|
||
|
||
我们再稍微考究一下语法。packet这个词的后缀是et。而在英文中，以et结尾的很多词表示某一个小小的东西。比如功能完备的一小段代码，叫code snippet，一小段内嵌在HTML中的Java前端代码，叫applet。自然的，packet就是一个小的pack（包裹）。
|
||
|
||
然而，另外几个术语在用的时候，就需要讲究一点了，因为它们并不是通用词，而是特定层的专有词汇。
|
||
|
||
**帧（frame）**是二层也就是数据链路层的概念，代表了二层报文，它包含帧头、载荷、帧尾。注意，帧是有尾部的，而其他像IP、TCP、HTTP等层级的报文，都没有尾部。我们不可以说“TCP帧”或者“IP帧”，虽然也许对方也明白你的意思，但我们都想做得专业一点，不是嘛。这里还有个小知识点：HTTP/2实现了多路复用，其中也有帧的概念，不过那个帧，跟这里网络二层的帧，除了名称相同以外，就没有别的联系了。
|
||
|
||
**分组**是IP层报文，也就是狭义的packet。
|
||
|
||
**段特指TCP segment**，也就是TCP报文。既然segment是“部分”的意思，那这个“整体”又是什么呢？它就是在应用层交付给传输层的消息（message）。当message被交付给传输层时，如果这个message的原始尺寸，超出了传输层数据单元的限制（比如超出了TCP的MSS），它就会被划分为多个segment。这个过程就是**分段**（segmentation），也是TCP层的一个很重要的职责。
|
||
|
||
说到segmentation，你可能也会想到fragmentation（分片）。这俩是同一个东西吗？这方面的知识点也不少，我在这里就不具体展开了。不过别着急，我会在第8讲里，帮你把这两个东西梳理清楚。
|
||
|
||
另外，这里还要提一下，Datagram的中文叫**“数据报”**，但不是“数据包”。读音类似，但意思并不完全相同。前面说过，“数据包”是一个通用词，所以用“UDP数据包”指代“UDP数据报”并没有问题。但反过来，非UDP协议的数据包，比如TCP段，就不能叫“TCP数据报”了，因为TCP不是Datagram。
|
||
|
||

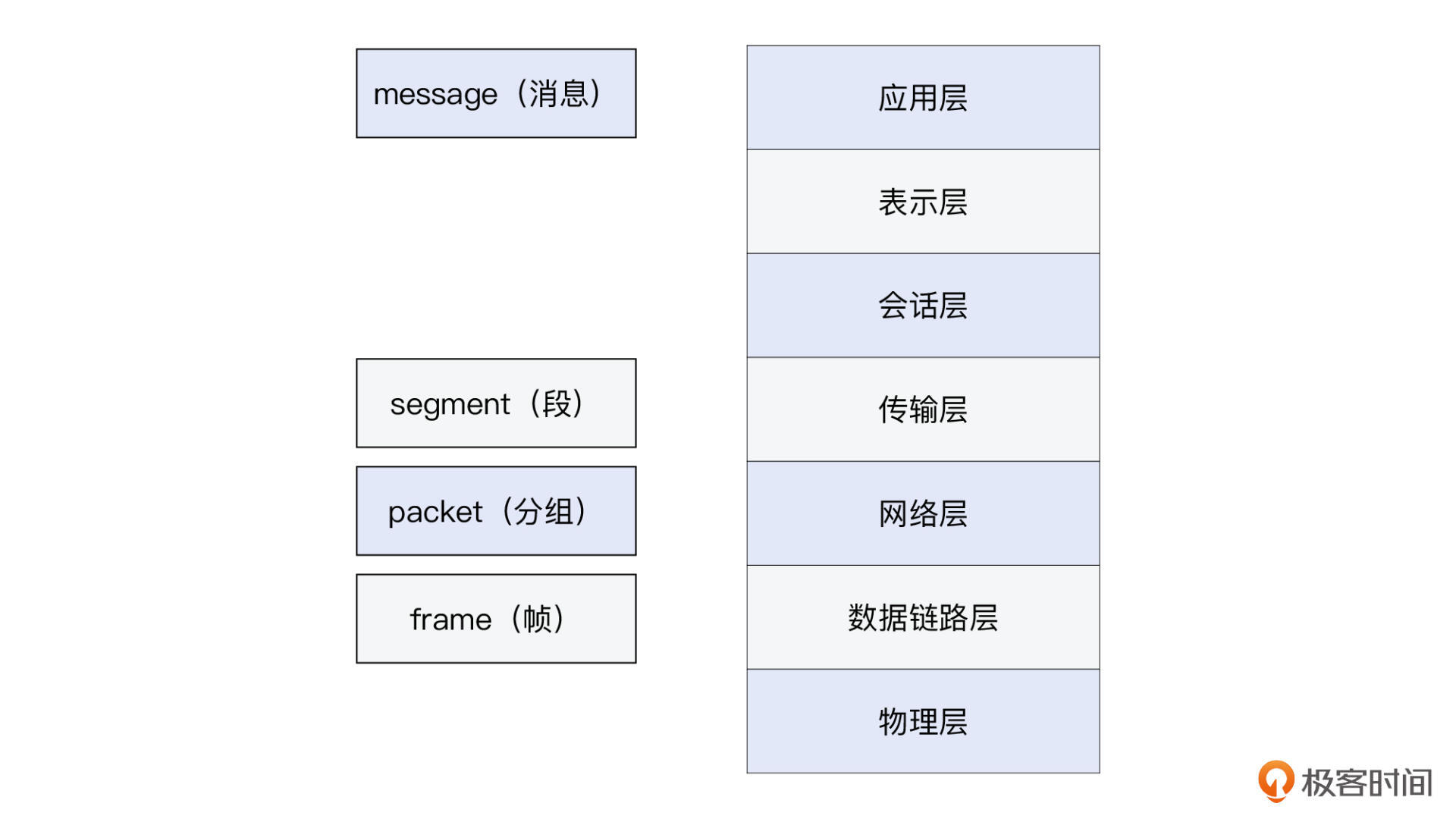

最后，你可以再来看下这张层级和术语对应关系的示意图：
|
||
|
||
|
||
|
||
## 网络各层都有哪些排查工具呢？
|
||
|
||
通过上面的内容，你应该对于网络为什么要做分层、为什么那样做分层，已经有了比较清晰地认识了，我也带你探讨了每个层级的名词概念。所谓“名不正则言不顺”，咱们把这些术语搞清楚了，是不是感觉自己的技术“格调”也有那么点提升了呢？
|
||
|
||
接下来，我们进入干货部分，也就是每个层级的排查工具，用大白话说就是：“这可是我们吃饭的家伙儿”。
|
||
|
||
### 应用层
|
||
|
||
应用层的排查工具就太多了，相信做应用的同学，对自己的应用排查，应该是比我要更加熟悉。那我这里呢，就选一个主要的应用来展开吧，我们来谈谈 **HTTP应用的排查工具**。
|
||
|
||
现在主流的浏览器是Google的Chrome，它本身就**内置了一个开发者工具**。在Chrome界面里按下F12，或者你是苹果系统的话，还可以按下组合键option + command + I，启动开发者工具。
|
||
|
||
其实在其他的浏览器上，都有类似这样的工具，比如**Firefox和Edge**。而且因为Edge基于Chromium浏览器内核，它的开发者工具跟Chrome的开发者工具很相似。
|
||
|
||
在更老的IE浏览器时代，并没有原生的开发者工具。当时有一个叫**HttpWatch**的工具，可以在IE上实现类似的功能，但需要另外安装。
|
||
|
||
借助开发者工具，我们可以非常方便地做很多事，比如以下这些。
|
||
|
||
* **找到有问题的服务端IP**
|
||
|
||
比如有用户报告死活访问不了你的网站，但是你很清楚这个网站的域名对应了很多IP地址，你怎么知道用户连的是哪个IP呢？
|
||
|
||

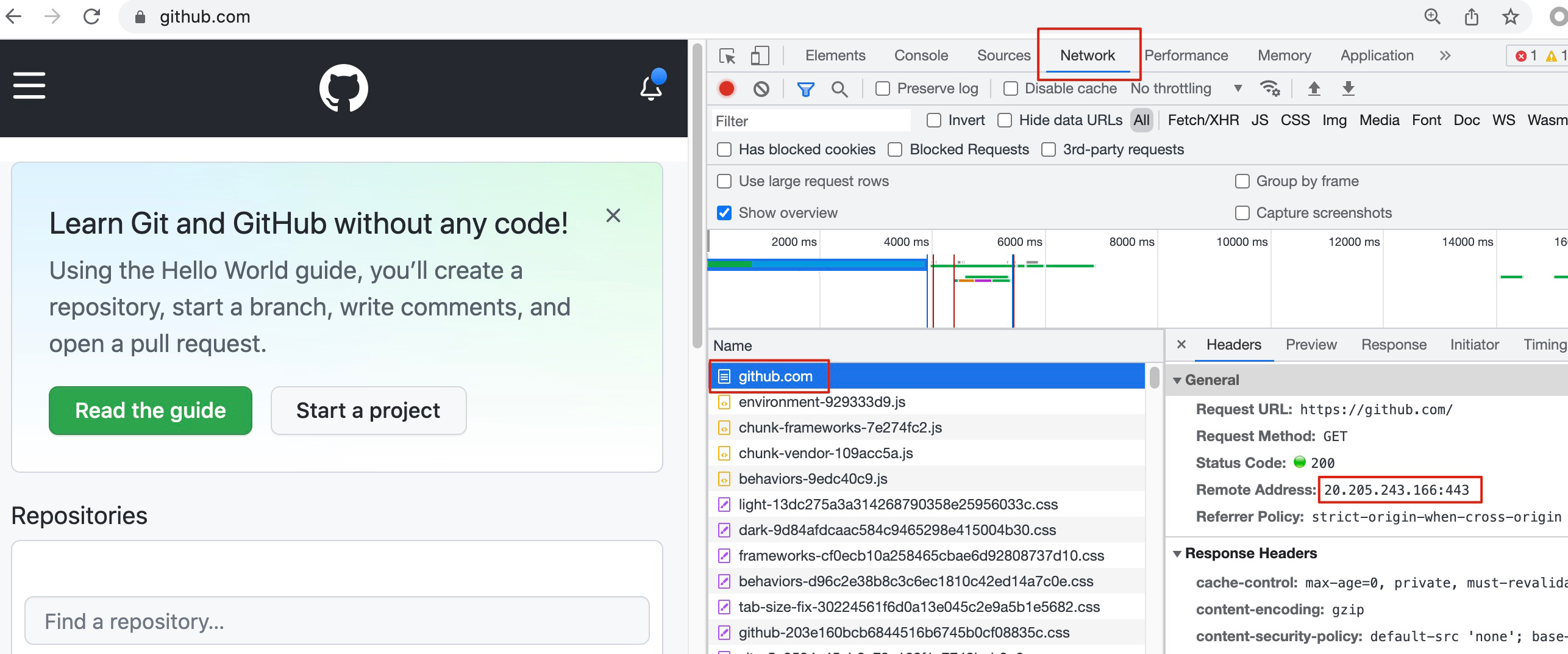

你可以这样做：让客户启用开发者工具，在Network页找到主页对象，在它的Headers部分，就能看到Remote address，这里的IP就是当前连接的IP，比如下面这样：
|
||
|
||
|
||
|
||
不过有句成语叫“刻舟求剑”，因为DNS解析的关系，你很可能下次重连就不是这个IP了，所以每次都应该重新确认一下这个信息。
|
||
|
||
这个技巧，在**排查公网的访问问题**的时候特别有用。要知道，现在流量大一点的网站都已经上了CDN，那就必然在全国乃至全球各地，有少则数十个、多则数百个CDN终端节点，在给访问者提供就近的服务。如果有人说他访问不了某个站点了，那么请一定让他用开发者工具，找到他连的远程IP，然后你再根据这个信息展开排查工作。
|
||
|
||
* **辅助排查网页慢的问题**
|
||
|
||

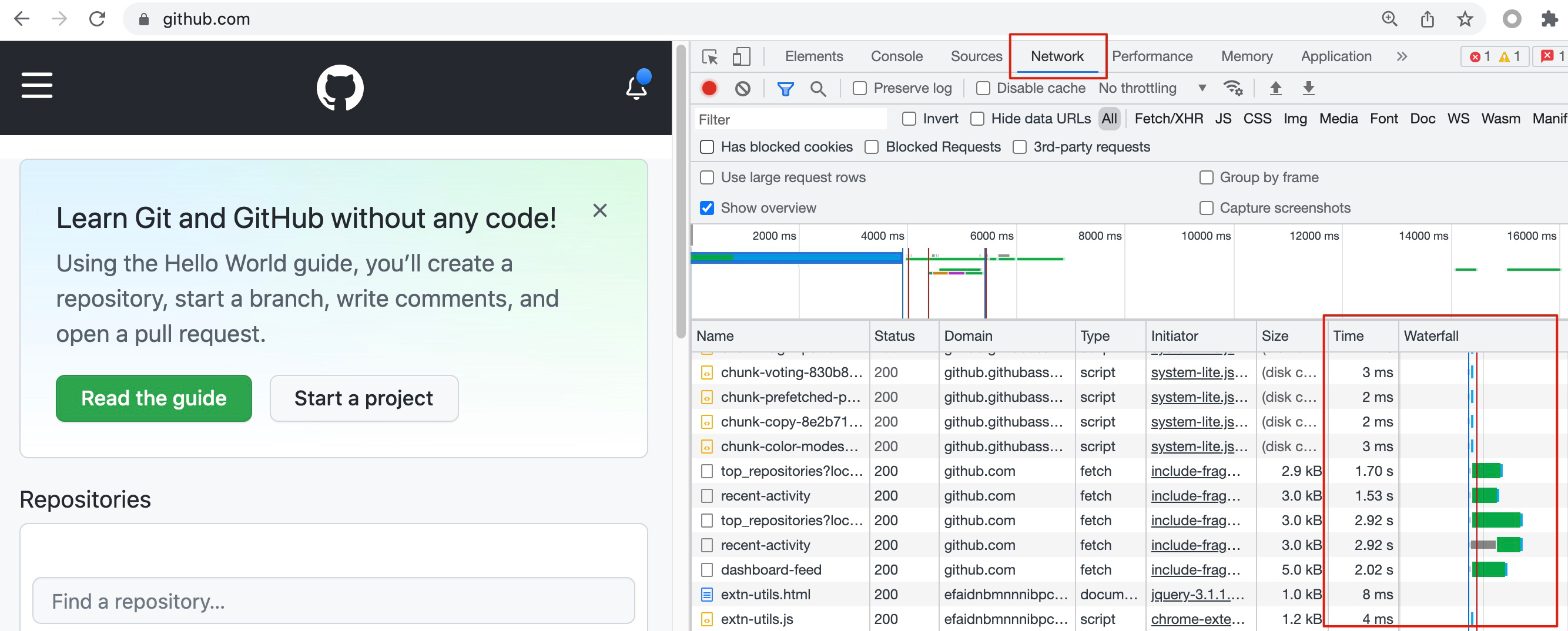

访问页面感觉很慢，那么可以借助开发者工具的**时间统计功能**，找到耗时较高的HTTP资源对象，再针对性排查。比如我觉得访问[https://github.com](https://github.com)很慢，那么可以先打开开发者工具，然后访问站点，等全部加载完成后，到Network页查看这些HTTP对象的加载时间。
|
||
|
||
|
||
|
||
不过，这个办法只能排查到是哪个资源对象耗时比较长，但更进一步的排查，比如“为什么这个对象的加载时间比别的对象长”这个问题，开发者工具就难以回答了。关于这个问题，我会在后续的课程里深入展开，我们会用到抓包分析这把“手术刀”，来根本性地排查这类问题。
|
||
|
||
* **解决失效Cookie带来的问题**
|
||
|
||
有时候我们的Cookie过期了，导致无法正常登录站点，那么可以打开开发者工具，到Application页，找到Storage -> Cookie，把对应的条目清除。这样下次你再访问这个站点，就已经“洗心革面”了。对站点来说，你就是一次新的访问，可以生成一次新的Cookie了。
|
||
|
||
当然，你通过删除浏览器缓存的方式，也是可以做到这一点的。但开发者工具的优点是，可以**细粒度**到这个网站级别，而删除缓存的方式，删除的就是所有站点的Cookie了，这未必是你想要的。
|
||
|
||
### 表示层和会话层
|
||
|
||
在前面的网络分层部分，我提到过，其实表示层和会话层的协议并不多，TLS可以归入这两个层级。为了对TLS的问题进行排查，我推荐你两种工具。
|
||
|
||

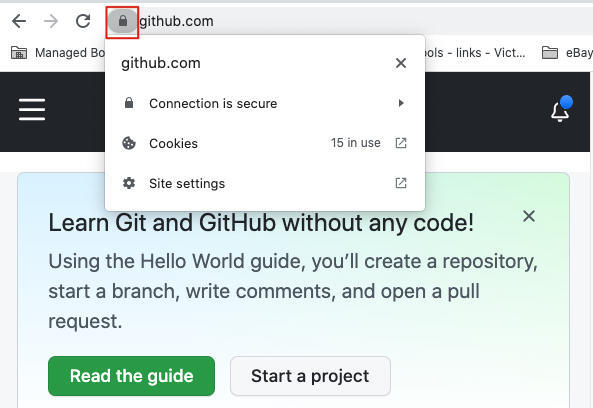

**第一种，还是基于浏览器做初步的检查，主要是围绕证书本身做检查。**在浏览器的地址栏那里，有一个按钮，点开后就可以查看TLS证书等信息：
|
||
|
||
|
||
|
||
在上面的菜单中，继续点开Connection is secure按钮，进而点击Certificate is valid按钮，就能查看证书了。
|
||
|
||

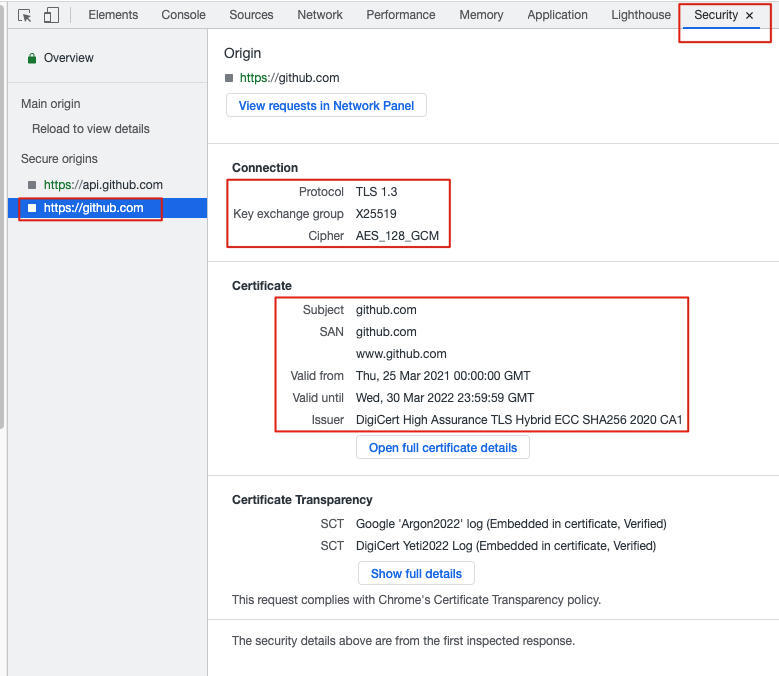

另外，使用开发者工具的Security菜单，还可以查看更为详细的TLS信息，包括协议版本、密钥交换算法、证书有效期等等。
|
||
|
||
|
||
|
||

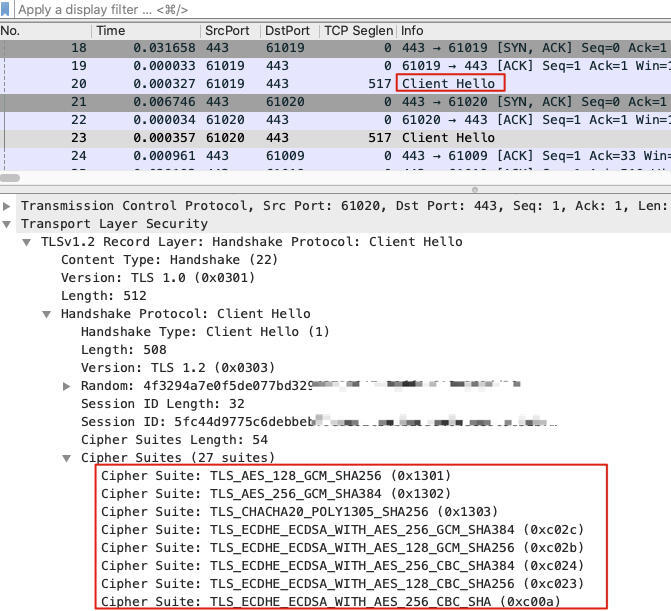

**第二种，关于TLS握手、密钥交换、密文传输等方面的排查，还是需要用tcpdump和Wireshark来做。**在Wireshark中，可以更加全面地查看TLS细节。
|
||
|
||
比如，我们可以直接看到TLS握手阶段里，双方协商**过程中**各自展示的Cipher suite，而在开发者工具里，我们只能看到协商**完成后**的选择。
|
||
|
||
|
||
|
||
### 传输层
|
||
|
||
传输层毫无疑问是重中之重，工具也很多。我们就按排查场景来介绍工具。
|
||
|
||
* **路径可达性测试**
|
||
|
||
如果我们要测试TCP握手，我们有**telnet、nc**这两个常规工具。比如telnet：
|
||
|
||
```plain
|
||
$ telnet www.baidu.com 443
|
||
Trying 180.101.49.12...
|
||
Connected to www.a.shifen.com.
|
||
Escape character is '^]'.
|
||
|
||
|
||
```
|
||
|
||
用nc呢，可以这样：
|
||
|
||
```plain
|
||
$ nc -w 2 -zv www.baidu.com 443
|
||
Connection to www.baidu.com 443 port [tcp/https] succeeded!
|
||
|
||
```
|
||
|
||
* **查看当前连接状况**
|
||
|
||
**netstat** 命令是一个经典命令了，很多同学都会使用它来获取当前的TCP、UDP等的连接信息，比如：
|
||
|
||
```plain
|
||
$ netstat -ant
|
||
Active Internet connections (servers and established)
|
||
Proto Recv-Q Send-Q Local Address Foreign Address State
|
||
tcp 0 0 127.0.0.53:53 0.0.0.0:* LISTEN
|
||
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN
|
||
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN
|
||
tcp 0 280 10.0.2.15:22 10.0.2.2:56669 ESTABLISHED
|
||
tcp6 0 0 :::22 :::* LISTEN
|
||
|
||
```
|
||
|
||
* **查看当前连接的传输速率**
|
||
|
||

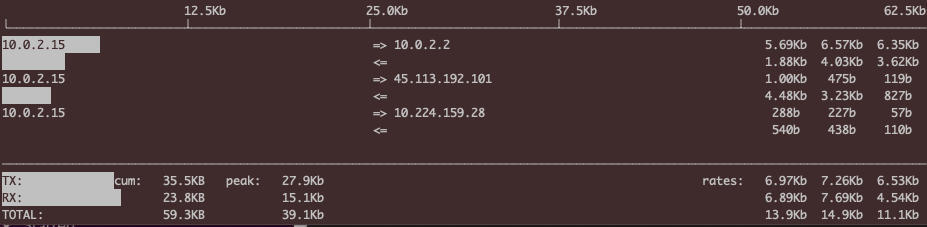

有时候，你的网络跑得挺繁忙的，但你却不知道哪个连接占用了大量的带宽？你可以用 **iftop**。这个工具不是系统默认自带的，需要你安装一下，然后执行iftop就好了。对了，你需要有sudo权限，也就是执行sudo iftop，然后就能看到不同连接的传输速率，把祸害你带宽的连接给找到。比如下面这样：
|
||
|
||
|
||
|
||
* **查看丢包和乱序等的统计**
|
||
|
||
其实，用netstat除了可以获取实时连接状况，还可以获取历史统计信息。比如，你怀疑一台机器的网络很不稳定，除了用ping做简单的测试，你还可以用 **netstat -s** 来获取更加详细的统计信息。比如，其中的TCP丢包和乱序计数值，就能帮助你判断传输层的状况。下面是我截取了一次netstat -s命令的输出：
|
||
|
||
```plain
|
||
$ netstat -s
|
||
......
|
||
Tcp:
|
||
16 active connection openings
|
||
1 passive connection openings
|
||
8 failed connection attempts
|
||
1 connection resets received
|
||
1 connections established
|
||
6254 segments received
|
||
4035 segments sent out
|
||
1 segments retransmitted
|
||
0 bad segments received
|
||
3 resets sent
|
||
......
|
||
TcpExt:
|
||
1 ICMP packets dropped because socket was locked
|
||
3 TCP sockets finished time wait in fast timer
|
||
8 delayed acks sent
|
||
4674 packet headers predicted
|
||
10 acknowledgments not containing data payload received
|
||
1008 predicted acknowledgments
|
||
TCPTimeouts: 1
|
||
TCPBacklogCoalesce: 140
|
||
1 connections reset due to early user close
|
||
TCPRcvCoalesce: 2187
|
||
TCPAutoCorking: 110
|
||
TCPSynRetrans: 1
|
||
TCPOrigDataSent: 1041
|
||
TCPDelivered: 1049
|
||
|
||
```
|
||
|
||
你可能会问：这些不是静态值吗，我想知道当前情况啊？这个也很好解决，你可以这样做：
|
||
|
||
```plain
|
||
watch --diff netstat -s
|
||
|
||
```
|
||
|
||

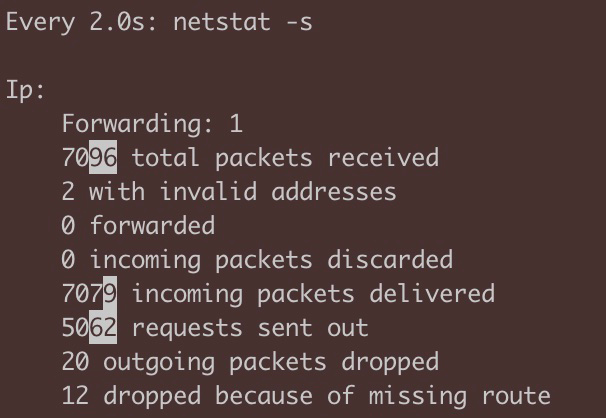

这个命令会把发生变化的数值进行高亮，方便我们查看：
|
||
|
||
|
||
|
||
当然，上面这个算运维“青铜”版。你也可以写一个简单的脚本，在两次netstat -s命令之间执行sleep，然后计算两个读数之间的差值，并除以sleep的时间，得到大致的变化速度。这样就又升级了一点。
|
||
|
||
如果你想做得再到位一点，你可以把netstat -s的输出值写入到TSDB，然后用Grafana之类的Dashboard展示，这样不仅有视图，也有历史值，可以算运维“王者”了。
|
||
|
||
* **还有ss？**
|
||
|
||
**ss** 命令是Iproute2包里的命令，也是netstat的“取代者”。它提供了对socket的丰富的统计信息。比如下面这条命令我也经常用，可以查看到当前连接的统计信息：
|
||
|
||
```plain
|
||
$ ss -s
|
||
Total: 164
|
||
TCP: 5 (estab 1, closed 0, orphaned 0, timewait 0)
|
||
|
||
Transport Total IP IPv6
|
||
RAW 1 0 1
|
||
UDP 2 2 0
|
||
TCP 5 4 1
|
||
INET 8 6 2
|
||
FRAG 0 0 0
|
||
|
||
```
|
||
|
||
当然，也不能完全说“ss等于netstat”，因为事实上netstat命令的功能，被拆分到了ss和ip这两个命令里，并分别得到了丰富和加强。具体的细节，我们在课程中还会陆续提到。
|
||
|
||
### 网络层
|
||
|
||
在这一层，除了可以直接用ping这个非常简便的工具以外，你还应该掌握另外两个命令，它们能提供更为强大的排查能力，它们就是**traceroute和mtr**。
|
||
|
||
* **查看网络路径状况**
|
||
|
||
下面这个，是我用自己的Mac笔记本做一个简单的traceroute的典型输出：
|
||
|
||
```plain
|
||
$ traceroute www.baidu.com
|
||
traceroute to www.a.shifen.com (180.101.49.12), 64 hops max
|
||
1 10.0.2.2 0.133ms 0.131ms 0.087ms
|
||
2 192.168.1.1 3.048ms 1.466ms 1.574ms
|
||
3 100.65.0.1 8.975ms 3.067ms 6.472ms
|
||
4 61.152.53.149 5.644ms 3.691ms 4.624ms
|
||
5 61.152.24.226 5.357ms 4.393ms 4.244ms
|
||
6 202.97.29.122 10.171ms 10.403ms 8.755ms
|
||
7 58.213.94.118 10.707ms 11.880ms 11.441ms
|
||
8 58.213.94.90 9.644ms * *
|
||
9 58.213.96.110 12.758ms 12.095ms 11.842ms
|
||
10 * * *
|
||
11 * * *
|
||
12 * * *
|
||
13 * * *
|
||
14 * * *
|
||
15 * * *
|
||
16 * * *
|
||
17 * * *
|
||
18 * * *
|
||
19 * * *
|
||
20 * * *
|
||
|
||
```
|
||
|
||
哦，等等，为什么从第10跳开始就没有IP，只有星号了？你是不是也遇到过这种情况呢？其实，你稍微改一下命令，也就是加上**\-I**参数（I代表ICMP），就可以正常跑到底了：
|
||
|
||
```plain
|
||
$ traceroute www.baidu.com -I
|
||
traceroute to www.a.shifen.com (180.101.49.12), 64 hops max
|
||
1 10.0.2.2 0.099ms 2.363ms 0.078ms
|
||
2 192.168.1.1 3.320ms 1.220ms 1.204ms
|
||
3 100.65.0.1 8.737ms 4.872ms 6.403ms
|
||
4 61.152.54.125 5.035ms 3.397ms 4.288ms
|
||
5 * 61.152.25.110 4.176ms *
|
||
6 202.97.101.30 7.447ms 6.399ms 5.936ms
|
||
7 58.213.95.110 10.488ms * 9.014ms
|
||
8 * 58.213.95.134 11.064ms *
|
||
9 58.213.96.74 10.997ms 10.042ms 10.592ms
|
||
10 * * *
|
||
11 * * *
|
||
12 * * *
|
||
13 180.101.49.12 11.269ms 9.518ms 8.779ms
|
||
|
||
```
|
||
|
||
背后的原理，就是traceroute默认是用UDP作为探测协议的，但是很多网络设备并不会对UDP作出回应。所以我们改成ICMP协议做探测后，网络设备就有回应了。其实，Windows上的tracert，就是默认用ICMP，这一点跟Linux正好是反过来的。两个操作系统，真是“相爱相杀”啊。
|
||
|
||
但是，traceroute也有一个明显的不足：**它不能对这个路径做连续多次的探测**。
|
||
|
||
于是，mtr出现了，它可以说是traceroute的超集，除了traceroute的功能，还能实现丰富的探测报告。尤其是它对每一跳的丢包率的百分比，是用来定位路径中节点问题的重要指标。所以，当你在遇到**“连接状况时好时坏的问题”**的时候，单纯用一次性的traceroute恐怕难以看清楚，那就可以用mtr，来获取更加全面和动态的链路状态信息了。
|
||
|
||
```plain
|
||
$ mtr www.baidu.com -r -c 10
|
||
Start: 2022-01-07T04:05:02+0000
|
||
HOST: victorebpf Loss% Snt Last Avg Best Wrst StDev
|
||
1.|-- _gateway 0.0% 10 0.3 0.4 0.2 1.2 0.3
|
||
2.|-- 192.168.1.1 0.0% 10 1.6 1.8 1.4 3.2 0.5
|
||
3.|-- 100.65.0.1 0.0% 10 3.8 7.0 3.8 10.3 2.0
|
||
4.|-- 61.152.54.125 0.0% 10 4.0 4.3 3.6 5.1 0.5
|
||
5.|-- 61.152.25.110 30.0% 10 5.0 6.8 4.4 18.9 5.4
|
||
6.|-- 202.97.101.30 20.0% 10 7.8 6.6 5.4 7.8 0.8
|
||
7.|-- 58.213.95.110 80.0% 10 10.0 9.8 9.6 10.0 0.3
|
||
8.|-- ??? 100.0 10 0.0 0.0 0.0 0.0 0.0
|
||
9.|-- 58.213.96.74 0.0% 10 10.5 12.7 9.9 24.7 4.9
|
||
10.|-- ??? 100.0 10 0.0 0.0 0.0 0.0 0.0
|
||
11.|-- ??? 100.0 10 0.0 0.0 0.0 0.0 0.0
|
||
12.|-- ??? 100.0 10 0.0 0.0 0.0 0.0 0.0
|
||
13.|-- 180.101.49.12 0.0% 10 9.4 9.1 8.3 9.7 0.5
|
||
|
||
```
|
||
|
||
* **查看路由**
|
||
|
||
命令 **route** 可以查看路由表，不过这个命令比较老一点：
|
||
|
||
```plain
|
||
# route -n
|
||
Kernel IP routing table
|
||
Destination Gateway Genmask Flags Metric Ref Use Iface
|
||
0.0.0.0 10.0.2.2 0.0.0.0 UG 100 0 0 enp0s3
|
||
10.0.2.0 0.0.0.0 255.255.255.0 U 0 0 0 enp0s3
|
||
10.0.2.2 0.0.0.0 255.255.255.255 UH 100 0 0 enp0s3
|
||
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
|
||
|
||
```
|
||
|
||
传输层工具里介绍的 **netstat**，其实也能帮我们查看路由，只要加上 **\-r** 参数：
|
||
|
||
```plain
|
||
$ netstat -r
|
||
Kernel IP routing table
|
||
Destination Gateway Genmask Flags MSS Window irtt Iface
|
||
default _gateway 0.0.0.0 UG 0 0 0 enp0s3
|
||
10.0.2.0 0.0.0.0 255.255.255.0 U 0 0 0 enp0s3
|
||
_gateway 0.0.0.0 255.255.255.255 UH 0 0 0 enp0s3
|
||
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
|
||
|
||
```
|
||
|
||
我前面说过，netstat是被ss和ip这两个命令替代了。所以我们同样可以用 **ip命令**查看路由。比如这样：
|
||
|
||
```plain
|
||
$ ip route
|
||
default via 10.0.2.2 dev enp0s3 proto dhcp src 10.0.2.15 metric 100
|
||
10.0.2.0/24 dev enp0s3 proto kernel scope link src 10.0.2.15
|
||
10.0.2.2 dev enp0s3 proto dhcp scope link src 10.0.2.15 metric 100
|
||
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1 linkdown
|
||
|
||
```
|
||
|
||
### 数据链路层和物理层
|
||
|
||
这一层离应用层已经很远了，一般来说是专职的网络团队在负责。如果这一层有问题，就会直接体现在网络层表现上面，比如IP会有丢包和延迟等现象，然后会引发传输层异常（如丢包、乱序、重传等）。所以，**一个稳定的数据链路层乃至物理层，是网络可靠性的基石。**
|
||
|
||
你可能会奇怪：既然底下这两层的稳定性如此重要，那上层的TCP不是号称还有传输可靠性的保障吗？难道这种保障形同虚设？
|
||
|
||
其实，这两点并不矛盾。TCP的传输可靠性是通过序列号、确认号、重传机制等来保证的，通过这种机制，TCP可以在**一定程度**的网络不稳定场景下，依然保证传输可靠，但不等于TCP可以无限容忍底层的不稳定，因为各种TCP拥塞控制算法都会因为这种问题，而极大地降低传输性能。
|
||
|
||
如果你想查看这两层的状况，可以用 **ethtool** 这个工具。比如这样：
|
||
|
||
```plain
|
||
# ethtool -S enp0s3
|
||
NIC statistics:
|
||
rx_packets: 45897
|
||
tx_packets: 9457
|
||
rx_bytes: 59125524
|
||
tx_bytes: 834625
|
||
rx_broadcast: 0
|
||
tx_broadcast: 17
|
||
rx_multicast: 0
|
||
tx_multicast: 59
|
||
rx_errors: 0
|
||
tx_errors: 0
|
||
tx_dropped: 0
|
||
|
||
```
|
||
|
||
它的原理，是网卡驱动会到内核中注册ethtool回调函数，然后我们用ethtool命令就可以查看这些信息了。由于信息是由网卡驱动提供的，所以十分“接地气”。
|
||
|
||
如果你在传输层和网络层的排查工具上，已经看到明确的链路不稳定的信息，那就直接找网络团队去处理吧。
|
||
|
||
## 小结
|
||
|
||
这节课，我们回顾了网络分层模型，也了解了OSI模型和TCP/IP模型的区别和联系。通过“抠字眼”的方式，我们把每层的术语搞清楚，由此对分层模型有了更加深入的理解，这个对我们开展网络排查工作，有很强的指导性意义。
|
||
|
||
然后，我们逐一学习了各层的常用排查工具。我来给你再梳理一下：
|
||
|
||
1. 应用层以HTTP为例，可以用**浏览器开发者工具**，实现远程IP识别、耗时分析、Cookie删除等需求。
|
||
2. 会话层和表示层以TLS为主，我们还是用**浏览器开发者工具**，可以查看证书细节、协商后使用的Cipher suite等信息，属于静态信息。然后学习了**用tcpdump和Wireshark** 查看更详细的TLS握手细节的方法。这些信息是动态的，也只有用抓包分析的手段才能做到。
|
||
3. 在传输层，我们学到了 **telnet、nc、netstat、ss** 等命令，通过它们，我们可以测试连通性，也可以获取连接状况和统计信息，对于传输问题的排查都很有帮助。
|
||
4. 在网络层及以下的部分，我们学习了 **traceroute、mtr、ip** 等工具，可以检测网络路径状况。
|
||
5. 在数据链路层和物理层，我们可以做得不多，主要依靠网络层观察到的链路质量来推断这两次的情况。当然，也可以用 **ethtool** 这个工具查看这两层的详情。
|
||
|
||

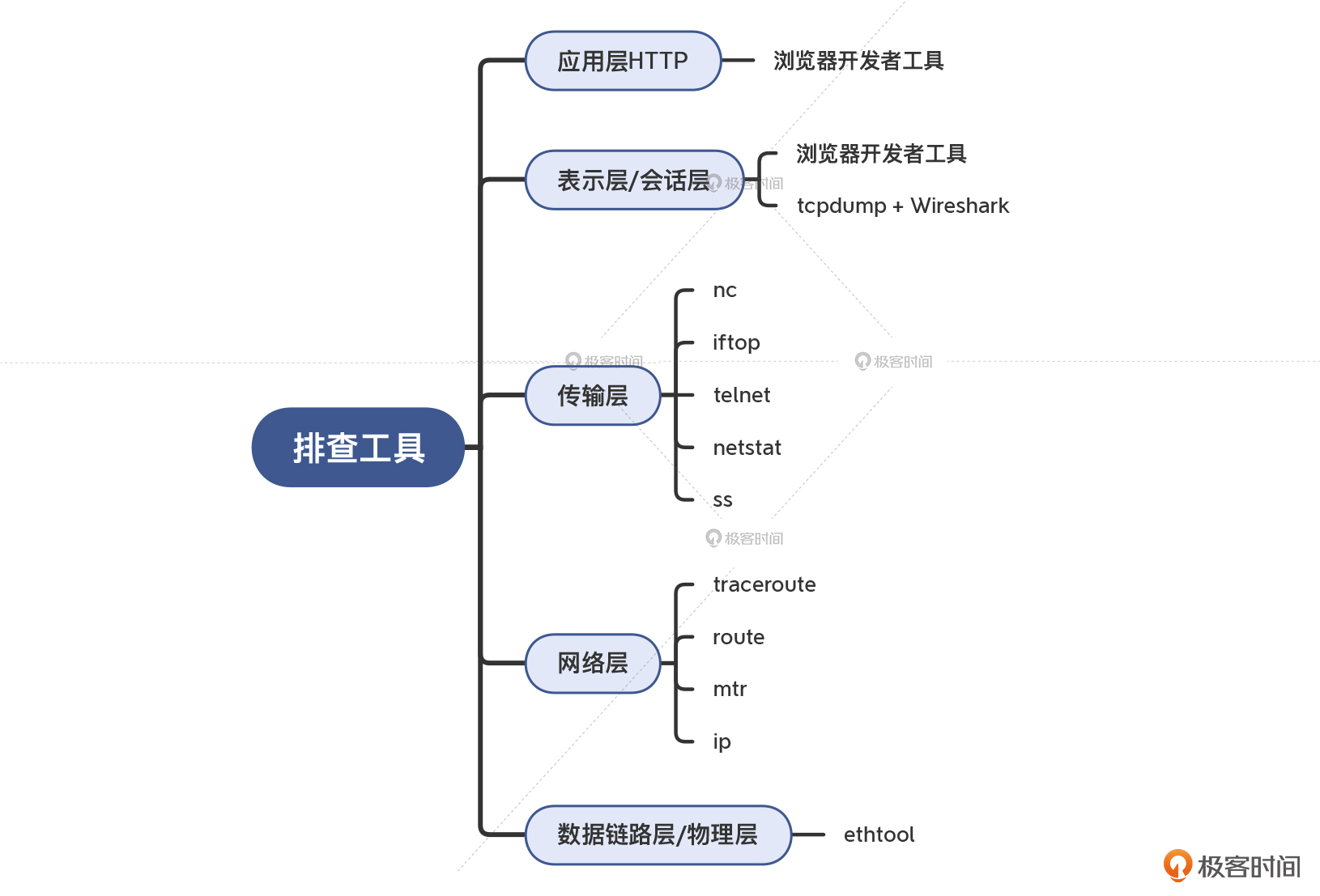

最后，为了方便你复习，我也给你画了一张思维导图，让你能一目了然：
|
||
|
||
|
||
|
||
如果对这些命令的更多细节或者原理很感兴趣，在实战三模块里，我也会专门讨论这些工具相关的案例和使用技巧，相信会让你的网络排查技能变得更加丰富多元。
|
||
|
||
## 思考题
|
||
|
||
感谢你认真学完了这节课的内容，不过在结束之前，给你留几道思考题：
|
||
|
||
1. traceroute默认是用UDP来做探测的，那这个又是基于什么原理呢？通和不通，我们会收到怎样的回复？
|
||
2. 有时候运行telnet后命令就挂起，没有响应了，这说明了什么问题呢？
|
||
|
||
欢迎你把答案写到留言区，我们一起交流讨论。也欢迎你把今天的内容分享给更多的朋友，一同成长和进步。
|
||
|
