# 04 | 穿越功耗墙，我们该从哪些方面提升“性能”？
|
|
|
|
|
|
上一讲，在讲CPU的性能时，我们提到了这样一个公式：
|
|
|
|
|
|
程序的CPU执行时间 = 指令数×CPI×Clock Cycle Time
|
|
|
|
|
|
这么来看，如果要提升计算机的性能，我们可以从指令数、CPI以及CPU主频这三个地方入手。要搞定指令数或者CPI，乍一看都不太容易。于是，研发CPU的硬件工程师们，从80年代开始，就挑上了CPU这个“软柿子”。在CPU上多放一点晶体管，不断提升CPU的时钟频率，这样就能让CPU变得更快，程序的执行时间就会缩短。
|
|
|
|
|
|

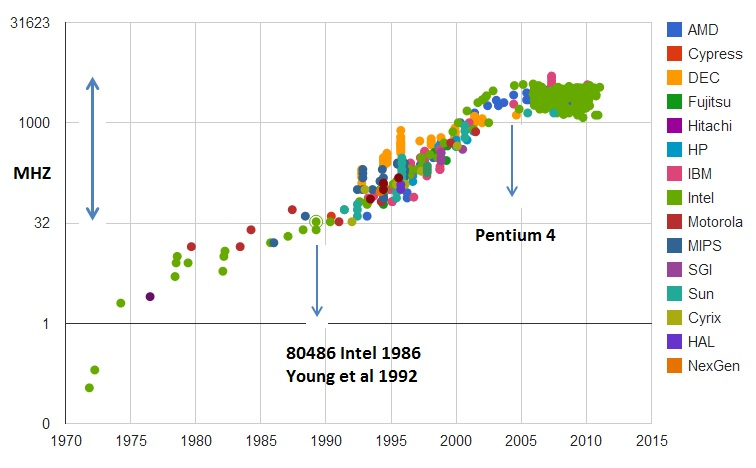

于是，从1978年Intel发布的8086 CPU开始，计算机的主频从5MHz开始，不断提升。1980年代中期的80386能够跑到40MHz，1989年的486能够跑到100MHz，直到2000年的奔腾4处理器，主频已经到达了1.4GHz。而消费者也在这20年里养成了“看主频”买电脑的习惯。当时已经基本垄断了桌面CPU市场的Intel更是夸下了海口，表示奔腾4所使用的CPU结构可以做到10GHz，颇有一点“大力出奇迹”的意思。
|
|
|
|
|
|
## 功耗：CPU的“人体极限”
|
|
|
|
|
|
然而，计算机科学界从来不相信“大力出奇迹”。奔腾4的CPU主频从来没有达到过10GHz，最终它的主频上限定格在3.8GHz。这还不是最糟的，更糟糕的事情是，大家发现，奔腾4的主频虽然高，但是它的实际性能却配不上同样的主频。想要用在笔记本上的奔腾4 2.4GHz处理器，其性能只和基于奔腾3架构的奔腾M 1.6GHz处理器差不多。
|
|
|
|
|
|
于是，这一次的“大力出悲剧”，不仅让Intel的对手AMD获得了喘息之机，更是代表着“主频时代”的终结。后面几代Intel CPU主频不但没有上升，反而下降了。到如今，2019年的最高配置Intel i9 CPU，主频也只不过是5GHz而已。相较于1978年到2000年，这20年里300倍的主频提升，从2000年到现在的这19年，CPU的主频大概提高了3倍。
|
|
|
|
|
|
|
|
|
|
|
|
奔腾4的主频为什么没能超过3.8GHz的障碍呢？答案就是功耗问题。什么是功耗问题呢？我们先看一个直观的例子。
|
|
|
|
|
|
一个3.8GHz的奔腾4处理器，满载功率是130瓦。这个130瓦是什么概念呢？机场允许带上飞机的充电宝的容量上限是100瓦时。如果我们把这个CPU安在手机里面，不考虑屏幕内存之类的耗电，这个CPU满载运行45分钟，充电宝里面就没电了。而iPhone X使用ARM架构的CPU，功率则只有4.5瓦左右。
|
|
|
|
|
|
我们的CPU，一般都被叫作**超大规模集成电路**（Very-Large-Scale Integration，VLSI）。这些电路，实际上都是一个个晶体管组合而成的。CPU在计算，其实就是让晶体管里面的“开关”不断地去“打开”和“关闭”，来组合完成各种运算和功能。
|
|
|
|
|
|
想要计算得快，一方面，我们要在CPU里，同样的面积里面，多放一些晶体管，也就是**增加密度**；另一方面，我们要让晶体管“打开”和“关闭”得更快一点，也就是**提升主频**。而这两者，都会增加功耗，带来耗电和散热的问题。
|
|
|
|
|
|
这么说可能还是有点抽象，我还是给你举一个例子。你可以把一个计算机CPU想象成一个巨大的工厂，里面有很多工人，相当于CPU上面的晶体管，互相之间协同工作。
|
|
|
|
|
|
为了工作得快一点，我们要在工厂里多塞一点人。你可能会问，为什么不把工厂造得大一点呢？这是因为，人和人之间如果离得远了，互相之间走过去需要花的时间就会变长，这也会导致性能下降。这就好像如果CPU的面积大，晶体管之间的距离变大，电信号传输的时间就会变长，运算速度自然就慢了。
|
|
|
|
|
|
除了多塞一点人，我们还希望每个人的动作都快一点，这样同样的时间里就可以多干一点活儿了。这就相当于提升CPU主频，但是动作快，每个人就要出汗散热。要是太热了，对工厂里面的人来说会中暑生病，对CPU来说就会崩溃出错。
|
|
|
|
|
|
我们会在CPU上面抹硅脂、装风扇，乃至用上水冷或者其他更好的散热设备，就好像在工厂里面装风扇、空调，发冷饮一样。但是同样的空间下，装上风扇空调能够带来的散热效果也是有极限的。
|
|
|
|
|
|
因此，在CPU里面，能够放下的晶体管数量和晶体管的“开关”频率也都是有限的。一个CPU的功率，可以用这样一个公式来表示：
|
|
|
|
|
|
功耗 ~= 1/2 ×负载电容×电压的平方×开关频率×晶体管数量
|
|
|
|
|
|
那么，为了要提升性能，我们需要不断地增加晶体管数量。同样的面积下，我们想要多放一点晶体管，就要把晶体管造得小一点。这个就是平时我们所说的提升“制程”。从28nm到7nm，相当于晶体管本身变成了原来的1/4大小。这个就相当于我们在工厂里，同样的活儿，我们要找瘦小一点的工人，这样一个工厂里面就可以多一些人。我们还要提升主频，让开关的频率变快，也就是要找手脚更快的工人。
|
|
|
|
|
|
|
|
|
|
|
|
但是，功耗增加太多，就会导致CPU散热跟不上，这时，我们就需要降低电压。这里有一点非常关键，在整个功耗的公式里面，功耗和电压的平方是成正比的。这意味着电压下降到原来的1/5，整个的功耗会变成原来的1/25。
|
|
|
|
|
|
事实上，从5MHz主频的8086到5GHz主频的Intel i9，CPU的电压已经从5V左右下降到了1V左右。这也是为什么我们CPU的主频提升了1000倍，但是功耗只增长了40倍。比如说，我写这篇文章用的是Surface Go，在这样的轻薄笔记本上，微软就是选择了把电压下降到0.25V的低电压CPU，使得笔记本能有更长的续航时间。
|
|
|
|
|
|
## 并行优化，理解阿姆达尔定律
|
|
|
|
|
|
虽然制程的优化和电压的下降，在过去的20年里，让我们的CPU性能有所提升。但是从上世纪九十年代到本世纪初，软件工程师们所用的“面向摩尔定律编程”的套路越来越用不下去了。“写程序不考虑性能，等明年CPU性能提升一倍，到时候性能自然就不成问题了”，这种想法已经不可行了。
|
|
|
|
|
|
于是，从奔腾4开始，Intel意识到通过提升主频比较“难”去实现性能提升，边开始推出Core Duo这样的多核CPU，通过提升“吞吐率”而不是“响应时间”，来达到目的。
|
|
|
|
|
|
提升响应时间，就好比提升你用的交通工具的速度，比如原本你是开汽车，现在变成了火车乃至飞机。本来开车从上海到北京要20个小时，换成飞机就只要2个小时了，但是，在此之上，再想要提升速度就不太容易了。我们的CPU在奔腾4的年代，就好比已经到了飞机这个速度极限。
|
|
|
|
|
|
那你可能要问了，接下来该怎么办呢？相比于给飞机提速，工程师们又想到了新的办法，可以一次同时开2架、4架乃至8架飞机，这就好像我们现在用的2核、4核，乃至8核的CPU。
|
|
|
|
|
|
虽然从上海到北京的时间没有变，但是一次飞8架飞机能够运的东西自然就变多了，也就是所谓的“吞吐率”变大了。所以，不管你有没有需要，现在CPU的性能就是提升了2倍乃至8倍、16倍。这也是一个最常见的提升性能的方式，**通过并行提高性能**。
|
|
|
|
|
|
这个思想在很多地方都可以使用。举个例子，我们做机器学习程序的时候，需要计算向量的点积，比如向量$W = \[W\_0, W\_1, W\_2, …, W\_{15}\]$和向量 $X = \[X\_0, X\_1, X\_2, …, X\_{15}\]$，$W·X = W\_0 \* X\_0 + W\_1 \* X\_1 +$ $W\_2 \* X\_2 + … + W\_{15} \* X\_{15}$。这些式子由16个乘法和1个连加组成。如果你自己一个人用笔来算的话，需要一步一步算16次乘法和15次加法。如果这个时候我们把这个任务分配给4个人，同时去算$W\_0～W\_3$, $W\_4～W\_7$, $W\_8～W\_{11}$, $W\_{12}～W\_{15}$这样四个部分的结果，再由一个人进行汇总，需要的时间就会缩短。
|
|
|
|
|
|
|
|
|
|
|
|
但是，并不是所有问题，都可以通过并行提高性能来解决。如果想要使用这种思想，需要满足这样几个条件。
|
|
|
|
|
|
第一，需要进行的计算，本身可以分解成几个可以并行的任务。好比上面的乘法和加法计算，几个人可以同时进行，不会影响最后的结果。
|
|
|
|
|
|
第二，需要能够分解好问题，并确保几个人的结果能够汇总到一起。
|
|
|
|
|
|
第三，在“汇总”这个阶段，是没有办法并行进行的，还是得顺序执行，一步一步来。
|
|
|
|
|
|
这就引出了我们在进行性能优化中，常常用到的一个经验定律，**阿姆达尔定律**（Amdahl’s Law）。这个定律说的就是，对于一个程序进行优化之后，处理器并行运算之后效率提升的情况。具体可以用这样一个公式来表示：
|
|
|
|
|
|
优化后的执行时间 = 受优化影响的执行时间/加速倍数+不受影响的执行时间
|
|
|
|
|
|
在刚刚的向量点积例子里，4个人同时计算向量的一小段点积，就是通过并行提高了这部分的计算性能。但是，这4个人的计算结果，最终还是要在一个人那里进行汇总相加。这部分汇总相加的时间，是不能通过并行来优化的，也就是上面的公式里面**不受影响的执行时间**这一部分。
|
|
|
|
|
|
比如上面的各个向量的一小段的点积，需要100ns，加法需要20ns，总共需要120ns。这里通过并行4个CPU有了4倍的加速度。那么最终优化后，就有了100/4+20=45ns。即使我们增加更多的并行度来提供加速倍数，比如有100个CPU，整个时间也需要100/100+20=21ns。
|
|
|
|
|
|
|
|
|
|
|
|
## 总结延伸
|
|
|
|
|
|
我们可以看到，无论是简单地通过提升主频，还是增加更多的CPU核心数量，通过并行来提升性能，都会遇到相应的瓶颈。仅仅简单地通过“堆硬件”的方式，在今天已经不能很好地满足我们对于程序性能的期望了。于是，工程师们需要从其他方面开始下功夫了。
|
|
|
|
|
|
在“摩尔定律”和“并行计算”之外，在整个计算机组成层面，还有这样几个原则性的性能提升方法。
|
|
|
|
|
|
1.**加速大概率事件**。最典型的就是，过去几年流行的深度学习，整个计算过程中，99%都是向量和矩阵计算，于是，工程师们通过用GPU替代CPU，大幅度提升了深度学习的模型训练过程。本来一个CPU需要跑几小时甚至几天的程序，GPU只需要几分钟就好了。Google更是不满足于GPU的性能，进一步地推出了TPU。后面的文章，我也会为你讲解GPU和TPU的基本构造和原理。
|
|
|
|
|
|
2.**通过流水线提高性能**。现代的工厂里的生产线叫“流水线”。我们可以把装配iPhone这样的任务拆分成一个个细分的任务，让每个人都只需要处理一道工序，最大化整个工厂的生产效率。类似的，我们的CPU其实就是一个“运算工厂”。我们把CPU指令执行的过程进行拆分，细化运行，也是现代CPU在主频没有办法提升那么多的情况下，性能仍然可以得到提升的重要原因之一。我们在后面也会讲到，现代CPU里是如何通过流水线来提升性能的，以及反面的，过长的流水线会带来什么新的功耗和效率上的负面影响。
|
|
|
|
|
|
3.**通过预测提高性能**。通过预先猜测下一步该干什么，而不是等上一步运行的结果，提前进行运算，也是让程序跑得更快一点的办法。典型的例子就是在一个循环访问数组的时候，凭经验，你也会猜到下一步我们会访问数组的下一项。后面要讲的“分支和冒险”、“局部性原理”这些CPU和存储系统设计方法，其实都是在利用我们对于未来的“预测”，提前进行相应的操作，来提升我们的程序性能。
|
|
|
|
|
|
好了，到这里，我们讲完了计算机组成原理这门课的“前情提要”。一方面，整个组成乃至体系结构，都是基于冯·诺依曼架构组成的软硬件一体的解决方案。另一方面，你需要明白的就是，这里面的方方面面的设计和考虑，除了体系结构层面的抽象和通用性之外，核心需要考虑的是“性能”问题。
|
|
|
|
|
|
接下来，我们就要开始深入组成原理，从一个程序的运行讲起，开始我们的“机器指令”之旅。
|
|
|
|
|
|
## 补充阅读
|
|
|
|
|
|
如果你学有余力，关于本节内容，推荐你阅读下面两本书的对应章节，深入研读。
|
|
|
|
|
|
1.《计算机组成与设计：软/硬件接口》（第5版）的1.7和1.10节，也简单介绍了功耗墙和阿姆达尔定律，你可以拿来细细阅读。
|
|
|
|
|
|
2.如果你想对阿姆达尔定律有个更细致的了解，《深入理解计算机系统》（第3版）的1.9节不容错过。
|
|
|
|
|
|
## 课后思考
|
|
|
|
|
|
我在这一讲里面，介绍了三种常见的性能提升思路，分别是，加速大概率事件、通过流水线提高性能和通过预测提高性能。请你想一下，除了在硬件和指令集的设计层面之外，你在软件开发层面，有用到过类似的思路来解决性能问题吗？
|
|
|
|
|
|
欢迎你在留言区写下你曾遇到的问题，和大家一起分享、探讨。你也可以把今天的文章分享给你朋友，和他一起学习和进步。
|
|
|
|
