# 24 | 丢包：如何确定丢包的存在及其程度？
|
|||
|
|
|
|||
|
|
你好，我是胜辉。
|
|||
|
|
|
|||
|
|
在上一讲里，我们回顾了一个网络路径排查的典型案例。我们是通过 **nc工具**发起不同源端口的连接，从而定位了ECMP路径中的问题。这个排查方法的背后，其实是我们对三层网络的深入理解和灵活应对。在这一类的网络排查中，我们都未必要上抓包分析这样的“重型武器”，只要场景合适，我们就可以用小工具达到大效果。
|
|||
|
|
|
|||
|
|
现在我们也知道了，这个案例的根因是ECMP路径中某个节点存在**丢包**。而丢包，也是网络排查中特别普遍的现象，特别是下面这三个问题：
|
|||
|
|
|
|||
|
|
* 有没有丢包？
|
|||
|
|
* 在哪里丢包？
|
|||
|
|
* 丢包程度多严重？
|
|||
|
|
|
|||
|
|
这三个问题的组合，就使得很多故障场景变得复杂。特别是当丢包情况不太明显的时候，问题表象就变得更加“神出鬼没”了。
|
|||
|
|
|
|||
|
|
所以在这一讲里，我们将会对“丢包”这个十分典型的问题场景进行一次深入的探讨。这样，下次你遇到丢包等问题的时候，就有很多种“兵器”，也知道在什么场景下使用它们，从而真正突破“丢包”这个难点了。
|
|||
|
|
|
|||
|
|
那么首先，在讨论丢包之前，我们要先对网络排查工具做一下总体的审视。
|
|||
|
|
|
|||
|
|
## 路径排查工具概览
|
|||
|
|
|
|||
|
|
网络路径排查的工具有挺多，大体上可以分为两大类：探测类工具和统计类工具。
|
|||
|
|
|
|||
|
|
为什么要这么分呢？在我看来，网络信息的获取方式，大体上有动态和静态之分：
|
|||
|
|
|
|||
|
|
* **动态**的信息在传输过程中体现，传输结束后就没有了。它获得的是通信两端在动态变化中的网络状况，所以我们需要做实时的探测，才能把这个动态的状态抓取下来。
|
|||
|
|
* **静态**的信息在传输结束后依然存在，继续保存在通信端的系统中。它是通信端的网络信息的历史统计。我们只要通过运行统计类工具，就能把这种累计的信息读取出来了。
|
|||
|
|
|
|||
|
|
所以下面，我们就先来看看这两类工具具体都包括了什么。
|
|||
|
|
|
|||
|
|
### 探测类工具
|
|||
|
|
|
|||
|
|
探测类工具主要包括ping、traceroute、mtr、nc、telnet等，它们都是从一端发起，对另外一端发送探测报文，然后观测报文的丢失、乱序、时延等情况。
|
|||
|
|
|
|||
|
|
其中，ping、traceroute、mtr主要是利用ICMP或者UDP的特性，实现了**对网络路径状况的检测**。在接下来的课程中，我们会深入探讨traceroute和mtr的工作原理。
|
|||
|
|
|
|||
|
|
而nc和telnet，则主要是测试**传输层连通性**的，比较典型的场景就是探测TCP握手能否成功。有了这两个工具，我们不需要做tcpdump抓包，就可以检测出TCP端口是否可以连通了。
|
|||
|
|
|
|||
|
|
### 统计类工具
|
|||
|
|
|
|||
|
|
统计类工具包括netstat、ss，这些工具都是在一端读取自己的历史统计值，而并不发送出探测报文。比如，我们可以通过netstat -s命令，看到很详细的传输层、网络层、数据链路层等的质量状况，包括报文丢失、重传、重置（RST）等情况的统计。比如下面这样：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
# netstat -s
|
|||
|
|
Ip:
|
|||
|
|
Forwarding: 1
|
|||
|
|
41406 total packets received
|
|||
|
|
0 forwarded
|
|||
|
|
0 incoming packets discarded
|
|||
|
|
41406 incoming packets delivered
|
|||
|
|
30976 requests sent out
|
|||
|
|
Icmp:
|
|||
|
|
16 ICMP messages received
|
|||
|
|
0 input ICMP message failed
|
|||
|
|
ICMP input histogram:
|
|||
|
|
echo replies: 16
|
|||
|
|
16 ICMP messages sent
|
|||
|
|
0 ICMP messages failed
|
|||
|
|
ICMP output histogram:
|
|||
|
|
echo requests: 16
|
|||
|
|
IcmpMsg:
|
|||
|
|
InType0: 16
|
|||
|
|
OutType8: 16
|
|||
|
|
Tcp:
|
|||
|
|
18 active connection openings
|
|||
|
|
0 passive connection openings
|
|||
|
|
0 failed connection attempts
|
|||
|
|
1 connection resets received
|
|||
|
|
2 connections established
|
|||
|
|
41353 segments received
|
|||
|
|
30924 segments sent out
|
|||
|
|
0 segments retransmitted
|
|||
|
|
0 bad segments received
|
|||
|
|
0 resets sent
|
|||
|
|
Udp:
|
|||
|
|
37 packets received
|
|||
|
|
0 packets to unknown port received
|
|||
|
|
0 packet receive errors
|
|||
|
|
37 packets sent
|
|||
|
|
0 receive buffer errors
|
|||
|
|
0 send buffer errors
|
|||
|
|
......
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
其中，跟丢包直接相关的是 **segments retransmitted** 这个指标，**如果它一直在增长，那一般意味着网络上存在丢包**，我们需要多加注意了。
|
|||
|
|
|
|||
|
|
当然，netstat命令是相对传统的命令，属于早已停止维护的net-tools工具集。新的工具集是iproute2，其中包括了ip、ss、nstat等命令。这些命令也可以读取到类似的网络统计信息。
|
|||
|
|
|
|||
|
|
不过，既然新老命令的功能类似，那为什么我们还要重复造这个轮子呢？
|
|||
|
|
|
|||
|
|
这其实是因为，netstat主要是通过/proc文件系统收集信息的，而ss主要通过netlink内核接口获取数据（有些信息也依然要从/proc中读取），这个netlink接口的效率要比/proc接口更高，所以ss能更快地返回数据。
|
|||
|
|
|
|||
|
|
另外，ss能获得的信息要比netstat更丰富。比如，ss就可以获取到socket option的信息，但netstat就做不到。
|
|||
|
|
|
|||
|
|
我们可以看一个例子。我在自己的Ubuntu容器里运行了这条命令：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|

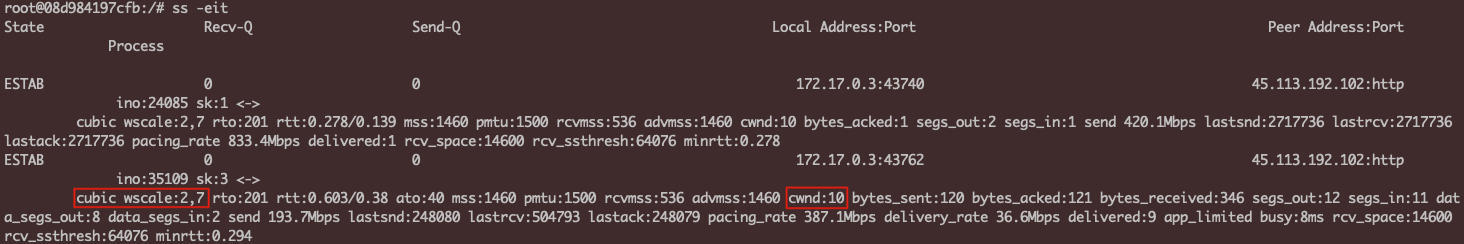

$ ss -eit
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
就可以获取到很多netstat无法获取的信息：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
我们可以挑几个信息展开一下。
|
|||
|
|
|
|||
|
|
* `cubic`：这条TCP连接用的拥塞控制算法是cubic。
|
|||
|
|
* `wscale:2,7`：这条TCP连接的两端的Window Scale分别是2和7。
|
|||
|
|
* `cwnd:10`：这条TCP连接的拥塞窗口为10个MSS。
|
|||
|
|
|
|||
|
|
如果你感到好奇：“ss是如何获取到这么多有用的信息的呢？”其实这个也不难。一个简单的办法就是使用[第21讲](https://time.geekbang.org/column/article/493040)我们介绍的strace，然后就能观察到ss -eit拿到这些信息的具体过程了。
|
|||
|
|
|
|||
|
|
> 其实，类似这样的细微的探究过程，都能不经意间不断深化我们的技术能力。
|
|||
|
|
|
|||
|
|
#### nstat工具
|
|||
|
|
|
|||
|
|
我们还可以了解一下nstat这个工具。它跟ss一样，也是iproute2工具包里面的。nstat的一个特点是，如果不加参数，**它每次运行时输出的数值，是从上一次被执行以来这些计数器的变化值**。这就带来了一个挺明显的优势：我们不用像使用netstat那样，在两次输出值中找出变化量了，nstat输出的直接就是变化量。
|
|||
|
|
|
|||
|
|
首次运行nstat时，输出的就是全部计数器的值。第二次运行时，就只是发生变化的数值了，比如下面的nstat输出的就是变化的值：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
root@08d984197cfb:/# nstat
|
|||
|
|
#kernel
|
|||
|
|
IpInReceives 5 0.0
|
|||
|
|
IpInDelivers 5 0.0
|
|||
|
|
IpOutRequests 4 0.0
|
|||
|
|
TcpEstabResets 1 0.0
|
|||
|
|
TcpInSegs 5 0.0
|
|||
|
|
TcpOutSegs 4 0.0
|
|||
|
|
TcpOutRsts 3 0.0
|
|||
|
|
IpExtInOctets 336 0.0
|
|||
|
|
IpExtOutOctets 160 0.0
|
|||
|
|
IpExtInNoECTPkts 5 0.0
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
当然，要查看全部值也是可以的，执行这条命令即可：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
nstat -a
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
nstat还有个功能是按JSON格式做输出，这有助于我们做自动化运维。做法是nstat命令加上`--json`参数：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
nstat --json
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
而既然netstat和ss都能读取到计数器的值，那么**这些计数器本身又是如何产生的呢？**
|
|||
|
|
|
|||
|
|
#### 内核的SNMP计数器
|
|||
|
|
|
|||
|
|

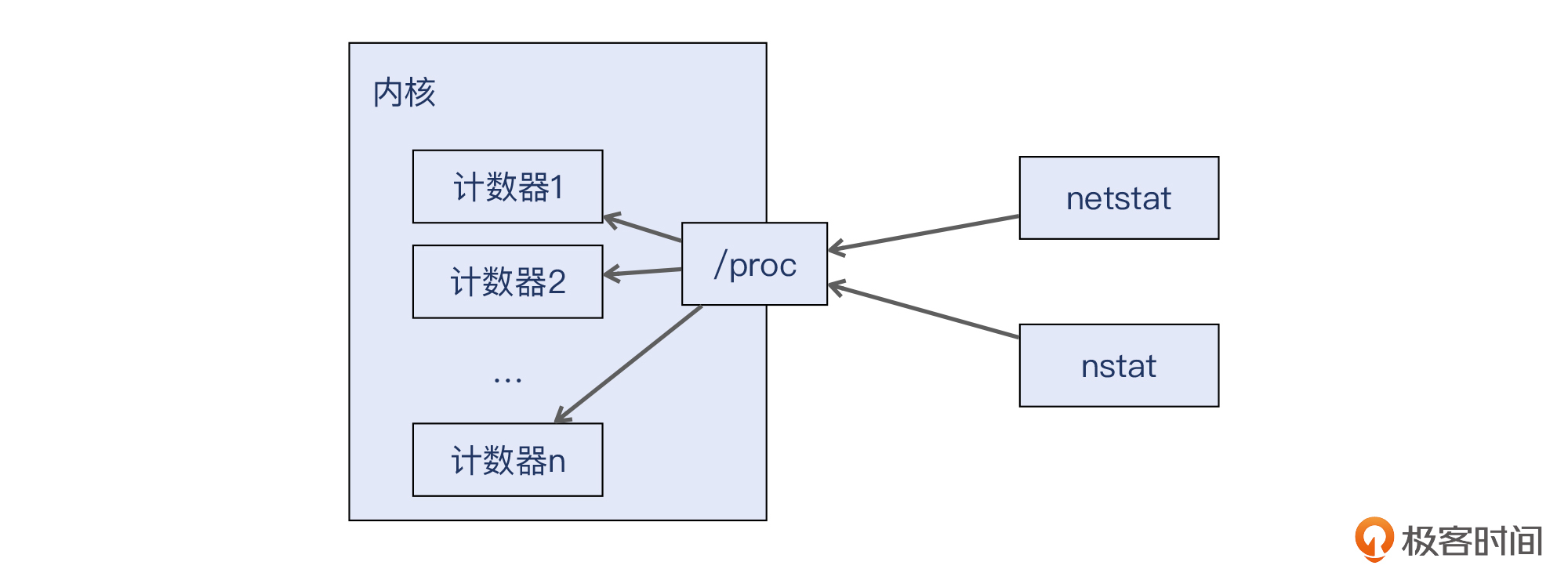

这些计数器的统计和更新其实都是Linux内核的行为。内核根据[RFC1213](https://datatracker.ietf.org/doc/html/rfc1213)的标准，定义了IP、ICMP、TCP、UDP等协议相关的[SNMP计数器](https://www.kernel.org/doc/html/latest/networking/snmp_counter.html)。在每次报文发送、接收、重传等行为发生时，都会往相应的计数器中更新数值。具体来说，这些计数器的定义在内核代码的include/linux/snmp.h文件中。
|
|||
|
|
|
|||
|
|
> 补充：SNMP名义上是“简单网络管理协议”，其实名字叫“简单”的技术往往并不简单。事实上SNMP还是很庞大的，这里就不展开了。
|
|||
|
|
|
|||
|
|
所以说，这些数值都不是netstat、nstat这些命令去“生成”的，而是内核早就准备好这些数据了，工具去完成读取就好了。
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
好了，讨论完各种工具，接下来我们就进入丢包这个核心话题。
|
|||
|
|
|
|||
|
|
## 如何确定丢包位置和丢包率？
|
|||
|
|
|
|||
|
|
在丢包这个问题上，我们最关心的可能就是**丢包在哪里、丢包率是多少**这两个问题。这里我们重点使用的工具，是traceroute和mtr。
|
|||
|
|
|
|||
|
|
### traceroute和mtr的工作原理
|
|||
|
|
|
|||
|
|
我们先说traceroute。其实在[第1讲](https://time.geekbang.org/column/article/477510)，我就提到过traceroute的两种模式：UDP模式和ICMP模式。但是，**traceroute为什么可以做到探测网络路径中的节点的呢？**要知道，ping也是用ICMP，它咋就看不到中间节点呢？
|
|||
|
|
|
|||
|
|
你可以找一个工程师问这个问题：“traceroute是如何显示每一个节点的？”很多人可能都会卡住，或者会给一个似是而非的答案，比如说：“可能是有什么协议吧，可以展示每一个节点的”。
|
|||
|
|
|
|||
|
|
> 所以我们不要小看一些表面上不起眼的小技术点，也许里面藏着的，还正是你的盲区，也是我们可以提高的地方。
|
|||
|
|
|
|||
|
|
实际上，traceroute的工作原理，是巧妙地利用了IP报文的 **TTL属性**。具体过程是这样的：
|
|||
|
|
|
|||
|
|
* 发送端首次探测时把UDP源端口为33434，TTL设置为1。这个报文经过第一个路由器时TTL会被减1，也就是变为0，因此包被丢弃，这个路由器向源地址发回一个ICMP超时通知（ICMP Time Exceeded Message），于是第一跳就被探测出来了。
|
|||
|
|
* 发送端把下一次发送的包的UDP源端口也加一，变为33435，TTL也在原来的基础加一，变为2，这样就可以多前进一步。跟上面的步骤类似，第二跳也被探测出来了。
|
|||
|
|
* 发送端一直重复TTL加一和UDP源端口加一的操作，直到报文最终到达目的地，后者回复一个端口不可达的ICMP错误信息（ICMP Port Unreachable）。当源地址收到这个消息时，就停止traceroute。
|
|||
|
|
|
|||
|
|
> 补充：实际工作中，traceroute会批量发送多个不同TTL值的报文然后等待回应，这样效率更高。
|
|||
|
|
|
|||
|
|
当然，在探测过程中，任何一个探测报文如果在限定时间内没有收到，traceroute就会认为超时，在输出中这一跳就显示为一个星号。
|
|||
|
|
|
|||
|
|
另外，目的地也可能不回复ICMP Port unreachable，那么traceroute的输出就会出现从某一个位置开始的后续跳数全部是星号，直到你按Ctrl + C终止探测，或者是直到默认的64跳检测全部完成。对于这种情况，你可以**加上-I参数**，让traceroute用ICMP协议的echo request消息进行探测，一般来说，**目的地总能对UDP和ICMP中的一种进行响应**。
|
|||
|
|
|
|||
|
|

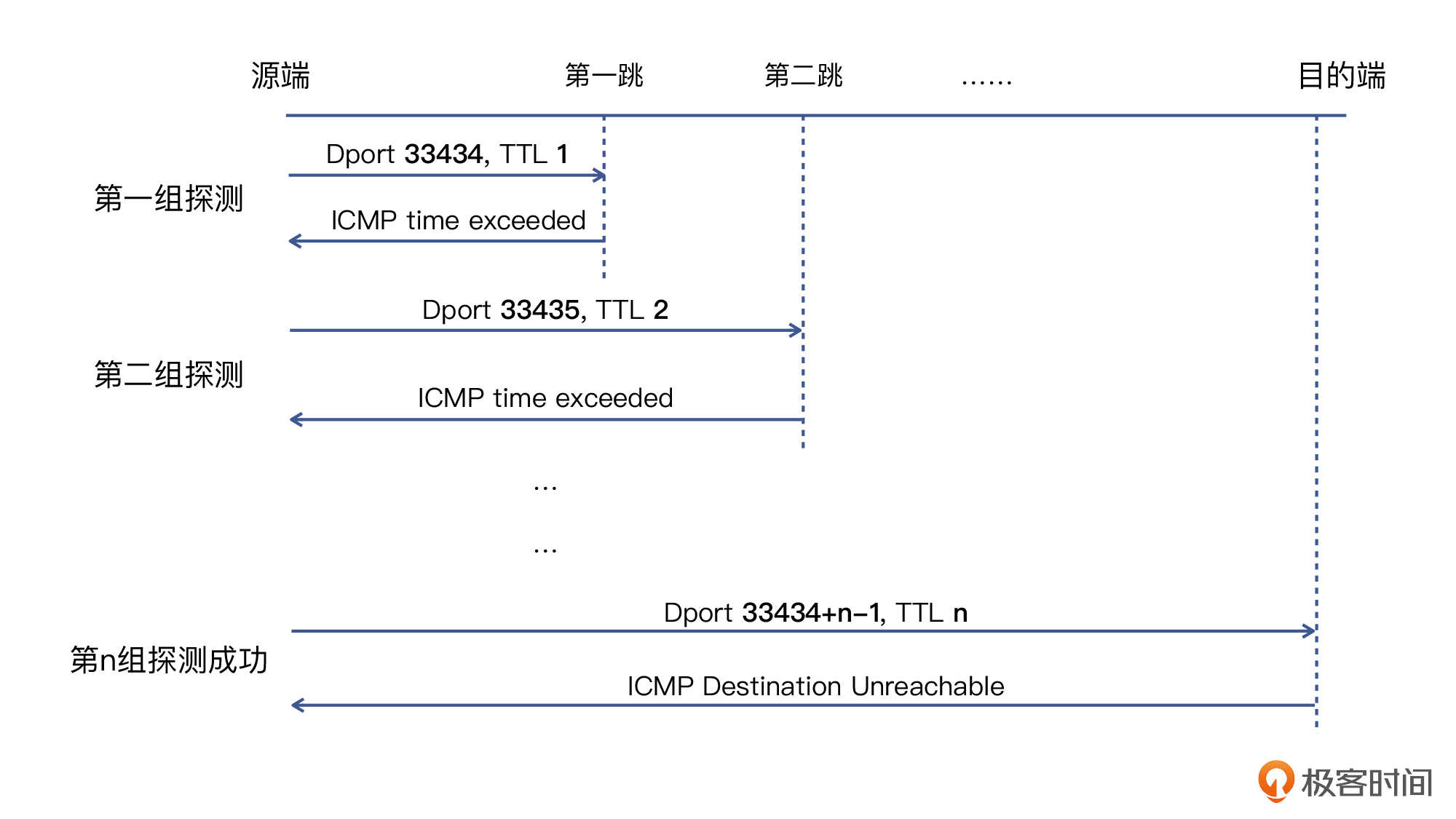

我们看一下原理示意图：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
Linux的traceroute命令默认用的就是UDP模式，而Windows的tracert默认用了ICMP模式。有时候我们会看到每一跳有2个或者3个节点IP，其实就表明这几个路径是启用了ECMP的，所以有多个节点会被选到。比如下面这个例子：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
$ traceroute www.ebay.com
|
|||
|
|
traceroute to e9428.a.akamaiedge.net (23.45.61.92), 64 hops max
|
|||
|
|
1 10.0.2.2 0.308ms 0.192ms 0.353ms
|
|||
|
|
2 192.168.1.1 4.284ms 1.379ms 1.360ms
|
|||
|
|
3 100.65.0.1 5.916ms 5.464ms 5.520ms
|
|||
|
|
4 61.152.53.149 148.051ms 146.005ms 4.126ms
|
|||
|
|
5 61.152.25.2 16.216ms 61.152.25.101 14.618ms 144.713ms
|
|||
|
|
6 * 202.97.83.13 8.385ms *
|
|||
|
|
7 202.97.12.186 5.112ms 13.341ms 14.592ms
|
|||
|
|
8 202.97.41.142 49.747ms 54.797ms 202.97.41.130 58.370ms
|
|||
|
|
9 * * *
|
|||
|
|
10 * * *
|
|||
|
|
11 * * *
|
|||
|
|
12 * * *
|
|||
|
|
13 * * *
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
当你改成用ICMP模式后，每一跳就变成只有一个IP了。原因我们在上一讲讨论过，就是因为五元组是一致的，所以路径也不变。比如我们还是对www.ebay.com进行探测，这次用ICMP模式，每跳就只有一个IP了，而且目的地也返回了有效的响应。
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
$ traceroute -I www.ebay.com
|
|||
|
|
traceroute to e9428.a.akamaiedge.net (23.45.61.92), 64 hops max
|
|||
|
|
1 10.0.2.2 0.003ms 0.002ms 0.003ms
|
|||
|
|
2 192.168.1.1 7.616ms 1.315ms 6.206ms
|
|||
|
|
3 * 100.65.0.1 11.057ms 7.746ms
|
|||
|
|
4 * 61.152.53.149 18.436ms 9.598ms
|
|||
|
|
5 * 61.152.25.158 12.918ms *
|
|||
|
|
6 * * *
|
|||
|
|
7 * * *
|
|||
|
|
8 202.97.41.142 50.746ms 58.052ms 59.546ms
|
|||
|
|
9 203.215.237.22 62.385ms 66.607ms 54.561ms
|
|||
|
|
10 23.45.61.92 49.609ms 46.586ms 45.567ms
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
### 用mtr定位丢包点
|
|||
|
|
|
|||
|
|
在上一讲的案例中，我们是用nc加上-p参数指定多个源端口来测试，定位到了问题路径的存在。这对于问题节点丢包率比较高时，作用比较明显。
|
|||
|
|
|
|||
|
|
但是，当问题节点的丢包率不高的时候，我们用nc做多次测试，未必正巧能抓到现场。我们最好还要有**持续监控**的手段，运行一段时间或者发送一定数量（比如1000次以上）的报文，通过足够的探测数，来抓到偶发的故障现象。
|
|||
|
|
|
|||
|
|
这里呢，我们就要用到预习篇提到过的工具：**mtr**。mtr相当于traceroute的加强版，特别是它可以指定任意次数的探测并生成详细的探测报告，而traceroute只能对每个节点发起3次探测，数据量就不够了。
|
|||
|
|
|
|||
|
|
> 你也可以理解为mtr = traceroute + ping，因为ping也可以发送很多次，也有最终的报告。
|
|||
|
|
|
|||
|
|
比如，我们用下面这条命令，就可以对目标IP完成指定次数的探测并生成详细的报告，报告里包含了每一跳的丢包率，很有帮助。
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|

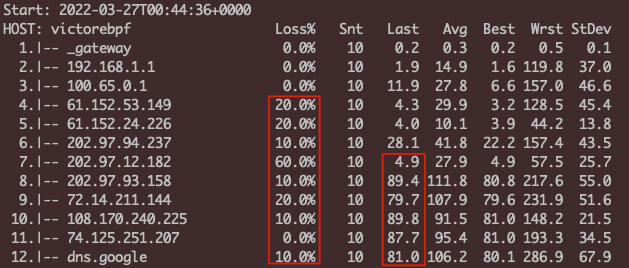

$ mtr -c 10 -r 8.8.8.8
|
|||
|
|
Start: 2022-03-27T00:44:36+0000
|
|||
|
|
HOST: victorebpf Loss% Snt Last Avg Best Wrst StDev
|
|||
|
|
1.|-- _gateway 0.0% 10 0.2 0.3 0.2 0.5 0.1
|
|||
|
|
2.|-- 192.168.1.1 0.0% 10 1.9 14.9 1.6 119.8 37.0
|
|||
|
|
3.|-- 100.65.0.1 0.0% 10 11.9 27.8 6.6 157.0 46.6
|
|||
|
|
4.|-- 61.152.53.149 20.0% 10 4.3 29.9 3.2 128.5 45.4
|
|||
|
|
5.|-- 61.152.24.226 20.0% 10 4.0 10.1 3.9 44.2 13.8
|
|||
|
|
6.|-- 202.97.94.237 10.0% 10 28.1 41.8 22.2 157.4 43.5
|
|||
|
|
7.|-- 202.97.12.182 60.0% 10 4.9 27.9 4.9 57.5 25.7
|
|||
|
|
8.|-- 202.97.93.158 10.0% 10 89.4 111.8 80.8 217.6 55.0
|
|||
|
|
9.|-- 72.14.211.144 20.0% 10 79.7 107.9 79.6 231.9 51.6
|
|||
|
|
10.|-- 108.170.240.225 10.0% 10 89.8 91.5 81.0 148.2 21.5
|
|||
|
|
11.|-- 74.125.251.207 0.0% 10 87.7 95.4 81.0 193.3 34.5
|
|||
|
|
12.|-- dns.google 10.0% 10 81.0 106.2 80.1 286.9 67.9
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
可见，终点处的丢包率为10.0%。不过，你也可能注意到了：为什么中间有好几个节点的丢包达到了20.0%甚至60.0%，但终点丢包率反而更低？这是怎么回事？
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
### 为何中间节点丢包率更高？
|
|||
|
|
|
|||
|
|
首先，终点的丢包率（在这里是10.0%）肯定是正确的，因为这就是ICMP报文到达终点后的情况。按常规的理解，中间节点的丢包率应该比终点的丢包率低或者持平，但第4跳的20.0%和第7跳的60.0%，都比终点丢包率更高，这就令人费解了。另外，Last等列的响应耗时指标，也出现了中间节点和终点倒挂的情况。
|
|||
|
|
|
|||
|
|
其实，这个问题需要我们结合两个知识点来理解：
|
|||
|
|
|
|||
|
|
* **mtr探测路径节点的工作机制；**
|
|||
|
|
* **网络设备回复ICMP报文的工作机制。**
|
|||
|
|
|
|||
|
|
第一个知识点，mtr跟traceroute一样，也是通过递增TTL的方式，使得ICMP或者UDP报文终止在中间节点，从而获取到这些节点回复的ICMP time exceeded消息。也正是通过这个消息，我们知道了这个节点的IP、时延，以及我们关心的丢包率。
|
|||
|
|
|
|||
|
|
第二个知识点，是网络设备在回复ICMP报文时候的工作机制。其实，网络设备（交换机和路由器）在“转发”和 “回复”这两个任务上的工作机制是不同的：
|
|||
|
|
|
|||
|
|
* 对于“转发”，大部分工作是卸载到数据面的硬件芯片完成的，这也是实现高速转发的底层基础。
|
|||
|
|
* 对于“回复”，因为需要自己生成一个ICMP响应报文，那就需要动用自己的CPU资源了，速度就会慢一些。
|
|||
|
|
|
|||
|
|

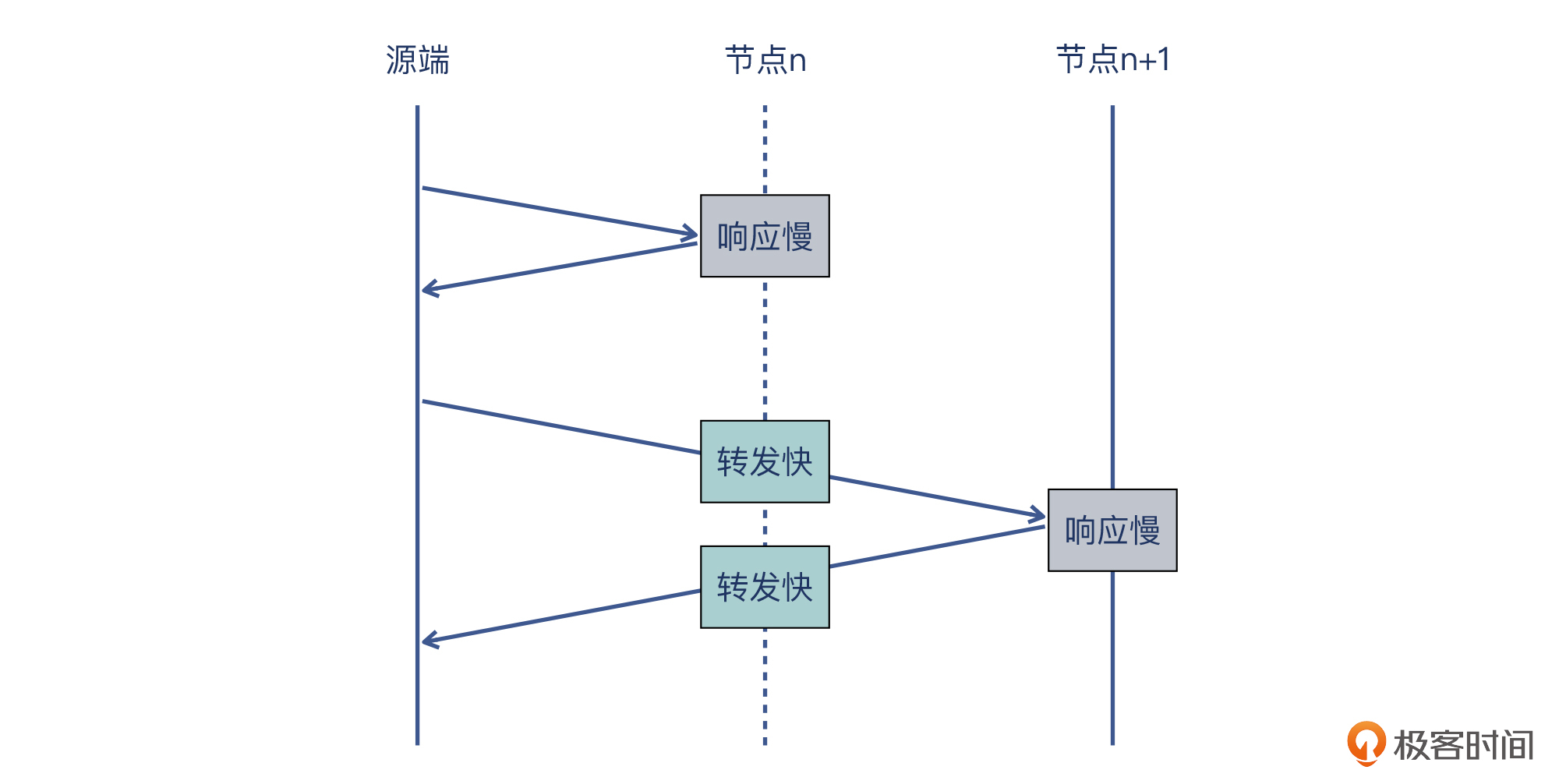

我们可以通过下面这个图来理解这个知识点：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
另外还有一些原因会导致这个现象，比如，**不少网络设备对自己的ICMP响应报文设置了限速**（rate limit），这也会加剧这种中间节点丢包的情况。
|
|||
|
|
|
|||
|
|
### 如何解读中间节点的丢包率？
|
|||
|
|
|
|||
|
|

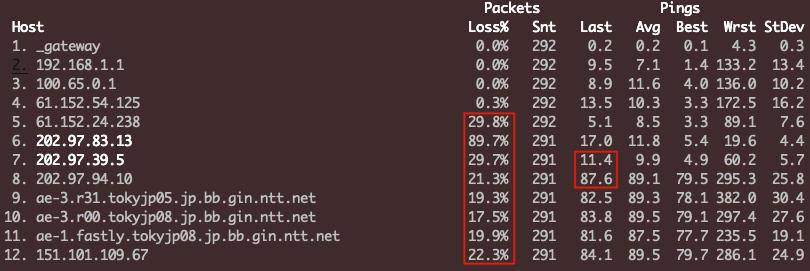

那么，这个中间节点的丢包率是不是就毫无价值了呢？我们再看另外一个例子：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
我们从这里可以解读出很多的信息，包括：
|
|||
|
|
|
|||
|
|
* 从第5跳开始到最后一跳都有丢包。其中的第8跳到最后一跳的丢包率接近（都在20%左右），那么这几跳需要重点关注。
|
|||
|
|
* 从第9到第11跳的节点名称解析来看，这些是日本东京（tokyjp）的路由节点，运营商是NTT。
|
|||
|
|
* 第11跳的名称里带fastly，这是一个CDN厂商的名称，所以这是fastly CDN的节点。
|
|||
|
|
* Last这一列是最近一次响应耗时，第7和第8跳的耗时突增了70ms。我们知道，时延跟地理距离成正比，而70ms是一个比较长的耗时了，所以我们可以判断，这两跳就是中日之间的海底光缆的两端。
|
|||
|
|
|
|||
|
|
根据这些信息，我们大致可以认为，丢包（本质是链路拥塞）主要发生在中日海底光缆这个位置。
|
|||
|
|
|
|||
|
|
当然，这是一个粗略的推断。**一般来说，mtr最好在两端都做**，然后结合两边的mtr的报告来综合分析，结论会更加准确。
|
|||
|
|
|
|||
|
|
为什么要在两端都做呢？这是因为，网络路由一般是“不对称的”，也就是发送是一条路径，回来往往是另外一条路径了。那么从一端发起mtr，只能看到这个方向的网络状况，另外一个方向的网络状况，就需要另外一端运行mtr来获取了。
|
|||
|
|
|
|||
|
|

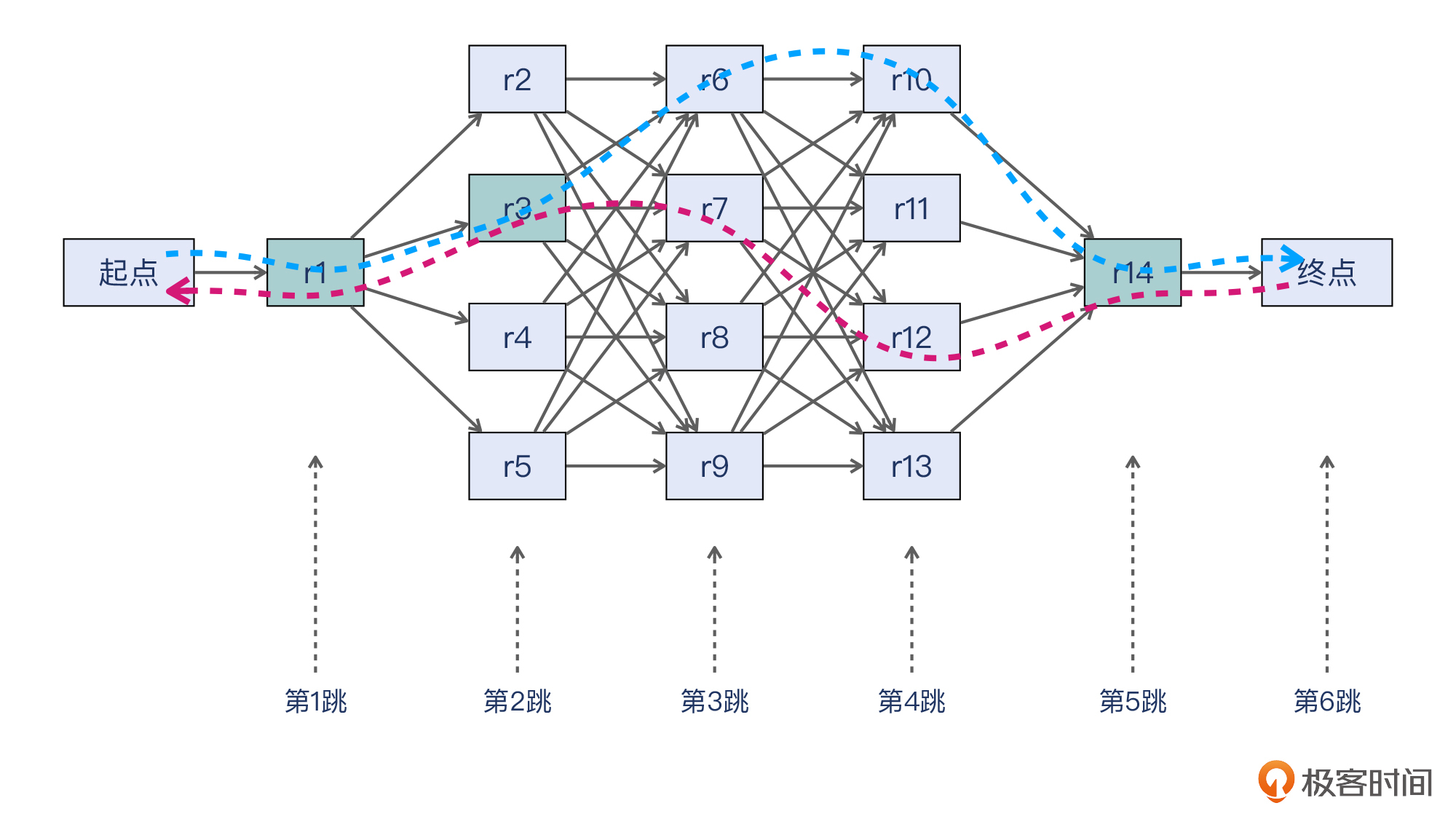

比如我们借用一下上一讲的示意图。假设蓝色路径是起点到终点的路径，而紫色的是返回的路径，那么两条路径在r1，r3，r14这节点上是重合的，而在其他节点上“各走各的”。
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
你看，这跟我们抓包经常要在两端同时抓，背后的逻辑是不是差不多的？大道相通，我们积累得越多，越有可能打通这些知识之间的，达成更深的掌握。
|
|||
|
|
|
|||
|
|
## 丢包与MTU
|
|||
|
|
|
|||
|
|
在[第8讲](https://time.geekbang.org/column/article/484667)里，我们学习了MTU相关的概念。MTU是最大传输单元，而PMTU就是路径上的瓶颈MTU（最小MTU）。一旦报文设置了DF=1并超出PMTU的大小，就会被丢弃。特别是对于**相对较大尺寸的TCP报文（比如超过1400字节）总是传输失败的情况，可以优先排查PMTU**。
|
|||
|
|
|
|||
|
|
那么，我们有什么方法可以很方便地就找到PMTU呢？
|
|||
|
|
|
|||
|
|
### 快速探测PMTU的方法
|
|||
|
|
|
|||
|
|
其实，我们可以用一个十分简单的命令：ping。给 **ping命令加上“-s 尺寸”**这个参数，就可以发送自定义载荷尺寸的报文。比如你可以试试这个命令：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
ping www.baidu.com -s 1472
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
然后再运行：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
ping www.baidu.com -s 1473
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
看看两者的返回有没有区别？
|
|||
|
|
|
|||
|
|
ping报文属于网络层的ICMP控制报文，所以整体的IP报文大小是载荷（1472或者1473）加上IP头部的20字节和ICMP头部的8字节。显然，指定IP报文载荷为1473后，整个IP报文就达到1501字节，正好超过了1500字节，所以 `ping www.baidu.com -s 1473` 就在发送的途中丢失，也就无法收到ICMP响应了。
|
|||
|
|
|
|||
|
|
不过，也许你的网络环境跟我不同，特别是如果有隧道的存在，那-s 1472也无法通过。那么你可以不断调整这个值，直到试出一个刚刚能通过的尺寸，然后在它基础上加上28字节，就是你的网络环境的PMTU了。
|
|||
|
|
|
|||
|
|
> 补充：这里还隐含了另外一个知识点，就是IP分片。关于它的细节，你可以回顾第8讲的内容。
|
|||
|
|
|
|||
|
|
## 如何统计丢包率？
|
|||
|
|
|
|||
|
|
最后，我们来学习一下丢包率的统计方法。要统计丢包率，众所周知的方法应该就是用ping了，或者说“长ping”。比如下面的例子里，丢包率为1%：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
--- turner-tls.map.fastly.net ping statistics ---
|
|||
|
|
100 packets transmitted, 99 received, 1% packet loss, time 99204ms
|
|||
|
|
rtt min/avg/max/mdev = 122.012/134.749/301.225/27.648 ms
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
不过ping还是有可能无法探测出网络的真实状况。其实在上一讲里，我们就发现，如果路径中有ECMP，那么因为ECMP哈希转发策略的存在，ping的网络路径可能就跟TCP的网络路径不同。这样可能就会造成这样的状况：
|
|||
|
|
|
|||
|
|
* 长ping没丢包的话，不等于应用也不丢包；
|
|||
|
|
* 长ping丢包的话，应用丢包的可能性也很大。
|
|||
|
|
|
|||
|
|
所以，既然ping也未必准，那**不如直接一边跑应用一边抓包，然后对抓包文件进行分析**，从而得出丢包率。而这里，又分了两种途径：图形界面和命令行。
|
|||
|
|
|
|||
|
|
### 图形界面方法
|
|||
|
|
|
|||
|
|
在Wireshark中我们能看到TCP retransmission、Out-of-Order等信息提示，那么我们就可以借助这些信息，计算出丢包率来。
|
|||
|
|
|
|||
|
|
我们看一个抓包文件的Expert Information：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
在[第4讲](https://time.geekbang.org/column/article/480068)中，我详细介绍过解读Expert Information的方法，这里就不赘述了，相信你也已经比较熟悉了。这里我们最关心的指标是retransmission，它有100个。
|
|||
|
|
|
|||
|
|

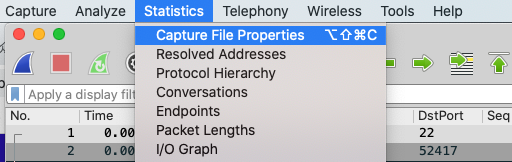

这些数量算多吗？没有基数就不好说了，所以让我们看一下整体包量。打开Wireshark的Statistics下拉菜单，选中第一个选项即Capture File Properties：
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|

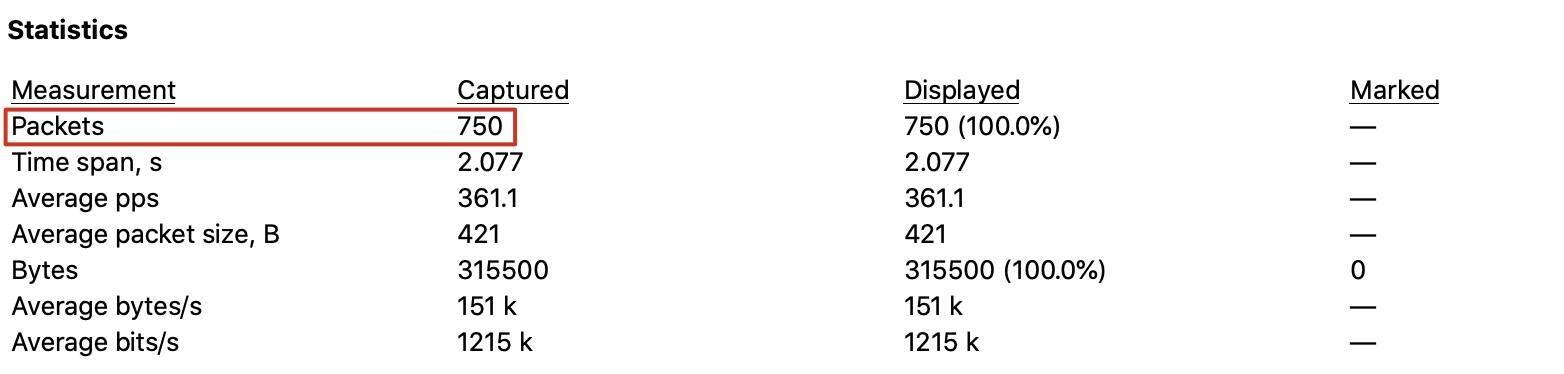

在弹出的界面中我们就能看到具体的数据了，比如这个抓包的整体包量是750个。
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
然后**丢包率可以大致认为是重传率，也就是重传报文数/整体报文数**。在这里就是100/750 = 13.3%。
|
|||
|
|
|
|||
|
|
### 命令行方法
|
|||
|
|
|
|||
|
|
另外一个办法是用 **capinfos命令**获取总的报文数：
|
|||
|
|
|
|||
|
|
```plain
|
|||
|
|
$ capinfos viaLB.pcap
|
|||
|
|
File name: viaLB.pcap
|
|||
|
|
File type: Wireshark/tcpdump/... - pcap
|
|||
|
|
File encapsulation: Ethernet
|
|||
|
|
File timestamp precision: microseconds (6)
|
|||
|
|
Packet size limit: file hdr: 65535 bytes
|
|||
|
|
Packet size limit: inferred: 84 bytes
|
|||
|
|
Number of packets: 750
|
|||
|
|
File size: 68 kB
|
|||
|
|
Data size: 315 kB
|
|||
|
|
Capture duration: 2.076944 seconds
|
|||
|
|
First packet time: 2016-12-09 20:06:00.629223
|
|||
|
|
Last packet time: 2016-12-09 20:06:02.706167
|
|||
|
|
Data byte rate: 151 kBps
|
|||
|
|
Data bit rate: 1215 kbps
|
|||
|
|
Average packet size: 420.67 bytes
|
|||
|
|
Average packet rate: 361 packets/s
|
|||
|
|
SHA256: 9c34dc15bcf69b419c0e3eb0c37fa851485adbe3953018b957b14de330fa0882
|
|||
|
|
RIPEMD160: c353fdd8d634dd38ac395980b4824751f667908f
|
|||
|
|
SHA1: fd86e4f6969cc8a27ff1a29cf2de88ab6d57db7d
|
|||
|
|
Strict time order: True
|
|||
|
|
Number of interfaces in file: 1
|
|||
|
|
Interface #0 info:
|
|||
|
|
Encapsulation = Ethernet (1 - ether)
|
|||
|
|
Capture length = 65535
|
|||
|
|
Time precision = microseconds (6)
|
|||
|
|
Time ticks per second = 1000000
|
|||
|
|
Number of stat entries = 0
|
|||
|
|
Number of packets = 750
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
结尾处就是总的报文数量，即Number of packets = 750。那么重传个数如何在命令行里获取呢？
|
|||
|
|
|
|||
|
|
你是否还记得之前我们学习过tshark这个命令？这里也是用 **tshark**，执行下面的命令：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
$ tshark -n -q -r viaLB.pcap -z "io,stat,0,tcp.analysis.retransmission"
|
|||
|
|
|
|||
|
|
======================================
|
|||
|
|
| IO Statistics |
|
|||
|
|
| |
|
|||
|
|
| Duration: 2.077 secs |
|
|||
|
|
| Interval: 2.077 secs |
|
|||
|
|
| |
|
|||
|
|
| Col 1: tcp.analysis.retransmission |
|
|||
|
|
|------------------------------------|
|
|||
|
|
| |1 | |
|
|||
|
|
| Interval | Frames | Bytes | |
|
|||
|
|
|----------------------------------| |
|
|||
|
|
| 0.000 <> 2.077 | 100 | 145400 | |
|
|||
|
|
======================================
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
最后一行的Frames 100就是指重传报文个数100。同样的，把两个数字相除就得出了丢包率。
|
|||
|
|
|
|||
|
|
## 丢包多少算严重？
|
|||
|
|
|
|||
|
|
回到重传数量占整体比例的讨论。前面的例子里丢包率是13.3%。直觉上看，这个比例也高了。那如果降低一个数量级，比如1.33%，这算高还是低呢？
|
|||
|
|
|
|||
|
|
这个问题可能也没有标准答案，毕竟每个应用对于丢包和重传的敏感度也有不同。而且由于公网情况复杂，本身就有一定的丢包率存在，比如像前面的海底光缆拥塞造成的丢包，也难以避免。
|
|||
|
|
|
|||
|
|
**实际上，公网丢包率在1%左右是一个可以接受的范围**。如果明显超过1%，比如达到了5%以上，那对应用的影响就会比较明显了，此时应该通过节点修复或者链路调整，来解决丢包的问题，把丢包率控制在1%左右，最好是1%以下。
|
|||
|
|
|
|||
|
|
而内网网络会比公网稳定很多。一般来说，**一个正常的内网也有万分之一左右的丢包率**。如果明显超过了这个比率，比如达到了千分之一的话，尽管依然比公网丢包率低一个数量级，但也需要认真对待并解决。
|
|||
|
|
|
|||
|
|
## 小结
|
|||
|
|
|
|||
|
|
这节课，我们一起探讨了丢包这个关键话题的工具、原理，还有方法。我们学习了多种工具，包括：
|
|||
|
|
|
|||
|
|
* 探测类工具：ping、mtr、traceroute、nc、telnet等。
|
|||
|
|
* 统计类工具：netstat、ss、nstat。
|
|||
|
|
|
|||
|
|
其中，netstat和nstat都会展示 **TCP retransmission的数值，如果它随时间递增，那就说明这台主机的对外通信存在丢包的现象**。我们也了解了Linux内核本身实现了SNMP计数器，这些计数器记录了系统启动后的各个网络指标的数值，而netstat等工具正是读取内核中这些计数器，获得了相应指标的数值。
|
|||
|
|
|
|||
|
|
另外我们也要清楚一点，ss能提供比netstat更多的网络信息，特别是TCP socket的各种属性。这些信息对TCP方面的排查工作很有帮助，比如运行：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
ss -iet
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
而对于路径排查的重要工具 **mtr** 的原理和使用方法，你也要好好掌握。在mtr的输出中，要注意中间节点的丢包率。如果终点的丢包率比前面节点的低，那前面节点的丢包率只能作为有限的参考。如果节点丢包率出现越往后越高的情况，这样的丢包率的参考价值就高很多了。
|
|||
|
|
|
|||
|
|
而且，最好**在通信两端都做mtr，然后结合两边的探测结果做综合分析**。
|
|||
|
|
|
|||
|
|
另外，在丢包这个主题中，**MTU** 也是重要角色。因为路径MTU的不一致，某些情况下就会发生超出MTU而丢包的现象。由于ICMP消息不一定会回到发送方，就会导致发送方的PMTU机制不能正常工作，也就是无法感知到这个MTU超限的事实，导致连续发送失败。
|
|||
|
|
|
|||
|
|
一般我们会建议对自己网络情况了解清楚后，再对主机设置合适的MTU，这样可以最大程度上确保不发生MTU超限引发问题。另外呢，我们也可以**用ping来探测PMTU**，也就是运行：
|
|||
|
|
|
|||
|
|
```bash
|
|||
|
|
ping -s 1472 #或者其他数值
|
|||
|
|
|
|||
|
|
```
|
|||
|
|
|
|||
|
|
最后，我们还学习了如何根据抓包文件，计算出丢包率，也就是**丢包率=重传个数/总报文数**。另外公网丢包率1%和内网丢包率万分之一，可以认为是正常范围。
|
|||
|
|
|
|||
|
|
## 思考题
|
|||
|
|
|
|||
|
|
最后，再给你留两道思考题：
|
|||
|
|
|
|||
|
|
* Linux中运行ifconfig -a看到的网卡接口的dropped指标，是指我们这里讨论的丢包吗？为什么？
|
|||
|
|
* TCP是如何在发生丢包的情况下保证传输可靠性的呢？
|
|||
|
|
|
|||
|
|
欢迎你在留言区分享你的答案，我们一同进步、成长。
|
|||
|
|
|
